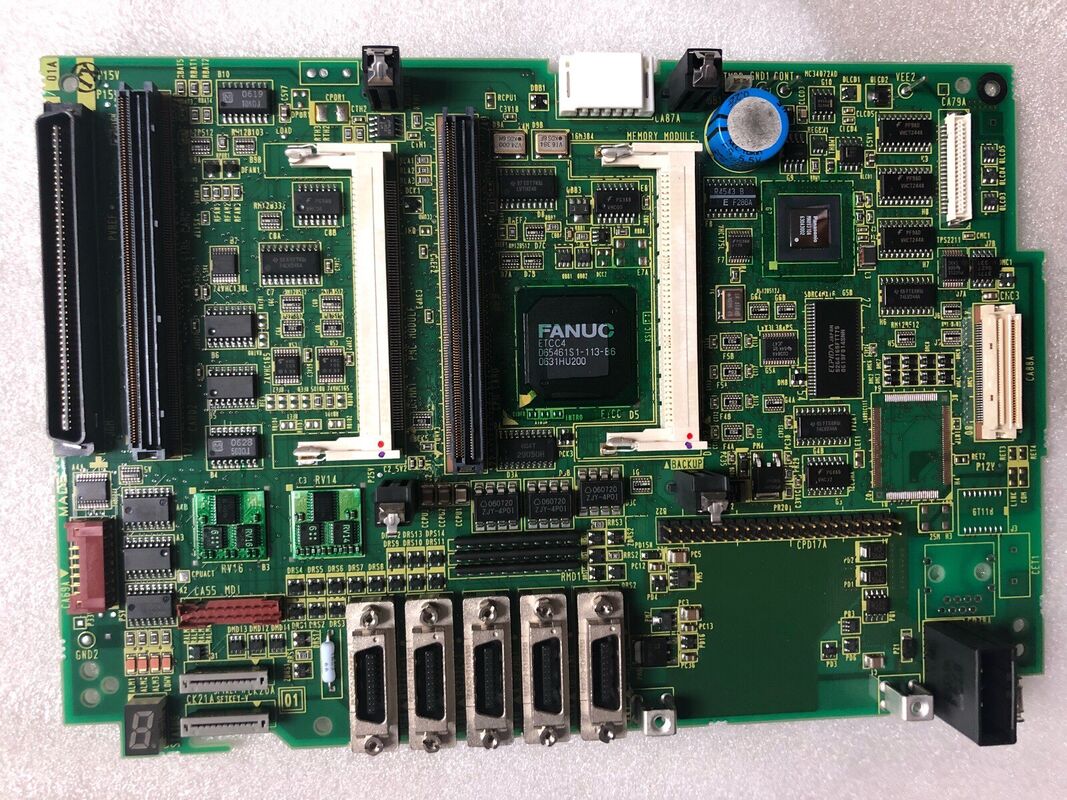

Novo painel de circuitos FANUC original A20B-8101-0402 A20B81010402

A20B-8101-0402 | PCB principal A6 da série 32i-A da FANUC — 2 caminhos/12 eixos/placa mestre CNC multicaminhos/plataforma de última geração

Série 32i-A — O nível de capacidade

Na família de produtos 30i/31i/32i da FANUC, cada série ocupa uma posição distinta com base na contagem de eixos e na capacidade de percurso:

Série 30i-A:10 caminhos, até 40 eixos (32 eixos de avanço + 8 fusos) — para as máquinas mais complexas de múltiplos fusos e múltiplos caminhos.

Série 31i-A:4 caminhos, até 26 eixos (20 eixos de alimentação + 6 fusos) — para máquinas avançadas de múltiplos caminhos.

Série 32i-A:2 caminhos, até 12 eixos (9 eixos de avanço + 3 fusos) — para centros de torneamento de 2 caminhos de alta capacidade, máquinas compostas e centros de usinagem avançados.

O 32i-A ocupa o nível de entrada desta família topo de linha. Ele traz o conjunto completo de recursos da plataforma 30i/31i/32i – nano interpolação, servo AI, controle de alta resposta HRV4 e coordenação de programa de múltiplos caminhos – para aplicações que exigem 2 caminhos e até 12 eixos, mas não precisam da configuração maior do 30i ou 31i.

A placa principal A20B-8101-0402 A6 é a PCB mestre que sustenta todo esse recurso.

Especificações principais

O que torna o 32i-A uma plataforma de última geração

A lacuna de capacidade entre a série 0i e a série 32i-A reflete décadas de desenvolvimento CNC da FANUC:

Nano interpolação:O 32i-A calcula comandos servo com resolução nanométrica em vez de resolução micrométrica. Em altas taxas de avanço, esta resolução de comando mais precisa produz superfícies mais suaves com menos ondulação de velocidade em alta frequência.

Servo AI (Servo Adaptativo):O CNC monitora continuamente a resposta do servoeixo e ajusta os ganhos em tempo real para compensar o atrito, a expansão térmica e a variação de carga ao longo do ciclo de corte. Isto mantém a rigidez servo consistente em toda a gama de condições operacionais.

Coordenação do programa multi-caminhos:Dois caminhos de programa independentes são executados simultaneamente, com comandos de sincronização entre caminhos permitindo movimento coordenado entre caminhos. Um centro de torneamento de fuso duplo e torre dupla utiliza isso para sincronizar as duas torres em uma única sequência de usinagem contínua.

Controle de corrente HRV4:O controle de corrente vetorial de alta resposta de quarta geração executa o circuito de corrente do servo em altas taxas de atualização, proporcionando a rigidez do servo e a rejeição de perturbações necessárias para cortes de alta velocidade e alta precisão.

A placa principal A20B-8101-0402 A6 é o hardware que hospeda esses recursos – fornecendo a arquitetura de processamento, conectividade de barramento e infraestrutura de expansão de módulo necessária para fornecê-los.

Cenários de aplicação

Falha do CNC 32i-A na máquina composta:Um centro de torneamento de fuso duplo com um controlo FANUC 32i-A não consegue inicializar. Ambos os caminhos do programa estão inativos e o display não mostra nenhum conteúdo. Após o isolamento sistemático da falha, a placa principal A20B-8101-0402 é identificada como o componente com falha. A substituição por uma placa A6 configurada corretamente restaura ambos os caminhos de controle.

Substituição planejada da placa principal:Uma oficina de reparo de máquinas-ferramenta que realiza uma reforma abrangente da unidade de controle 32i-A substitui o A20B-8101-0402 como parte de uma renovação no nível da placa, garantindo que o CNC recondicionado inicie seu próximo período de serviço com uma placa principal confiável.

Perguntas frequentes

Q1: Como o 32i-A difere do 31i-A em termos de arquitetura de hardware?

O 31i-A suporta 4 caminhos de controle e até 26 eixos; o 32i-A suporta 2 caminhos e até 12 eixos. Estas não são configurações limitadas por software do mesmo hardware - elas usam hardware de placa principal diferente de diferentes subséries A20B-8101. O A20B-8101-0402 é específico para 32i-A e não é intercambiável com placas principais 31i-A ou 30i-A.

P2: Quais dados devem ser copiados antes de substituir o A20B-8101-0402?

Faça backup de todos os parâmetros CNC para ambos os caminhos de controle, todos os programas de peças de ambas as memórias de programa de caminho, dados de geometria e deslocamento de ferramenta, dados de coordenadas de trabalho, dados e programa ladder do PMC e parâmetros de ajuste de servo e fuso. A configuração de múltiplos caminhos do 32i-A significa que é necessário o dobro do backup de parâmetros em comparação com um CNC de caminho único. Realize o backup através da função ALL IO do CNC para um dispositivo externo antes de iniciar a substituição.

Q3: A placa A20B-8101-0402 A6 suporta todas as funções da opção 32i-A?

A configuração do tipo placa A6 suporta combinações específicas de placas opcionais na unidade de controle 32i-A. O suporte de uma opção específica (HRV4, segurança de verificação dupla, buffer remoto de alta velocidade) depende do complemento de slot do tipo de placa e das placas opcionais instaladas. Confirme os requisitos opcionais da especificação de hardware da máquina em relação aos recursos do tipo de placa A6 no manual de conexão de hardware 32i-A.

Q4: Após instalar o A20B-8101-0402, quais etapas de comissionamento são necessárias?

Após ajustar e ligar: confirme se ambos os caminhos do programa foram inicializados corretamente; verifique se a comunicação servo FSSB está estabelecida para todos os eixos em ambos os caminhos; verifique a comunicação da interface do fuso para todos os fusos; confirme se todas as atribuições de E/S do PMC respondem corretamente; e execute ambos os caminhos do programa com baixa taxa de avanço antes da produção em velocidade total. Para uma máquina com ajuste de parâmetros de servo personalizado, compare o comportamento do eixo pós-substituição com os parâmetros ajustados para detectar quaisquer problemas de restauração de parâmetros.

P5: Existem modos de falha conhecidos específicos da placa principal A20B-8101-0402?

As placas principais da série A20B-8101 podem desenvolver falhas relacionadas a: envelhecimento dos capacitores eletrolíticos nos trilhos da fonte de alimentação (causando reinicialização intermitente ou comportamento errático na temperatura operacional); oxidação da conexão nos soquetes dos módulos plug-in (causando erros de comunicação da placa opcional); e esgotamento da bateria SRAM levando à perda de parâmetros nos ciclos de energia. A substituição regular da bateria SRAM e o backup periódico dos parâmetros são as medidas preventivas mais eficazes contra as consequências de falhas mais comuns.
