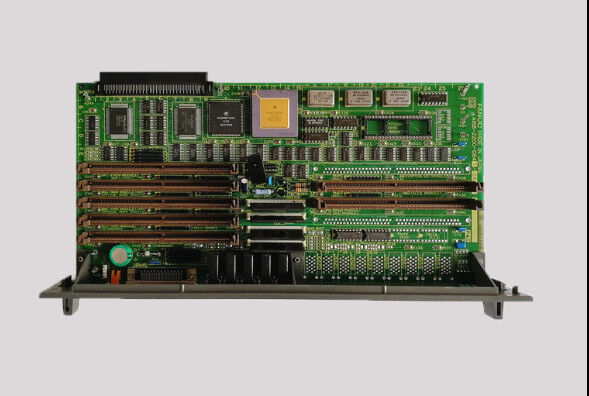

Fanuc A16B-2202-0850 Painel de controlo PCB A16B22020850/02A

A16B-2202-0850 | Placa de CPU FANUC Opção 2 de 6 eixos – 7 slots de plug-in / Expansão de eixo série 16/18 / Arquitetura de sub-CPU

Opção 2 – Estendendo a contagem de eixos além da placa base

Na arquitetura de hardware CNC FANUC Série 16/18, a placa CPU principal gere a contagem de eixos base — normalmente 4 eixos numa configuração padrão. Quando uma máquina-ferramenta requer mais eixos, a placa de sub-CPU da Opção 2 estende o sistema além deste limite básico.

O A16B-2202-0850 é a variante de 6 eixos da placa Opção 2 – uma sub-CPU dedicada que assume a responsabilidade pelo processamento do servoeixo para eixos adicionais além daqueles manipulados pela placa CPU principal.

Esta arquitetura aparece de forma consistente em toda a linha de produtos CNC da FANUC desta época:

A16B-2203-0031 (OPÇÃO-2 2 EIXOS):Descrito em outra parte desta sessão — uma sub-CPU de expansão de 2 eixos para aplicações da Série 16/18.

A16B-2203-0033 (OPÇÃO-2 SUB-CPU com sub-CPU):A placa opcional de maior capacidade com sub-CPU incorporada, também confirmada nesta sessão.

A16B-2202-0850 (OPÇÃO-2 DE 6 EIXOS):A variante de expansão de 6 eixos — para máquinas que requerem até 6 servo-eixos coordenados através desta placa opcional.

Principais informações do produto

CNC de 6 eixos – aplicações de máquinas-ferramenta

Por que uma máquina precisaria de 6 eixos em sua placa Opção 2? A contagem de eixos reflete a complexidade mecânica da máquina-ferramenta:

Centros de usinagem de 5 eixos com indexador:X, Y, Z são eixos básicos; A, B (eixos rotativos) e um 6º eixo do magazine de ferramentas ou indexador de paletes precisam de controle servo.

Centros de torneamento multitorre:Z, X, C (fuso principal), Y (fresamento adicional), segunda torre Eixos Z2 e X2 — seis servo-eixos no total para um centro complexo de torno-fresamento.

Células da máquina de transferência:Em uma máquina de transferência flexível, vários servo-eixos independentes posicionam as peças por meio de operações sequenciais – a contagem de 6 eixos cobre todo o complemento da estação.

Cenários de aplicação

Falha na placa de expansão do centro de usinagem de 6 eixos Série 18-B:Um centro de maquinação de 5 eixos FANUC Série 18-B com um eixo B adicional desenvolve alarmes nos eixos de expansão. O A16B-2202-0850 é identificado como a falha. A substituição restaura todos os 6 eixos controlados pela placa opcional.

Manutenção do centro de torneamento multieixos série 16-B:Um centro de torneamento CNC complexo com torres duplas e um eixo C requer a substituição da sub-CPU da Opção 2. A capacidade de 6 eixos do A16B-2202-0850 cobre o conjunto completo de eixos expandidos.

Perguntas frequentes

Q1: Qual é a contagem total máxima de eixos quando A16B-2202-0850 é adicionado a um sistema Série 16/18?

A placa principal da CPU Série 16/18 suporta um número base de eixos (normalmente 4 com a placa principal base). Adicionar A16B-2202-0850 com 6 eixos na placa opcional fornece uma contagem combinada de eixos do sistema. O total exato depende do modelo específico da Série 16/18, da versão do software e de outras configurações opcionais. A documentação de hardware do modelo FANUC Série 16/18 especifica a contagem máxima de eixos suportada para cada placa principal e combinação de opções.

Q2: O A16B-2202-0850 requer placas opcionais correspondentes nos 7 slots para sua operação em 6 eixos?

Sim. A placa A16B-2202-0850 fornece os slots físicos e a infraestrutura da CPU, mas as placas de interface servo, os módulos de memória FROM/SRAM e as placas de comunicação que preenchem esses 7 slots devem ser corretamente instaladas e configuradas para que a operação de 6 eixos funcione. O manual de ligação de hardware FANUC Série 16/18 aplicável documenta a configuração da placa necessária para a configuração de 6 eixos.

Q3: A substituição do A16B-2202-0850 requer o re-comissionamento dos eixos de expansão?

Os parâmetros do CNC para todos os eixos — incluindo aqueles manipulados pelo A16B-2202-0850 — são armazenados na SRAM principal do CNC. Substituir a placa opcional com todos os dados de parâmetros intactos significa que os parâmetros do eixo de expansão serão reaplicados automaticamente na inicialização. Se os dados SRAM também foram perdidos, os parâmetros do eixo de expansão deverão ser reinseridos a partir do backup antes que a máquina possa funcionar.

Q4: Quais códigos de alarme indicam que A16B-2202-0850 falhou?

Alarmes específicos para os eixos de expansão (alarmes nos eixos 5, 6 ou superiores dependendo da configuração de numeração dos eixos), erros de comunicação apontando para o slot opcional ou falha de todos os eixos de expansão simultaneamente enquanto os eixos base continuam normalmente, todos indicam que o A16B-2202-0850 pode ser a falha. Confirme verificando se a falha isola os eixos atribuídos a esta placa opcional versus a placa CPU principal.
