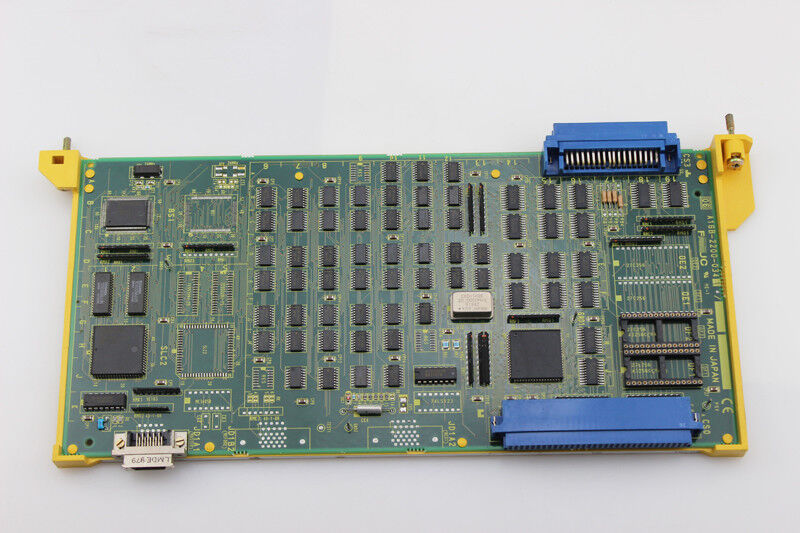

A16B-2200-0341 Fanuc A16B-22OO-O341 PCB testado em boas condições

A16B-2200-0341 ∙ FANUC PMC-M I/O Link ROM Master PCB ∙ Série 0-C CNC / Sistemas Robóticos / Execução de Programa de Escada / I/O Link

PMC-M O controlador de máquina programável para a série 0-C

Na arquitetura CNC FANUC série 0-C,o PMC (Programmable Machine Controller) executa a lógica de sequência da máquina o programa de escada que rege todas as funções da máquina fora do movimento de corteO líquido de arrefecimento, a hidráulica, os trocadores de ferramentas, os bloqueios das portas, as respostas do painel do operador, são todos regidos por degraus de escada PMC.

A designação "PMC-M" identifica o modelo específico de PMC instalado nos sistemas da série 0-C.O A16B-2200-0341 é a placa-mãe ROM para o PMC-M o PCB que contém a memória de programa do PMC (ROM) e serve como o mestre de ligação de E / S.

Informações essenciais sobre o produto

Variantes de revisão PMC-M e PMC-M2

O A16B-2200-0341 existe em várias revisões de hardware com designações de aplicação distintas:

/04B (PMC-M):A configuração PMC-M padrão para aplicações de máquinas-ferramenta CNC da série 0-C. O PMC-M fornece a execução do programa de escada de base e a função mestre de I/O Link para a interface da máquina do CNC.

/09A (PMC-M2 Robot ROM IO Link Board):Uma revisão posterior confirmada pela Next Day Automation para aplicações de robôs.Esta variante serve controladores de robôs FANUC que usam a arquitetura PMC-M para o controle de sequência e comunicação I/O Link.

Cenários de aplicação

Falha da placa do CNC PMC da série 0-C:Um CNC da série 0-C do FANUC desenvolve alarmes PMC, as sequências da máquina param de responder, a comunicação do I/O Link falha.Substituição restabelece a execução da escada PMC e a comunicação de ligação I/O.

Manutenção do painel do robô PMC-M2:Um controlador de robô FANUC usando a arquitetura PMC-M2 requer A16B-2200-0341/09A para sua placa de controle de sequência.

Perguntas frequentes

P1: Qual é a diferença entre o PMC-M (/04B) e o PMC-M2 (/09A) no A16B-2200-0341?

A revisão /04B é a configuração PMC-M padrão para aplicações CNC da série 0-C.O /09A é a variante PMC-M2 um nível de capacidade PMC aprimorado confirmado para aplicações robóticas pela Next Day AutomationA designação "M2" indica uma maior capacidade de passo de programa ou um conjunto de instruções estendido em comparação com o PMC-M de base.Sempre confirme a revisão instalada do rótulo da placa antes de obter uma substituição.

P2: A substituição do A16B-2200-0341 requer a recarga do programa de escadas PMC?

A placa A16B-2200-0341 contém ROM (Read-Only Memory) ¢ o software do sistema PMC e, potencialmente, o conteúdo do programa de escada específico da máquina.Substituição da placa por uma ROM em branco ou diferente de conteúdo significa PMC da máquina sequência lógica deve ser recarregado a partir de backupManter sempre uma cópia de segurança do programa de escadas PMC antes de qualquer manutenção da placa PMC.

P3: Que sistemas CNC utilizam o PMC-M com A16B-2200-0341?

Fanuc-controller.com confirma A16B-2200-0341 "especialmente com controladores da série 0-C". A geração da série 0-C (0-MC, 0-TC, 0-MD, 0-TD, 0-MF,0-TF) usou a arquitetura PMC-M para o controle da sequência da máquinaA DNC Electronics lista esta placa em sua categoria I/O Board ao lado de outras placas da série 0.

P4: A A16B-2200-0341 é específica dos sistemas CNC da FANUC ou também pode servir máquinas-ferramenta de terceiros?

O A16B-2200-0341 serve sistemas CNC da série 0-C FANUC instalados em máquinas-ferramenta construídas por qualquer fabricante de máquinas-ferramenta que utilize esta geração CNC e fabricantes de máquinas de Taiwan que especificaram FANUC 0-C como sua plataforma CNCA placa é específica para a geração CNC, não específica para a construção de máquinas.

P5: O que significa a função "I/O Link master" em termos práticos para a máquina?
