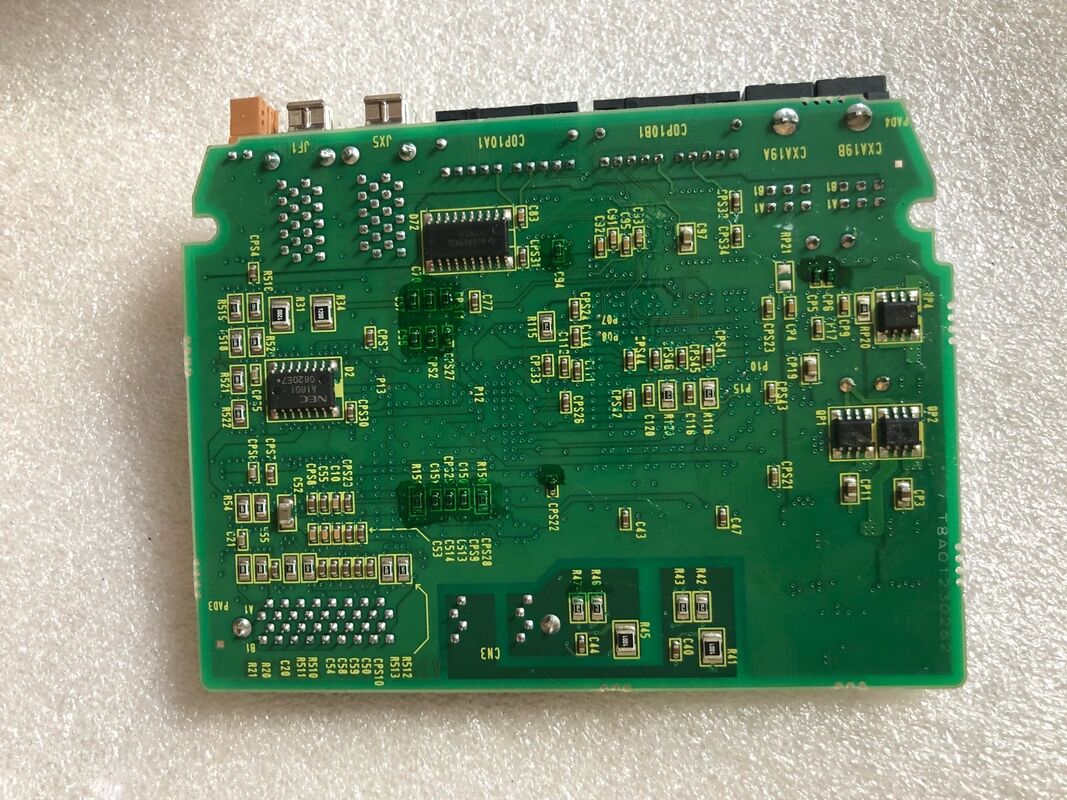

FANUC A350-2101-T058 Quadro de circuitos A35O-21O1-TO58

A350-2101-T058 | Número de fabricação da PCB FANUC A350 — Família de placas de acionamento Alpha-i / Automação Industrial CNC

Números de fabricação A350 e números comerciais A20B - a mesma placa, duas referências

O sistema de peças da FANUC utiliza duas convenções de numeração paralela para a mesma PCB física:

Números de pedidos comerciais (A20B-2101-xxxx):Os números usados ​​em pedidos de compra, documentação de manutenção e listagens comerciais de peças sobressalentes. Este é o número encontrado nos manuais de manutenção, listas de peças sobressalentes e documentação de serviço da FANUC.

Números de fabricação de PCB (A350-2101-Txxx):Os números de referência do desenho interno impressos no próprio quadro. Esta é a referência de fabrico da FANUC — o número que identifica o design específico da PCB ao nível do fabrico da placa de circuito.

O número de fabricação A350-2101-T058 corresponde a uma placa da série comercial A20B-2101. Exemplos de pares confirmados:

• A20B-2101-0560 ↔ A350-2101-T566
• A20B-2101-0392 ↔ A350-2101-T396

A350-2101-T058 é a etiqueta de fabricação de sua placa A20B-2101 correspondente na família de placas de drive Alpha-i.

Principais informações do produto

A família de placas de acionamento A20B-2101

A série A20B-2101 — cujos números de fabrico aparecem na gama A350-2101-Txxx — abrange os PCB de alimentação e controlo de acionamento da FANUC para a geração Alpha-i:

Placas de servo acionamento Alpha-i aiSV:Incluindo placas de controle HRV de canal duplo que executam as malhas de controle de corrente para dois eixos servo simultaneamente. Esta é a inteligência de controle dentro dos servomódulos de eixo duplo da série SVM2.

Placas de controle do amplificador de fuso Alpha-i:Gerenciando a regulação da velocidade do motor do fuso, orientação e controle de corrente nos módulos de acionamento do fuso aiSP.

Placas do módulo de fonte de alimentação:Incluindo PCBs para o PSM (série αi PS) que fornecem o barramento CC para todos os módulos servo e fusos conectados.

Placas de acionamento da série βi:Incluindo placas servo amplificadoras compactas para os servo-drives da série βi usados ​​em configurações CNC econômicas.

O A350-2101-T058 atende a uma função específica dentro desta família. O número de fabricação na etiqueta da placa é a identificação oficial para obter a substituição correta.

Cenários de aplicação

Identificação da PCB do módulo de acionamento na etiqueta da placa:Um técnico de manutenção remove uma placa de circuito impresso com defeito de um módulo drive Alpha-i. A etiqueta da placa diz A350-2101-T058. Usando esse número de fabricação, o técnico identifica a substituição correta na lista de peças sobressalentes do módulo do inversor e solicita a placa de substituição.

Estoque de peças de reposição:Uma instalação mantém peças sobressalentes de PCB de unidade identificadas pelos números de fabricação do A350 nas etiquetas da placa. O A350-2101-T058 é estocado junto com outras placas de acionamento Alpha-i como parte de um inventário de manutenção planejada.

Perguntas frequentes

Q1: Como encontro o número de pedido comercial A20B que corresponde a A350-2101-T058?

Faça referência cruzada do A350-2101-T058 com a lista de peças sobressalentes no manual de manutenção da série FANUC Alpha-i para o módulo de acionamento específico no qual esta placa está instalada. A lista de peças de reposição mapeia cada slot PCB para seu número de fabricação e, na maioria dos casos, seu número de pedido comercial correspondente. O suporte técnico da FANUC também pode confirmar a correspondência entre um número de fabrico e o seu número de encomenda comercial.

P2: Posso solicitar o A350-2101-T058 usando o número de fabricação ou o número de pedido comercial?

A maioria dos fornecedores de peças sobressalentes da FANUC armazenam placas com o número de encomenda comercial A20B. Ao entrar em contato com um fornecedor, forneça o número de fabricação A350-2101-T058 e ele fará uma referência cruzada com o número do pedido comercial aplicável para atendimento. Alguns fornecedores listam peças em ambos os sistemas de numeração; sempre confirme se a placa corresponde à unidade instalada antes de finalizar o pedido.

Q3: Existem diferentes revisões do A350-2101-T058?

Assim como as placas com numeração comercial, as placas com numeração de fabricação podem ter caracteres de revisão anexados — por exemplo, A350-2101-T058/01A. O sufixo de revisão identifica atualizações de hardware dentro do mesmo design de PCB. As revisões posteriores são normalmente compatíveis com versões anteriores. Ao fazer o pedido, forneça o número completo de fabricação, incluindo qualquer sufixo de revisão visível na etiqueta da placa.

P4: Quais precauções se aplicam ao substituir o A350-2101-T058 em um módulo drive Alpha-i?

Antes de abrir qualquer módulo de acionamento Alpha-i, confirme se o barramento CC foi descarregado para uma tensão segura – a carga do capacitor é visível no LED indicador de carga ou mensurável com um voltímetro CC calibrado. A PCB deve ser manuseada com precauções contra descargas eletrostáticas: pulseira aterrada, superfície de trabalho segura contra descargas eletrostáticas e embalagem antiestática para transporte. Os parâmetros de potência do inversor são armazenados no CNC, não na PCB, portanto, nenhuma reentrada de parâmetros é necessária após a substituição da placa.

Q5: A placa de fabricação A350-2101-T058 é o mesmo PCB físico que a placa comercial A20B-2101?

Sim. O A350-2101-T058 e sua placa comercial A20B-2101 correspondente são PCBs físicos idênticos. O número de fabricação é impresso na placa durante a fabricação. O número da ordem comercial é usado externamente para compras e documentação. Ambas as referências identificam o mesmo quadro — a diferença está em qual contexto (oficina vs. compra) o número é usado.
