A20B-0009-0320∙ FANUC 6047 Série DC Servo Drive PCB ∙ A06B-6047 / Controle de Velocidade / M-Series Yellow-Cap / Jumper Configuração
A 06B-6047
A série A06B-6047 representa a geração de servo-acionamento de corrente contínua da FANUC, a era anterior à série Alpha sem escovas AC. Esses acionamentos alimentaram as máquinas-ferramentas CNC da FANUC em servomotores de corrente contínua de tipo escova.
As unidades são conhecidas por dois nomes de campo:
"Série M":Identificação da geração dos servomotores FANUC DC alimentados por estes motores.
"Drives de tampa amarela":Nomeado para as tampas de codificação de cor amarela nos servomotores de CC associados, substituindo a geração anterior "black-cap".Este identificador visual é bem conhecido entre os técnicos que atendem máquinas FANUC legadas.

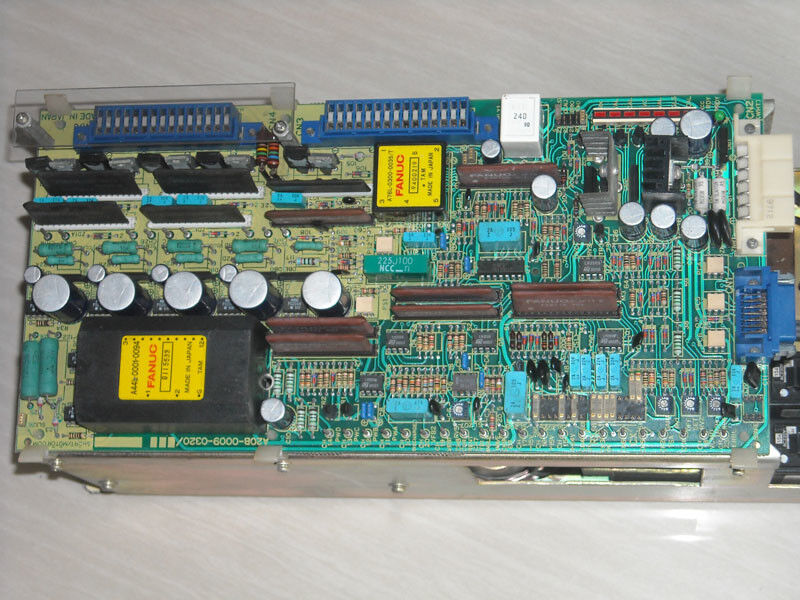

O A20B-0009-0320 é a placa de controle de velocidade dentro destes drives de eixo único A06B-6047.
Principais especificações
| Parâmetro |
Valor |
| Função |
PCB de controlo de velocidade |
| Compatível |
A06B-6047 (H002, H003, H040, H041, H104) |
| Tecnologia |
Servo de corrente contínua |
| Tipo de motor |
Servo de corrente contínua de tampa amarela da série M |
| Revisões |
A partir de 1 de janeiro de 2017, a Comissão deve apresentar ao Parlamento Europeu e ao Conselho uma proposta de decisão relativa à aplicação da presente diretiva. |
| Intercâmbio |
Intercâmbio de núcleo disponível |
Disponibilidade do serviço
O A20B-0009-0320 dispõe de um suporte completo ao serviço pós-venda, apesar da sua idade:
- GE Fanuc Spare Parts: troca no mesmo dia, reparação interna, ensaios
- FanucWorld: Opções novas, renovadas e de reparação
- Radwell: 2 anos de garantia de reparação
- FanucWorld #SPL variante: aplicação de fuso (Core Exchange necessário)
A longa vida útil das máquinas da série M em produção torna esta placa uma peça de reposição regularmente requerida.
Cenários de aplicação
A06B-6047-H002 Falha no controlo da velocidade:O alarme de controle de velocidade do eixo X de um torno CNC remete para o A20B-0009-0320.Um substituto de revisão correspondente é equipado com configurações de jumper transferidas da placa originalControle de velocidade restaurado.
Reparação de máquinas CNC antigas:Uma instalação de produção com máquinas CNC da série M de longa duração substitui proativamente as placas A20B-0009-0320 como parte de um ciclo de manutenção planeado.
Perguntas frequentes
Q1: Qual é a principal diferença entre o servo-acionamento de corrente contínua 6047 e o servo-acionamento de corrente alternada Alpha (A06B-6079) posterior?
O A06B-6047 impulsiona servomotores DC (pincel) usando a regulação de corrente da armadura. O motor tem escovas físicas e um comutador.A série A06B-6079 Alpha impulsiona servomotores AC (sem escovas) usando controle de corrente PWM de três fasesA transição de CC para CA trouxe maior confiabilidade (sem desgaste da escova), maior eficiência e melhor desempenho de alta velocidade.A classe A20B-2001-0930 serve a era AC Alpha.
P2: Por que existem tantas variantes de revisão do A20B-0009-0320?
A série de acionamentos 6047 teve uma longa vida útil de produção, abrangendo muitos anos de produção CNC da FANUC.foram feitas melhorias no circuitoCom mais de 8 variantes de revisão confirmadas (/03F a /16E), é essencial corresponder à revisão antes de encomendar uma substituição.
P3: Que motores são acionados pelos acionamentos de eixo único A06B-6047?
O A06B-6047 aciona servomotores de corrente contínua da série M (Yellow-cap).Voltagem nominal do motor, velocidade nominal e tipo de codificador devem corresponder à configuração da unidade para atingir um desempenho correto do controlo da velocidade.
P4: Pode o A20B-0009-0320 ser utilizado numa aplicação de eixo?
O padrão A20B-0009-0320 é confirmado para aplicações de eixo de servo.Confirmar o tipo de aplicação antes de selecionar entre as variantes padrão e #SPL.
