FANUC A16B-1212-0211 Diagrama de circuito esquemático da placa de memória Modelo 0

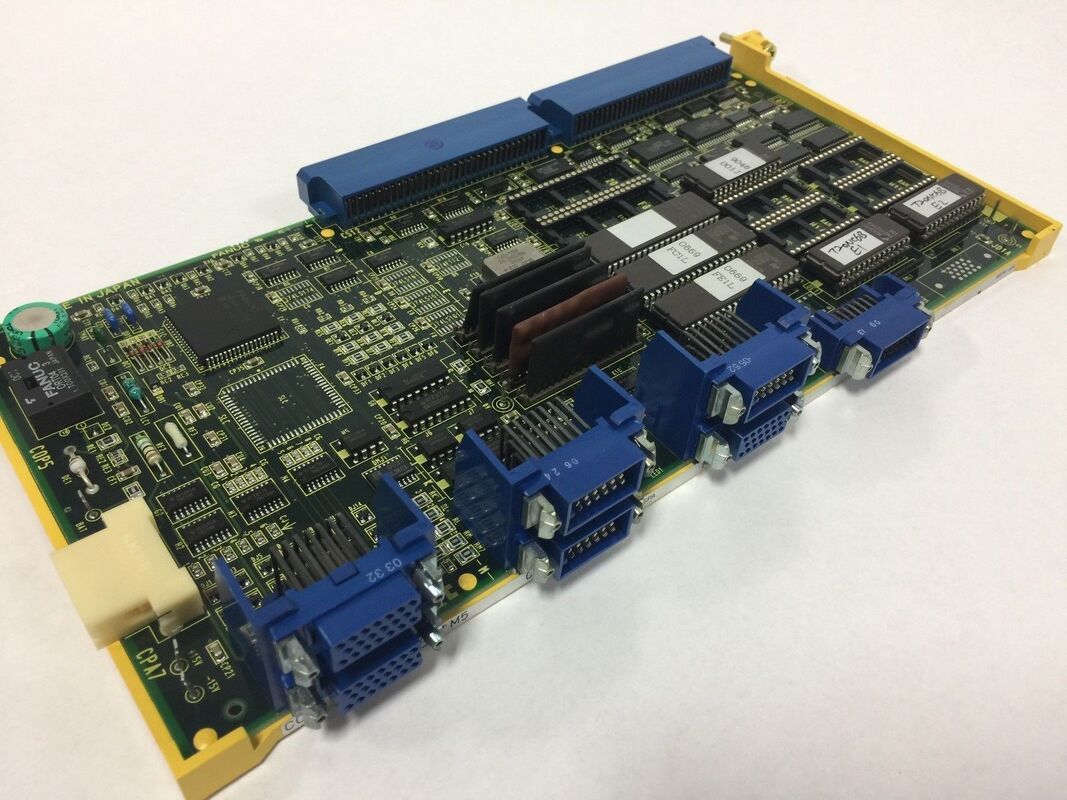

A16B-1212-0211∙ FANUC Série 0-C (F0C) Placa de memória PCB ∙ Programa / PMC / Memória do sistema / 0-MC / 0-TC CNC

A placa de memória em um CNC da série 0-C

Na arquitetura CNC FANUC série 0-C (F0C), a placa de memória é a placa que armazena e serve todos os dados que o CNC precisa para funcionar:

Software do sistema CNC:O firmware executável da máquina que define como o CNC interpreta o código G, gerencia o movimento do eixo, controla o fuso e lida com a interface do operador - tudo carregado da placa de memória.

Programa de escada PMC:A lógica de sequência da máquina (o programa PLC incorporado) que controla o líquido de arrefecimento, os trocadores de ferramentas, os bloqueios de portas e todas as sequências periféricas da máquina.O programa escada é armazenado na placa de memória e executado a partir dele em cada ciclo de digitalização PLC.

Programas de usinagem CNC:Os programas de parte criados pelo operador ou programador, armazenados na área de memória de programa do CNC.A capacidade da placa de memória determina quantos e quão grande uma biblioteca de programas o CNC pode manter.

Parâmetros:Dados de configuração específica da máquina ∆ atribuições de eixos, valores de compensação, limites de velocidade,e dados PMC que fazem com que um comando CNC genérico se comporte corretamente com a máquina específica em que está instalado.

O A16B-1212-0211 é a placa de memória que carrega todos estes dados para o sistema CNC F0C.

Informações essenciais sobre o produto

Variantes da placa de memória 0210, 0211, 0216 no contexto

A série 0-C usou várias variantes de placas de memória na série A16B-1212-021x, cada uma com capacidades ligeiramente diferentes:

A16B-1212-0210:A placa de memória básica 0-C sem saída de fuso serial. Alimenta servo digital e fuso acionamento através da interface paralela direta da unidade. Suporta até 128KB de memória de programa, PMC-L,gráficos monocromáticos, e comunicação RS-232C.

A16B-1212-0211:Uma variante da mesma família de placas de memória 021x, servindo configurações de controlo CNC F0C com a sua combinação específica de capacidade de memória e características de interface.

A16B-1212-0216:A placa de memória serial 0-C, adicionando uma interface de eixo serial de fibra óptica que permite que o CNC se comunique com as unidades de eixo serial de última geração da FANUC através do link serial digital.

Cenários de aplicação

Falha da placa de memória CNC F0C:Um centro de usinagem FANUC 0-MC desenvolve alarmes de sistema ∙ especificamente alarmes de paridade de RAM (910 ou 911) que indicam erros de integridade da memória.Após confirmar a fonte de alimentação e assentos de bordo são corretos, a placa de memória A16B-1212-0211 é identificada como sendo a falha. Uma placa de substituição, carregada com o programa PMC da máquina e os parâmetros CNC do backup, restabelece a máquina ao funcionamento completo.

Substituição preventiva da placa de memória:Um centro de torneamento 0-TC submetido a uma renovação CNC tem a sua placa de memória substituída como parte de uma renovação sistemática dos componentes.O novo A16B-1212-0211 reinicia a vida útil da placa de memória sem exigir qualquer reprogramação PMC ou reentrada de parâmetros, enquanto o conteúdo é recarregado a partir do backup do fabricante da máquina.

Perguntas frequentes

P1: O que acontece com os programas CNC quando o A16B-1212-0211 é substituído?

Os programas e parâmetros armazenados na RAM com bateria da placa de memória são perdidos quando a placa é substituída.fazer backup de todos os programas CNC, deslocamentos de ferramentas, deslocamentos de trabalho, parâmetros da máquina e o programa de escada PMC para um dispositivo externo (PC de backup RS-232C, cartão de memória, fita cassete para sistemas 0-C mais antigos).Após a montagem da placa de substituição, restaurar todos os dados de backup.

P2: Como é carregado o programa PMC no substituto A16B-1212-0211?

O programa de escada PMC para o 0-C é normalmente armazenado em chips ROM PMC dedicados ou em um arquivo de backup do programa PMC.Se o programa PMC da máquina for armazenado em chips ROM numa placa PMC separada (como uma PMC-M)Se o programa PMC estiver armazenado na memória RAM da placa de memória, restaure-o a partir de um backup após a instalação da nova placa.Para máquinas em que já não existe o suporte do fabricante original da máquina, o programa PMC poderá ter de ser recriado a partir da documentação da máquina.

P3: O que indica o alarme de paridade de RAM (910 ou 911) num CNC da série 0-C?

O alarme de paridade da RAM 910 indica um erro de paridade na RAM de dados do CNC e o alarme 911 indica um erro de paridade na RAM do programa.Ambos apontam para uma falha de integridade da memória ou os chips de RAM na placa de memória desenvolveram falhas, ou a bateria da placa de memória falhou e permitiu que a RAM suportada pela bateria perdesse seus dados durante uma interrupção de energia.Verifique a voltagem da bateria de reserva primeiro antes de concluir que a placa de memória em si falhou.

P4: Qual é a diferença entre PMC-L e PMC-M na série 0-C, e a escolha afeta a placa de memória?

O PMC-L (Ladder) é a variante mais simples do PMC incorporada na própria placa de memória 0-C ele lida com funções básicas de sequência de máquina sem uma placa PMC separada.PMC-M (Master) é uma variante de PMC mais capaz que usa uma placa PMC dedicada separada (como A16B-1211-0910) para uma lógica de sequência de máquina mais complexa. Nos sistemas que utilizam PMC-M, a função PMC-L incorporada na placa de memória não é utilizada e o programa PMC reside na placa PMC separada e não no A16B-1212-0211.Saber que tipo de PMC a máquina usa determina que programa de backup é necessário a partir da placa de memória especificamente.
