Mitsubishi MC1619-1 ∙ M3/MC Série de circuito impresso para MELDAS M300 CNC ∙ Parte No. A3002, Novo & Refurbished Disponível

Resumo

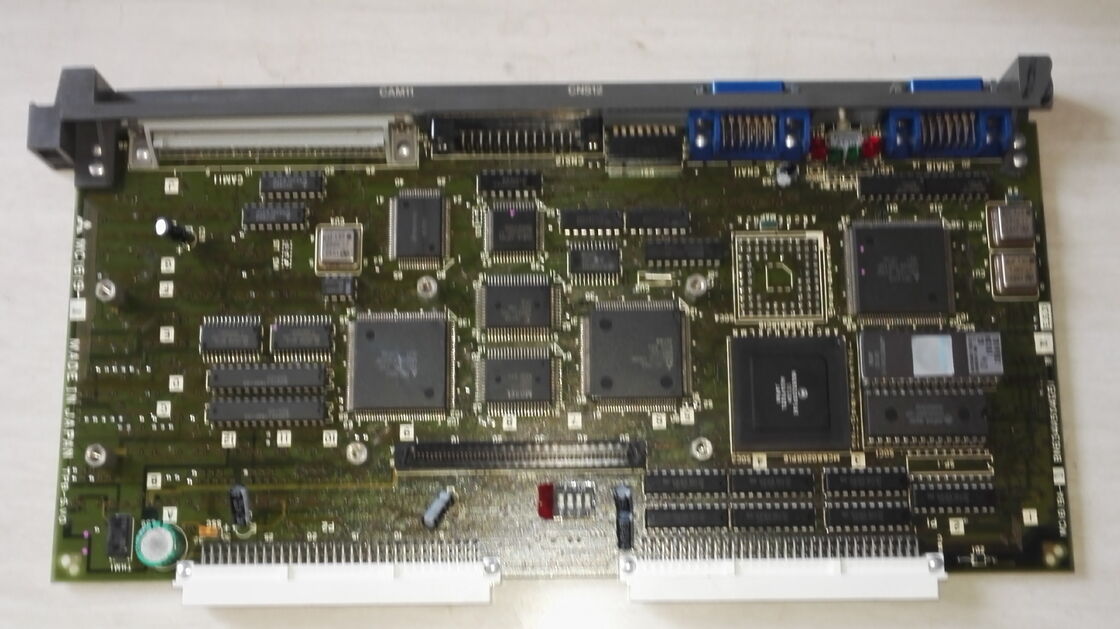

OMitsubishi MC1619-1(código de catálogo A3002) é uma placa de circuito impresso da série M3/MC, projetada para a plataforma de controle CNC Mitsubishi MELDAS M300.

Como todos os PCBs da família de placas M3/MC, it is an application-specific component — configured for a defined function within the M300 system's control architecture and not interchangeable with boards from other CNC generations without confirmed compatibility review.

A série MELDAS M300 ocupa um lugar significativo na história do CNC: introduzida em 1986 como o primeiro processador CNC de 32 bits do mundo,Estabeleceu a referência para o controlo de máquinas-ferramenta de alto desempenho no final dos anos 80 e início dos anos 90..

Muitos centros de torneamento, centros de usinagem e máquinas multi-eixo equipados com M300 da época ainda estão em funcionamento em ambientes de produção hoje,O MC1619-1 visa, precisamente, a melhoria da eficiência e da eficiência dos sistemas de produção e de distribuição de energia, com base na construção robusta da plataforma e na disponibilidade contínua de placas de substituição .

Quando um PCB num sistema M300 falha, a máquina pára.

Não há solução alternativa, nenhum ajuste de parâmetros que restaure a função quando o hardware da placa falha.O fornecimento da placa de substituição correta, com uma correspondência confirmada do número da peça verificada em relação ao rótulo da placa instalada, é o caminho direto de volta à produção.

O MC1619-1 está disponível em condições novas (A3002) e em condições reabilitadas (MC1619-1-EX, A3002EX) testadas em fábrica,com a variante renovada totalmente avaliada e restaurada às especificações originais por técnicos de reparação Mitsubishi qualificados.

Informações essenciais sobre o produto

A plataforma MELDAS M300 Contexto para o MC1619-1

A série M300 foi o principal sistema de controle CNC da Mitsubishi Electric durante a maior parte do período entre sua introdução em 1986 e sua descontinuação em 1994.

Construído em torno de uma arquitetura de processadores de 32 bits numa altura em que os 16 bits eram o padrão da indústria,O M300 forneceu a velocidade de processamento e capacidade de coordenação multi-eixo que as máquinas-ferramentas de alto desempenho da época precisavam..

Foi sucedido pela série M500, que continuou a capacidade do M300 enquanto condensou o design do gabinete de acionamento.

A família de placas de circuito M3 / MC é a camada de hardware que implementa as funções de controle do M300.

A família inclui placas que cobrem toda a gama de tarefas de controlo CNC: placas de CPU e memória principais, placas de interface de exibição, placas de ROM do sistema, placas de dispositivos de sequência,De potência não superior a 50 W, e quadros de funções especializados.

Cada placa carrega um número de peça único na série de prefixo MC, e cada uma ocupa uma ranhura definida ou posição no plano traseiro do gabinete de controle M300.

The MC1619-1 fits within this family as a component whose specific role within the M300 system is confirmed by the physical installation and the system documentation associated with the machine on which it is installed.

Mitsubishi Electric's MEAU spare parts portal and service network maintain availability of the M3/MC board family to support M300-equipped machines across their extended service lives — a commitment to legacy support that reflects both the installed base's continued activity and the practical impossibility of upgrading all M300-equipped machines simultaneously.

Novos versus remodelados: escolher a condição de abastecimento certa

O MC1619-1 está disponível em duas condições de fornecimento confirmadas da rede de peças autorizadas da Mitsubishi Electric.

A nova condição (A3002) é a placa original, não reparada e fresca de fábrica o mesmo componente que teria sido instalado numa nova máquina durante a produção do M300.

As placas novas apresentam as especificações completas da fábrica e, quando disponíveis através da rede autorizada de peças da Mitsubishi, os termos de garantia do fabricante aplicáveis às peças sobressalentes.Para máquinas em que a peça esteja disponível com licenças novas e orçamentais, a nova condição proporciona a expectativa de vida útil inicial máxima.

O estado renovado (MC1619-1-EX, A3002EX) é um quadro que foi devolvido, avaliado, reparado conforme necessário,e testados de acordo com as especificações originais da fábrica pelos técnicos de reparação qualificados da Mitsubishi Electric.

As placas remodeladas da Mitsubishi são testadas para verificar se cumprem as mesmas especificações elétricas e funcionais que as novas placas antes de serem devolvidas ao estoque.

The refurbished variant is backed by Mitsubishi's one-year warranty on refurbished parts — a meaningful assurance given that the repair work was performed by the OEM's own technical staff rather than a third-party repair shop.

Para as máquinas M300 que operam em ambientes de produção em que a redução do custo do tempo de inatividade é a prioridade, a variante renovada normalmente oferece o caminho mais rápido para a disponibilidade de estoque,Em particular, para os painéis cujas novas existências foram esgotadas ao longo das décadas desde a descontinuação do M300..

Confirme a disponibilidade de ambas as condições no momento da encomenda, uma vez que os níveis de existência flutuam.

Identificação da placa correta Verificação do número da peça

O passo mais importante antes de encomendar qualquer substituição de PCB M300 é a verificação física direta do número da peça no rótulo da placa falhada.

A série M3/MC contém muitas placas com estruturas de prefixo semelhantes MC415, MC431, MC721, MC943A, MC0119, MC161-1,MC1619-1 e outros ­ que diferem na sua função e não são intercambiáveis apesar das semelhanças superficiais no número de partes.

O rótulo MC1619-1 na placa instalada, comparado com o código de catálogo A3002, confirma a substituição correta.

As designações equivalentes MC16191 (sem traços) são a mesma parte referida sem pontuação,como aparece em alguns sistemas de base de dados e aquisições que não suportam traços em campos de número de parte.

Quando o rótulo da placa falha está danificado, faltando, ou ilegível,Identificar a substituição correta requer acesso à documentação de manutenção da máquina, especificamente o manual de conexão de hardware e peças para a variante M300 da máquina.

A tentativa de substituição baseada apenas no fator de forma física não é confiável na série M3/MC, uma vez que várias placas compartilham o mesmo envelope mecânico enquanto realizam funções diferentes.

Manuseio, proteção ESD e instalação

Todos os PCBs da série M3/MC, incluindo o MC1619-1, são conjuntos eletrônicos sensíveis à estática. and it is particularly insidious because ESD damage may not produce an immediate failure — instead producing latent damage that manifests as intermittent faults or reduced service life months after the damaging event.

O procedimento de manuseio correto requer uma pulseira ESD ligada a um solo conhecido, uma superfície de trabalho segura contra ESD e uma embalagem antiestática durante o transporte.A placa só deve ser retirada do saco ESD imediatamente antes da instalação.

The M300 control cabinet power must be fully isolated and verified off before the failed board is removed and the replacement installed — hot-swapping M300 boards is not supported and risks damaging both the board and the control cabinet's backplane.

Após a instalação, os parâmetros da máquina devem ser verificados com base nos dados de segurança do fabricante ou do operador da máquina antes de retomar a produção,como algumas substituições de placa podem afetar a retenção de parâmetros dependendo do papel da placa na arquitetura de memória do M300.

Perguntas frequentes

P1: Como posso confirmar que o MC1619-1 é o substituto correto para a minha máquina?

Leia diretamente o número de peça impresso no rótulo do cartão falhado. O rótulo é a identificação definitiva.Cruze o número do rótulo com o catálogo de peças da série M3/MC da Mitsubishi ou o manual de manutenção de hardware da máquina para confirmar a correspondência do código do catálogo A3002.

Não dependa apenas da posição do quadro ou da aparência física, uma vez que vários quadros da série M3/MC partilham fatores de forma semelhantes.consultar o manual de conexão da máquina ou entrar em contato com a equipe de suporte de peças da Mitsubishi Electric com o modelo da máquina e número de série.

P2: Qual é a diferença entre o MC1619-1 (A3002) e o MC1619-1-EX (A3002EX)?

O MC1619-1 (A3002) é uma placa nova, não reparada, conforme as especificações originais da fábrica.reparados quando necessárioAs placas remodeladas são suportadas pela garantia de um ano das peças remodeladas da Mitsubishi.

Para a maioria das aplicações de manutenção, ambas as condições são electricamente equivalentes; a escolha normalmente se resume à disponibilidade e custo,com placas renovadas, muitas vezes oferecendo melhor disponibilidade de estoque em números de peças antigas.

P3: A produção do CNC M300 foi interrompida em 1994?

A Mitsubishi Electric mantém a disponibilidade de peças sobressalentes para as gerações antigas de CNC muito além do fim da vida útil da plataforma.como parte do seu compromisso de apoiar as bases de máquinas instaladas.

As placas da série M300 permanecem disponíveis através do portal autorizado de peças e rede de serviço da Mitsubishi Electric Americas (MEAU), em condições novas e reformadas, dependendo do estoque.

A disponibilidade de números de peças específicas varia ao longo do tempo e deve ser confirmada no momento da necessidade.normalmente em estado de excedente ou reparado.

Q4: Os parâmetros CNC devem ser recolhidos antes da substituição de um PCB da série M3/MC?

O backup de parâmetros antes de qualquer substituição da placa é prática padrão em sistemas CNC, independentemente da função específica da placa.e dados de ferramentas são armazenados em RAM com bateria em certas placas da arquitetura M3/MC.

A substituição de uma placa que faça parte desta estrutura de memória ou a substituição de qualquer placa enquanto a energia é removida do sistema acarreta um risco de perda de parâmetros que um backup de corrente elimina.

Se não existir uma cópia de segurança, os parâmetros da máquina devem ser reinseridos manualmente a partir da documentação original do fabricante da máquina antes de a produção poder ser retomada com segurança.

Q5: Que precauções ESD são necessárias ao manipular o MC1619-1?

O MC1619-1, como todos os PCBs da série M3/MC, é um conjunto sensível à estática.

Manter a placa na sua embalagem antiestática até ao momento da instalação.Certifique-se de que o gabinete de controle M300 está desligado e a desconexão principal está bloqueada antes de remover a placa falhada ou instalar a substituição.

Evite tocar o lado dos componentes da placa ou os contatos dos conectores com as mãos nuas.

Estas precauções aplicam-se tanto à remoção da placa avariada como à instalação da placa de substituição.
