A16B-2202-0753 | PCB do servo amplificador FANUC Alpha SVM2-12/12 - Interface Tipo A e FSSB / Lógica de 24 VCC / Proteção contra sobrecorrente e sobretemperatura

SVM2-12/12 — Dois eixos, um módulo

O FANUC Alpha SVM2-12/12 é um módulo servo amplificador de dois eixos. "SVM2" significa dois eixos em um alojamento físico. "12/12" indica corrente de saída nominal contínua de 12A para cada um dos dois eixos. Os dois servomotores — um por eixo — acionam de forma independente, mas a partir da mesma conexão de barramento CC compartilhada dentro do módulo.

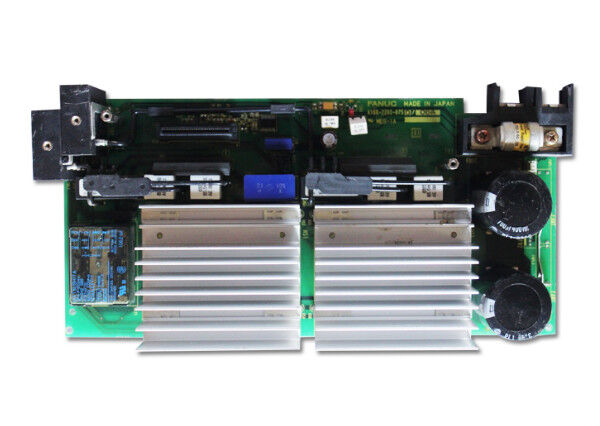

O A16B-2202-0753 é a placa de circuito impresso dentro deste módulo - a eletrônica de controle que interpreta os comandos servo do CNC, executa os circuitos de controle de corrente para ambos os eixos, processa o feedback do codificador, executa a lógica de proteção e gera sinais de acionamento do portão para os dispositivos de energia.

Especificações principais

Recursos de proteção

O A16B-2202-0753 implementa proteção para ambos os canais do eixo:

Proteção contra sobrecorrente:Detecta a corrente de saída que excede os limites de segurança e desarma o inversor antes que os dispositivos de alimentação sejam danificados.

Proteção contra sobretensão:Monitora a tensão do barramento CC. Se a tensão do barramento subir acima do máximo nominal (por regeneração ou transitório de alimentação), o circuito de proteção é acionado.

Proteção contra curto-circuito:Detecta uma falha de baixa impedância nos terminais do motor ou no cabo do motor e desabilita imediatamente a saída do eixo afetado.

Proteção contra superaquecimento:Monitora a temperatura do dissipador de calor por meio de um termistor. Se a temperatura subir até o limite de alarme, o inversor desarma antes que ocorram danos térmicos.

Cenários de aplicação

Falha na placa de circuito impresso SVM2-12/12:Um módulo servo amplificador de dois eixos gera um alarme de eixo que não pode ser apagado. A placa de fiação e os dispositivos de energia são testados corretamente. A PCB de controle A16B-2202-0753 é identificada como a fonte da falha. A substituição restaura ambos os canais do eixo.

Sistema FSSB para Tipo A:Um centro de usinagem com servoacionamentos Tipo A é atualizado com um SVM2-12/12 substituto compatível com FSSB. O PCB A16B-2202-0753 atende ambas as variantes sem modificação.

Perguntas frequentes

Q1: A16B-2202-0753 é a placa de fiação ou a PCB de controle no SVM2-12/12?

O A16B-2202-0753 é o PCB de controle (a camada de processamento eletrônico). A placa de fiação - a camada de interface do conector passivo - é A16B-2202-0750, uma placa separada que lida com as conexões físicas ao barramento CC, cabos do motor, conectores do encoder e cabo de interface CNC. As duas placas funcionam juntas dentro do invólucro do módulo SVM2-12/12.

Q2: A substituição do A16B-2202-0753 requer alterações nos parâmetros do servo?

Não. Os parâmetros do servo (ganhos do eixo, tipo de encoder, limites de corrente) são armazenados na memória de parâmetros principal do CNC e não na PCB do servo amplificador. A substituição do A16B-2202-0753 restaura o hardware de controle sem afetar o conjunto de parâmetros do CNC. Depois de instalar a substituição, verifique se todos os eixos atingem o status de servo pronto em baixa velocidade antes de retornar a máquina aos ciclos completos de produção.

Q3: Qual é a tensão do barramento CC a partir da qual o SVM2-12/12 opera?

O SVM2-12/12 utiliza o barramento CC fornecido pelo PSM (Módulo de fonte de alimentação), que fornece 283–325 VCC a partir de uma entrada de 200–230 VCA. Os 24 VCC mencionados na especificação são apenas a alimentação lógica/interface da placa de controle, não a tensão do acionamento do motor. O estágio de saída do motor opera a partir do barramento CC de alta tensão.

Q4: O A16B-2202-0753 pode ser substituído de forma independente sem remover o módulo SVM2-12/12 completo?

A PCB é um componente interno do módulo SVM2-12/12. Para acessar o A16B-2202-0753, o módulo deve ser retirado do gabinete do inversor e aberto. A PCB pode então ser extraída e substituída enquanto a placa de fiação permanece no compartimento do módulo. Após a remontagem, o módulo é reinstalado e testado. É necessária a remoção completa do módulo, mas a substituição não requer qualquer recabamento fora do módulo.

Q5: Qual é a diferença entre A16B-2202-0750, 0751, 0752 e 0753 na série SVM2?

Estas são placas diferentes para diferentes configurações de classificação de corrente SVM2:

• A16B-2202-0750: Placa de fiação para SVM2-12/12
• A16B-2202-0751: Placa de fiação para SVM2-12/20
• A16B-2202-0752: Placa de fiação para SVM2-20/20
• A16B-2202-0753: PCB de controle para SVM2-12/12 (Tipo A e FSSB)

As placas de fiação (0750–0752) lidam com as configurações físicas dos conectores para diferentes níveis de corrente. O A16B-2202-0753 é a placa de controle, não uma placa de fiação. Faça o pedido pelo número exato da peça para evitar o recebimento do tipo de componente errado.
