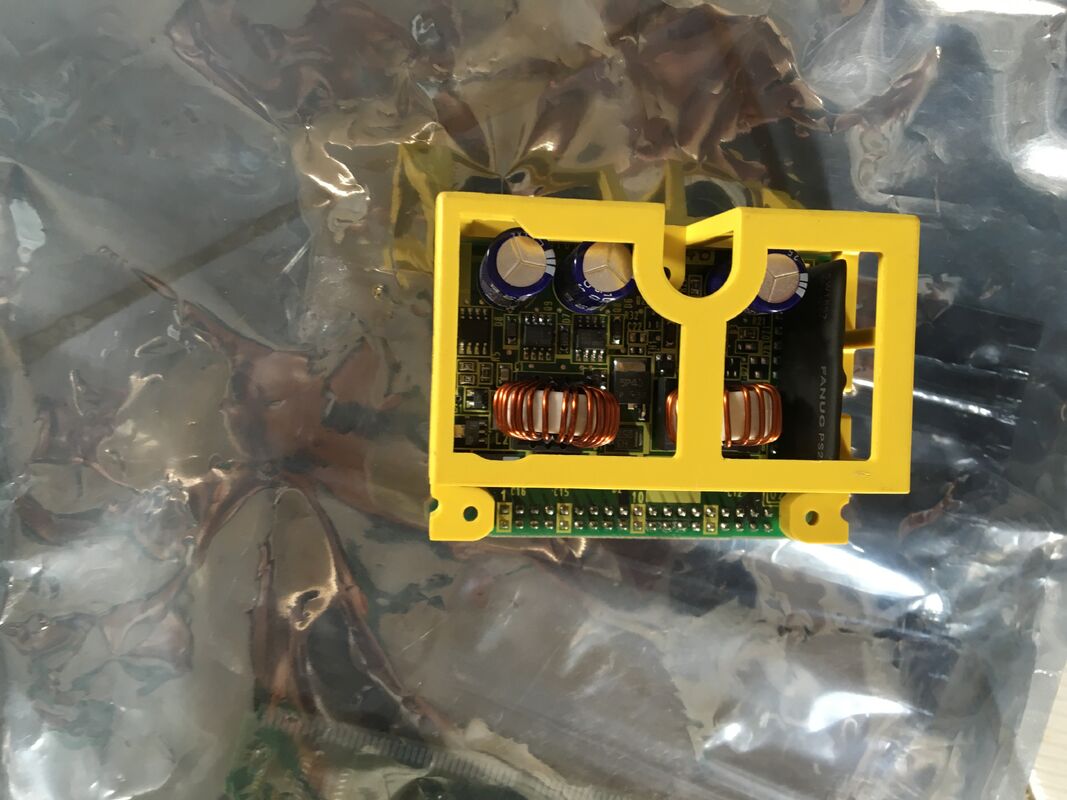

Tabela de circuitos Fanuc A350-8101-T184

A350-8101-T184 | Módulo PCB CNC FANUC — LED de 7 segmentos/24VDC/15A/IP67/Design selado de nível industrial

Números de fabricação do A350 — Referência interna de PCB da FANUC

A numeração de peças da FANUC utiliza diversas convenções de prefixo. As séries A06B, A16B e A20B identificam peças de pedidos comerciais. OPrefixo A350identifica os números de fabrico de PCB da FANUC — a referência de desenho interno que a FANUC utiliza para identificar designs de PCB específicos ao nível do fabrico de placas de circuito. PCBs com número A350 são genuínos

Placas concebidas pela FANUC associadas aos respetivos conjuntos de produtos comerciais.

O A350-8101-T184 é uma dessas placas de circuito impresso com referência de fabricação, usada em aplicações de máquinas CNC da FANUC. O sufixo T184 identifica esta variante específica da placa dentro da família de design A350-8101.

Especificações principais

Display LED de 7 segmentos — Visão geral do status

O display LED de 7 segmentos fornece uma indicação de status numérica ou alfanumérica visível diretamente no local de montagem da PCB. Nos sistemas CNC e de acionamento FANUC, os ecrãs LED de 7 segmentos normalmente servem como:

Exibições do código de alarme:Servo amplificadores e amplificadores de fuso usam LEDs de 2 dígitos e 7 segmentos para mostrar códigos de falha quando um alarme está ativo. O código visível no display LED do amplificador identifica diretamente o tipo de falha sem exigir acesso à tela do operador CNC.

Indicadores de status:Os estados operacionais normais, o estado pronto e o progresso da inicialização podem ser indicados através de padrões de segmento de LED definidos.

Leitura de diagnóstico:Durante o comissionamento ou solução de problemas, o display de 7 segmentos fornece uma indicação de diagnóstico de primeiro nível no hardware sem a necessidade de um laptop ou monitor externo.

Cenários de aplicação

E/S do painel da máquina CNC com LED de status:Uma máquina-ferramenta CNC monta o A350-8101-T184 em uma caixa selada próxima à área de trabalho. O display LED de 7 segmentos fornece saída de código de alarme visível no corpo da máquina, legível pelo operador sem olhar para o painel CNC principal.

Exibição de status do módulo de acionamento:Um módulo de acionamento FANUC dentro da máquina incorpora o A350-8101-T184 como PCB de status de LED frontal. A classificação IP67 da placa protege contra névoa de refrigerante que atinge a área do inversor nesta configuração de máquina.

PCB de substituição da máquina:Uma máquina CNC desenvolve uma falha atribuída ao PCB A350-8101-T184. A placa de substituição — correspondente à especificação IP67 e LED de 7 segmentos — é instalada para restaurar o funcionamento completo da máquina.

Perguntas frequentes

P1: O que o prefixo A350 indica em comparação com os números de peça FANUC A16B ou A20B?

O prefixo A350 identifica um número (desenho) de fabrico de PCB da FANUC — uma referência de design de placa de circuito interno utilizada no processo de fabrico da FANUC. Os prefixos A16B e A20B são números de peças comerciais usados ​​para pedidos. Uma placa A350 é uma PCB genuína concebida pela FANUC que pode corresponder a uma montagem comercial com um número de peça diferente ou pode ser armazenada e fornecida diretamente com o número de fabricação A350.

Q2: Por que este PCB precisa de proteção IP67 em vez de proteção PCB padrão?

A proteção IP67 é necessária quando a PCB é instalada em um ambiente onde pode ser exposta a respingos de refrigerante, água de lavagem ou contaminação por partículas metálicas da área de corte. A maioria dos PCBs de controladores CNC são totalmente fechados em gabinetes selados e não requerem IP67. A classificação IP67 do A350-8101-T184 indica que ele foi projetado para um local de montagem mais exposto — no corpo da máquina, dentro de uma caixa selada montada na máquina ou em uma posição de painel onde a exposição ambiental faz parte da condição operacional.

Q3: A fonte de 24 VCC para o A350-8101-T184 pode vir diretamente da fonte de alimentação CNC?

Sim, desde que o barramento de 24 VCC da fonte de alimentação CNC tenha capacidade suficiente para suprir a demanda de corrente de 15 A do A350-8101-T184 junto com todas as outras cargas de 24 V no sistema. Se a carga total de 24 V se aproximar da classificação da fonte de alimentação, uma fonte dedicada de 24 VCC para cargas de alta corrente (incluindo o A350-8101-T184) pode ser apropriada. Consulte a documentação elétrica da máquina para verificar a capacidade de alimentação de 24 VCC.

P4: Que tipos de padrões de LED de 7 segmentos são usados ​​como códigos de status nos módulos FANUC?

A FANUC utiliza displays LED de 2 dígitos e 7 segmentos em módulos de acionamento (servo, fuso, fonte de alimentação) para mostrar códigos de dois caracteres. Os estados operacionais normais são normalmente indicados por traços ou combinações de números específicos. Os estados de alarme exibem códigos numéricos — por exemplo, "01" a "99" abrangendo diversas categorias de alarme. Os significados específicos do código para qualquer módulo FANUC com display de 7 segmentos estão documentados no manual de manutenção do módulo correspondente.

P5: Como o A350-8101-T184 é substituído – é um plug-in ou um componente soldado?

O método de substituição depende de como o A350-8101-T184 é montado no conjunto específico da máquina. Os módulos PCB nos sistemas FANUC são normalmente montados em conectores (conectores de extremidade, conectores de cabeçalho) em vez de serem soldados diretamente a outra placa. Se a placa T184 for conectada por meio de um conector plug-in, a substituição será uma operação que poderá ser reparada em campo. Se estiver integrado em um conjunto selado, pode ser necessário substituir toda a unidade selada, e não apenas a PCB. Confirme o arranjo de montagem na documentação elétrica da máquina.
