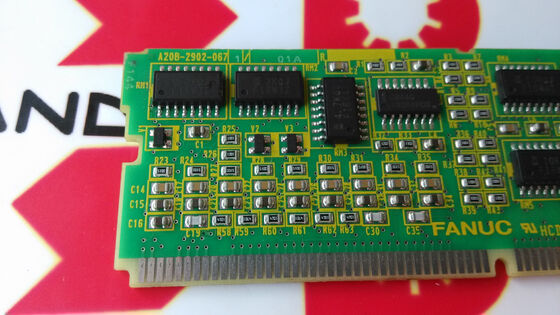

Fanuc A20B-2902-0671 Cartão de fuso A2OB-29O2-O671 Novo em embalagem

A20B-2902-0671 ∙ FANUC Beta iSVSP PCB Module ∙ Série Beta i Servo/Amplificador de Espinhas Integrado / Plug-In Board Interno

Beta iSVSP The Compact All-in-One Drive Unit

O FANUC Beta iSVSP é um amplificador compacto e integrado que combina três funções de acionamento em uma única caixa:

Fornecimento de energia do autocarro em CC (PSU):Converte a potência da rede AC para a tensão do ônibus CC que alimenta os estágios de saída do servo e do fuso, a função que exigiria um PSM separado (Módulo de Fornecimento de Energia) em um gabinete Alpha-i completo.

Controle do eixo servo (SV):Controla o servomotor num ou mais eixos da máquina, executando os circuitos de controlo de corrente e a comunicação FSSB para o movimento do eixo controlado por posição.

Controle do fuso (SP):Controla o motor do fuso da máquina para regulação de velocidade, orientação e funções de velocidade de superfície constante.

Integrating all three into the βiSVSP (Beta i SVSP) unit is designed for small CNC machine tools where cabinet space is limited — simple 2-axis or 3-axis turning centres and small machining centres where the Alpha-i's separate module cabinet would be oversizedA unidade SVSP ocupa um volume de gabinete significativamente menor do que uma combinação PSM + SVM + SPM separada.

Informações essenciais sobre o produto

Módulo de PCB ¢ Componente interno da unidade SVSP

Dentro da caixa do amplificador Beta iSVSP, vários PCBs trabalham juntos para implementar as funções de acionamento integradas.O A20B-2902-0671 é um desses módulos internos de PCB uma placa filha plug-in que fornece uma função de circuito específica dentro da pilha eletrônica do SVSP.

A série A20B-2902, como discutido em outro lugar desta série, abrange uma ampla gama de placas-filhas plug-in, desde módulos de memória até módulos de controle de servo e módulos de controle de fuso.O A20B-2902-0671 é especificamente adaptado à aplicação Beta iSVSP, fornecendo qualquer função de circuito exigida pelo SVSP nesta posição do módulo.

Quando este módulo de PCB falha, a função que fornece dentro do Beta iSVSP é comprometida, o que pode manifestar-se como um alarme completo da unidade SVSP, falha de uma função de acionamento específica (servo eixo, fuso,ou fonte de alimentação), ou comportamento de falha intermitente correlacionado com os estados operacionais deste módulo.

Série Beta i FANUC's Economy Drive Platform

A série Beta i (série βi) é a linha de produtos de economia da FANUC, posicionada abaixo da série Alpha-i em capacidade e custo.Enquanto o Alpha-i suporta servo de alto desempenho e funções fuso em uma ampla gama de potência, os alvos do Beta i:

Máquinas-ferramentas de pequeno porte:Tornos CNC com 2 ou 3 eixos, pequenos centros de usinagem e máquinas de formação em que o envelope de desempenho do Alpha-i exceda o exigido pela aplicação.

Instalações otimizadas em termos de custos:Onde o custo por unidade de acionamento é importante e os requisitos do ciclo da máquina se encaixam dentro da faixa de capacidade do Beta i.

Armários com espaço limitado:O projeto integrado da variante SVSP reduz a pegada do gabinete em comparação com uma configuração Alpha-i de três módulos.

O A20B-2902-0671 faz parte desta plataforma fornecendo um módulo de circuito interno que ajuda o Beta iSVSP a fornecer suas funções combinadas de servo, fuso e fonte de alimentação.

Cenários de aplicação

Falha da unidade Beta iSVSP:Um pequeno centro de torneamento CNC usando uma unidade de acionamento Beta iSVSP desenvolve um alarme que impede o funcionamento normal.A substituição deste módulo dentro da unidade SVSP restabelece o funcionamento normal da unidade.

Manutenção da unidade SVSP:Durante a manutenção programada numa unidade Beta iSVSP,O módulo A20B-2902-0671 é substituído como parte de uma atualização a nível da placa ¢ reiniciando a vida útil deste módulo numa aplicação de produção de ciclo de trabalho elevado..

Perguntas frequentes

P1: É necessário substituir o A20B-2902-0671 pela unidade Beta iSVSP completa ou este módulo pode ser substituído individualmente?

O A20B-2902-0671 é um módulo plug-in individual dentro da unidade SVSP, não a unidade completa em si. Se o diagnóstico de falha confirmar que este módulo específico é o ponto de falha,substituir o A20B-2902-0671 sozinho é a ação correta e rentável de reparaçãoA substituição completa da unidade SVSP só é necessária quando vários componentes internos estão danificados ou quando a própria caixa SVSP está comprometida.

Q2: Quais as funções de acionamento que podem ser afetadas por uma falha do A20B-2902-0671?

As funções de acionamento específicas afetadas dependem do papel do circuito do A20B-2902-0671 dentro da arquitetura Beta iSVSP. Uma falha do módulo pode afetar o controle do eixo de servo, o controle do fuso,ou função de regulação da fonte de alimentação, ou todas as três simultaneamente, se o módulo fornecer um recurso comum partilhado por todas as funçõesO código de alarme exibido pela unidade SVSP restringe qual função está comprometida.

Q3: O A20B-2902-0671 é compatível com todas as classificações dos modelos Beta iSVSP?

O Beta iSVSP está disponível em múltiplas classificações de corrente (por exemplo, SVSP 20/20, 20/40, etc.) e variantes de tensão de entrada.Se o A20B-2902-0671 é comum em várias classificações ou específico para uma classificação depende do projeto interno do PCB do SVSP. Confirmar a partir da lista de peças sobressalentes da unidade SVSP específica identificável pela placa de identificação do módulo e do Manual de Manutenção da FANUC Série Beta i antes de encomendar.

Q4: Que precauções de segurança se aplicam antes de aceder ao A20B-2902-0671 dentro do Beta iSVSP?

O Beta iSVSP contém um banco de condensadores de barramento de corrente contínua integrado.O manual de manutenção da série FANUC Beta i especifica o tempo de espera de descarga exigido para o modelo SVSP específico antes de qualquer acesso interno.Observe o indicador de carga LED e verifique a descarga com um voltímetro de corrente contínua calibrado antes de manipular os módulos internos.

P5: Qual a diferença entre a unidade Beta iSVSP e a unidade Beta iSV (servo-only)?

A unidade Beta iSV (Servo) fornece apenas o controlo do eixo de servo ¢ obtém energia do autocarro de CC de uma fonte de alimentação separada e não inclui funções de fuso ou fonte de alimentação integradas.O Beta iSVSP (Servo/Spindle/Power) adiciona controle integrado do fuso e uma fonte de alimentação integrada do ônibus de CC para produzir a unidade compacta tudo-em-umO A20B-2902-0671 é específico para a variante SVSP, não é um módulo das unidades SV-só.
