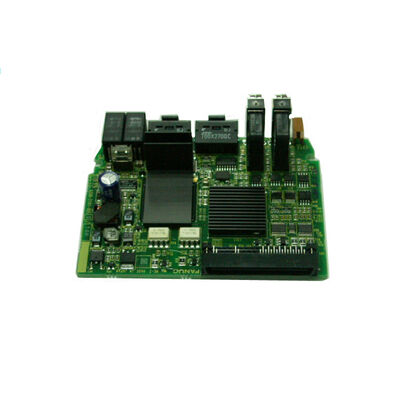

Novo na embalagem original A20B-2101-0500 Fanuc PCB Board A2OB-21O1-O5OO

A20B-2101-0500 | PCB de acionamento série FANUC A20B-2101 — Sistemas de acionamento CNC e de automação/fabricados no Japão

Série A20B-2101 — Uma família abrangente de placas de circuito impresso

A série A20B-2101 abrange uma das famílias de PCB com maior diversidade funcional da FANUC — placas de acionamento e placas de alimentação para servo amplificadores, amplificadores de fuso, módulos de fonte de alimentação e servoacionamentos de robôs em várias gerações e famílias de produtos.

A série cobre uma ampla faixa numérica, com cada grupo de números de peças atendendo a funções distintas de hardware de unidade, confirmados ao longo desta sessão:

Placas de controle e potência Beta-i SVM1 (005x–009x):Incluindo A20B-2101-0050/0051 (PCBs de controle Beta-i SVM1 para 4i/20i/40i e 80i/40HVi) e A20B-2101-0090/0091 (PCBs de potência para variantes 4A e 20A SVM1).

Placas de unidade integradas Beta iSVSP (001x–002x):Incluindo A20B-2101-0012 (placa de acionamento servo/fuso βiSVPM2) e A20B-2101-0022/0025 (PCBs de potência de eixo duplo e eixo triplo para a série A06B-6134 Beta SVSP).

Placas de controle de fuso e servo (035x):Incluindo placas de classe A20B-2101-0350 para controle de amplificador de fuso em aplicações de acionamento e robô.

Placas de alimentação (039x):Incluindo a família A20B-2101-0390/0391/0392/0393 — confirmada como placas de fonte de alta potência Alpha-i PSM com display LED de 7 segmentos e filtro de ruído.

Placas de potência (063x–068x–084x):Incluindo A20B-2101-0631 (placa de alimentação), A20B-2101-0681 (placa de alimentação) e A20B-2101-0840 (placa de conexão de alimentação) confirmados nesta sessão.

O A20B-2101-0500 ocupa a faixa 05xx - entre as placas de fonte de alimentação confirmadas (039x) e as placas de potência confirmadas (063x), uma posição na série que cobre placas que atendem a interfaces de acionamento específicas ou funções de distribuição de energia dentro dos servos Alfa/Beta e sistemas de acionamento de fuso.

Principais informações do produto

Drive PCBs na arquitetura A20B-2101

As PCBs do inversor A20B-2101 atendem a diferentes camadas dentro da pilha de hardware do módulo do inversor, dependendo da função específica da placa:

Placas da camada de controle:Essas placas processam sinais de comando digital, gerenciam interfaces de comunicação e geram comandos de acionamento de porta para transistores de potência. Eles operam em níveis de tensão lógica.

Placas de camada de energia (placas de fiação/placas de energia):Eles transportam os caminhos de saída do motor de alta corrente, conexões de barramento CC e hardware de detecção de corrente. Eles operam em níveis de tensão de barramento.

Quadros de interface e distribuição (quadros de conexão de energia):Eles roteiam trilhos de fonte de alimentação e sinais entre múltiplas placas dentro de um conjunto de inversores, fornecendo a estrutura elétrica para configurações de inversores de múltiplas placas.

O A20B-2101-0500 desempenha uma dessas funções funcionais dentro do módulo de acionamento específico ao qual pertence — com sua função exata confirmada na documentação de peças sobressalentes do módulo instalado.

Cenários de aplicação

Falha na PCB do módulo de acionamento:Um CNC FANUC ou sistema de acionamento de automação desenvolve uma falha atribuída à placa A20B-2101-0500. A placa é identificada pela etiqueta do número da peça. A substituição restaura a função da unidade.

Inventário sobressalente da oficina:Uma instalação de serviço mantém o A20B-2101-0500 como reserva em estoque para os sistemas de acionamento que atende.

Perguntas frequentes

Q1: Como posso confirmar que A20B-2101-0500 é a placa correta para meu módulo de drive?

Leia o número da peça na etiqueta da placa dentro do módulo de acionamento específico. Se estiver escrito A20B-2101-0500, esta é a substituição correta. Faça referência cruzada com a lista de peças sobressalentes do módulo de acionamento no manual de manutenção aplicável da FANUC para confirmar a função funcional da placa.

Q2: O A20B-2101-0500 atende aplicações de servo amplificador ou amplificador de fuso?

A série A20B-2101 atende aplicações de servo e de acionamento de fuso. As placas confirmadas da mesma série abrangem servo drives Beta-i SVM1 (005x–009x), drives integrados SVSP (001x–002x), fontes de alimentação PSM (039x) e várias placas de alimentação (063x–084x). O A20B-2101-0500 na posição 05xx atende à aplicação específica do inversor confirmada na documentação do módulo host.

Q3: A substituição do A20B-2101-0500 afeta os parâmetros do servo ou do fuso?

Não. Os parâmetros do conversor residem na memória principal de parâmetros do CNC. A substituição de A20B-2101-0500 não afeta nenhum valor de parâmetro de servo ou fuso armazenado. Após encaixar a substituição e restaurar a alimentação, o drive restabelece sua comunicação com o CNC e opera sob os parâmetros existentes.

Q4: Qual segurança de descarga se aplica antes de acessar A20B-2101-0500?

Os módulos do inversor contêm capacitores de barramento CC que retêm tensões perigosas após a remoção da alimentação da rede elétrica. Siga o procedimento de espera de descarga do manual de manutenção FANUC aplicável e verifique a descarga com um voltímetro calibrado antes de abrir qualquer caixa do módulo de acionamento.
