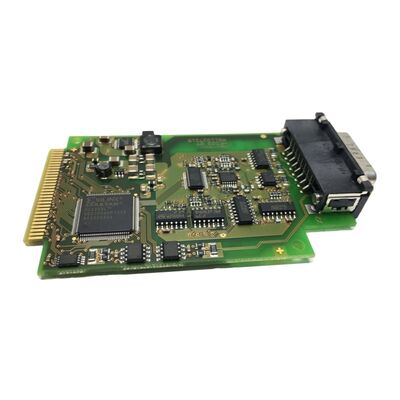

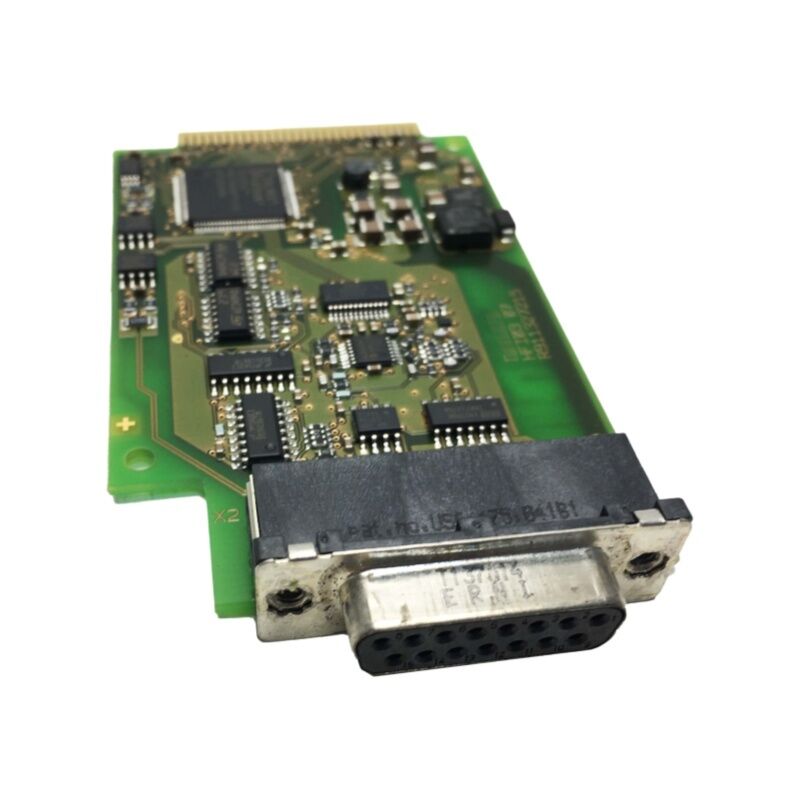

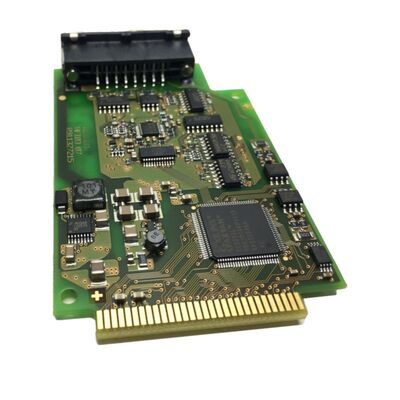

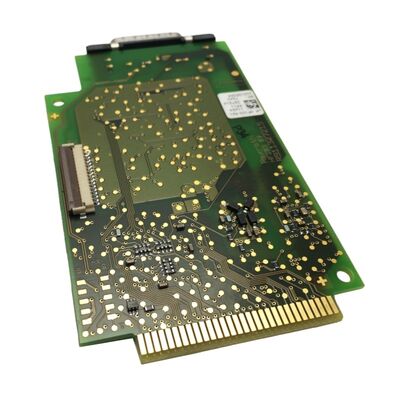

HFI003 Rexroth Servo Shaft Card Encoder Placa de circuito HFI003 07R911327215

Placa de Circuito Impresso de Encoder de Servo Eixo Rexroth HFI003 07R911327215

Em um sistema de servo motor Rexroth, a placa de circuito impresso do encoder serve como a inteligência do motor. Esta placa não apenas retransmite pulsos de posição; ela armazena a identidade do motor. A Rexroth HFI003 (Número de Material R911327215) é a PCB de interface do encoder montada na extremidade do eixo do motor, conectando o sensor de feedback ao servo drive IndraDrive. Quando esta placa falha, o drive não consegue identificar o motor, não consegue ler dados de posição válidos e não operará.

Ao contrário de encoders rotativos simples, a arquitetura da placa de encoder da Rexroth armazena parâmetros críticos do motor diretamente na PCB — incluindo designação do modelo, dados de enrolamento, corrente nominal e valores de calibração específicos do encoder. O IndraDrive lê tudo isso automaticamente na inicialização via comunicação serial. É por isso que substituir por um encoder genérico não funcionará, e por que o número da peça específico da placa é importante: o firmware no drive espera um dispositivo reconhecido, e apenas a placa de encoder Rexroth correta entrega o handshake de dados adequado.

As PCBs de encoder em servo motores Rexroth operam em ambientes exigentes. Montadas diretamente na carcaça do eixo do motor, elas estão expostas ao calor do corpo do motor, vibração da transmissão e potencial contaminação por névoa de refrigerante ou poeira de retificação. Com o tempo, os capacitores degradam, as juntas de solda racham devido ao ciclo térmico e os componentes de detecção óptica perdem a integridade do sinal.

Sintomas comuns quando o HFI003 começa a falhar:

Qualquer uma dessas condições aponta para a placa do encoder como o componente principal a ser avaliado. O cabo do encoder, o conector e o roteamento do cabo também devem ser verificados antes de concluir a falha da placa, mas a falha da placa é a causa raiz mais comum, uma vez que a fiação tenha sido descartada.

Um aspecto crítico do design do encoder da Rexroth que frequentemente desafia as equipes de manutenção é a memória de dados do motor embutida na placa do encoder. Ao substituir esta placa por uma unidade nova ou recondicionada, a substituição deve conter os dados de parâmetros corretos para o seu motor específico. Uma placa fisicamente idêntica de um motor diferente fará com que o drive leia o tipo de motor errado — resultando em limites de corrente incorretos, dados de comutação errados e falhas que podem aparecer como problemas do drive em vez de problemas do encoder.

Fornecedores respeitáveis da placa HFI003 fornecem unidades pré-programadas para o seu tipo de motor ou confirmam que a unidade foi verificada em um banco de testes IndraDrive compatível. Antes de comprar, confirme se os dados do encoder foram validados em relação às especificações da placa de identificação do seu motor.

A placa de encoder HFI003 é usada em várias famílias de servo motores Rexroth operadas em controladores IndraDrive, incluindo as famílias de drives HCS01, HCS02 e HCS03. Esses sistemas de drive são amplamente implantados em:

O HFI003 não está tipicamente disponível através de canais de distribuição industrial padrão na maioria dos mercados — ele é adquirido através da rede de serviços Rexroth, instalações qualificadas de reparo de servo motores ou o mercado de peças industriais de excedentes. Ao comprar no mercado de excedentes, a placa deve ser testada em um sistema IndraDrive ativo, não apenas inspecionada visualmente. Uma placa que liga sem falha em condições sem carga ainda pode falhar sob o estresse térmico e elétrico da operação real do motor.

Perguntas-chave a fazer a qualquer fornecedor:
