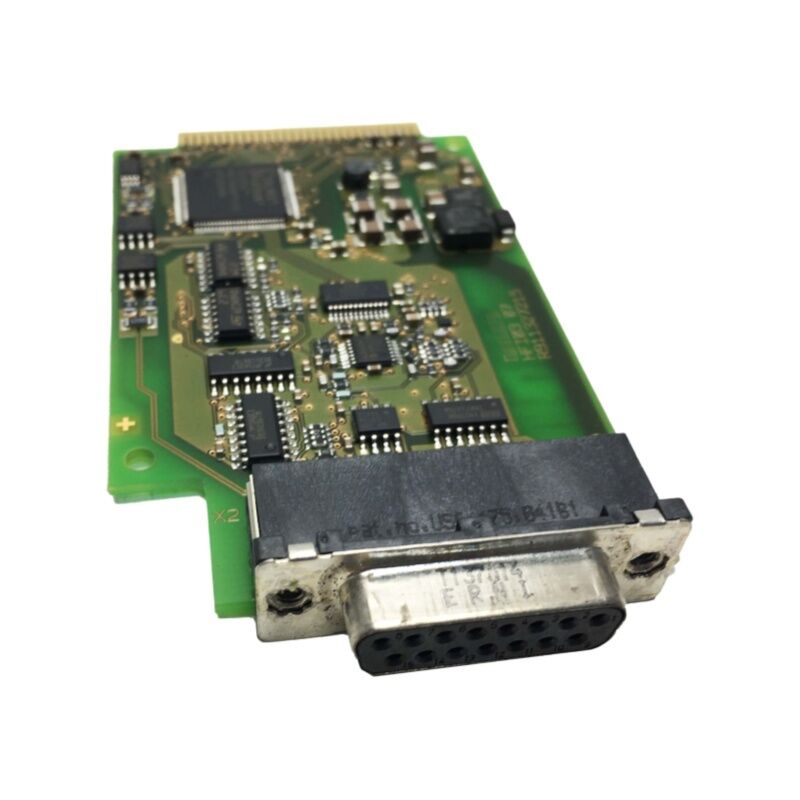

Placa de circuito servo codificador Rexroth HFI03 R911327215
Placa de circuito HFI003 07R911327215 do codificador do cartão do eixo servo de Rexroth
O pequeno conselho que carrega uma grande responsabilidade
Em um sistema de servo motor Rexroth, a placa de circuito do encoder serve como inteligência do motor. Esta placa não apenas retransmite pulsos de posição; ele armazena a identidade do motor. ORexroth HFI03(Número do MaterialR911327215) é a placa de interface do encoder montada na extremidade do eixo do motor, conectando o sensor de feedback e oServodrive IndraDrive. Quando esta placa falha, o inversor não consegue identificar o motor, não consegue ler dados de posição válidos e não operará.
Ao contrário dos encoders rotativos simples, a arquitetura da placa do encoder da Rexroth armazena parâmetros críticos do motor diretamente na PCB – incluindo designação do modelo, dados do enrolamento, corrente nominal e valores de calibração específicos do encoder. O IndraDrive lê tudo isso automaticamente na inicialização via comunicação serial. É por isso que a troca por um codificador genérico não funciona e por que o número de peça da placa específica é importante: o firmware no drive espera um dispositivo reconhecido e somente a placa do codificador Rexroth correta fornece o handshake de dados adequado.
Especificações dos componentes
| Parâmetro |
Detalhe |
| Número da peça |
HFI03 |
| Número do material |
R911327215/07R911327215 |
| Fabricante |
Rexroth (Indramat) |
| Tipo de componente |
Placa de circuito do codificador do eixo servo/placa de interface do codificador |
| Função |
Feedback de posição e velocidade, armazenamento de parâmetros do motor |
| Sistema Compatível |
Servo drives da série Rexroth IndraDrive |
| Local de montagem |
Extremidade do eixo traseiro do servo motor |
| Comunicação |
Interface do codificador serial para o controlador IndraDrive |
| Dados armazenados |
ID do motor, tipo de encoder, valores de calibração, parâmetros de enrolamento |
Causas e sintomas comuns de falhas
As PCBs do encoder nos servomotores Rexroth operam em ambientes exigentes. Montados diretamente na carcaça do eixo do motor, eles ficam expostos ao calor do corpo do motor, à vibração do sistema de transmissão e à contaminação potencial por névoa de líquido refrigerante ou pó de esmerilhamento. Com o tempo, os capacitores se degradam, as juntas de solda quebram devido ao ciclo térmico e os componentes de detecção óptica perdem a integridade do sinal.
Sintomas comuns quando o HFI003 começa a falhar:
- Alarmes de falha do encoder F8022 / F2001no display do IndraDrive
- O inversor detecta tipo de motor incorreto ou não reconhecido na partida
- Feedback de posição errático causando oscilação ou deriva em baixa velocidade
- O inversor inicializa corretamente, mas dispara em erros do codificador sob carga
- Perda completa de comunicação do motor – o inversor não mostra nenhum motor detectado
Qualquer uma dessas condições aponta para a placa do codificador como o principal componente a ser avaliado. O cabo do encoder, o conector e o roteamento do cabo também devem ser verificados antes de concluir a falha da placa, mas a falha da placa é a causa raiz mais comum quando o cabeamento é descartado.
Considerações sobre armazenamento de parâmetros do motor
Um aspecto crítico do projeto do encoder da Rexroth que muitas vezes desafia as equipes de manutenção é a memória de dados do motor incorporada na placa do encoder. Ao substituir esta placa por uma unidade nova ou recondicionada, a substituição deve conter os dados de parâmetros corretos para o seu motor específico. Uma placa fisicamente idêntica de um motor diferente fará com que o inversor leia o tipo de motor errado, resultando em limites de corrente incorretos, dados de comutação incorretos e falhas que podem aparecer como problemas do inversor em vez de problemas no codificador.
Fornecedores respeitáveis da placa HFI003 fornecem unidades pré-programadas para o seu tipo de motor ou confirmam que a unidade foi verificada em um equipamento de teste IndraDrive compatível. Antes de comprar, confirme se os dados do codificador foram validados de acordo com as especificações da placa de identificação do seu motor.
Aplicações e sistemas de acionamento compatíveis
A placa do encoder HFI003 é usada em diversas famílias de servomotores Rexroth operadas emIndraDrivecontroladores, incluindo as famílias de unidades HCS01, HCS02 e HCS03. Esses sistemas de acionamento são amplamente implantados em:
- Avanço de máquinas-ferramenta CNC e eixos de fuso—centros de torneamento, centros de usinagem, retificadoras
- Máquinas de impressão e processamento de papel— aplicações de controle de tensão e registro da web
- Linhas de embalagem e enchimento—posicionamento sincronizado de vários eixos para produção de alto rendimento
- Máquinas injetoras de plástico— acionamentos de eixo de fixação e injeção
- Automação de montagem—células robóticas e sistemas de pórtico executando plataformas IndraDrive
Fornecimento e verificação de qualidade
O HFI03 normalmente não está disponível através de canais de distribuição industrial padrão na maioria dos mercados – ele é adquirido através da rede de serviços da Rexroth, de instalações qualificadas de reparo de servomotores ou do mercado de peças industriais excedentes. Ao comprar no mercado excedente, o conselho deve estartestado em um sistema IndraDrive ativo, não apenas inspecionados visualmente. Uma placa que liga sem falhas em condições sem carga ainda pode falhar sob o estresse térmico e elétrico da operação real do motor.
Principais perguntas a serem feitas a qualquer fornecedor:
- A placa foi testada em um controlador IndraDrive compatível?
- Os dados do codificador na placa correspondem a um tipo de motor conhecido?
- Que garantia é fornecida e em que condições?
Perguntas frequentes
Q1: O HFI003 R911327215 pode ser usado com qualquer servo motor Rexroth ou é específico do modelo?
R: A placa física pode caber em múltiplas variantes de motor, mas oos dados do encoder programados na PCB são específicos do motor. O IndraDrive lê a identidade do motor, o tipo de encoder e os valores dos parâmetros diretamente desta placa na inicialização. Usar uma placa com dados incorretos resultará na identificação incorreta do motor e em prováveis falhas no inversor. Sempre confirme se os dados programados da placa correspondem à placa de identificação do seu motor antes da instalação.
Q2: Quais códigos de falha no IndraDrive normalmente indicam uma falha na placa do codificador?
R: Os códigos de alarme mais comuns que apontam para problemas na placa do codificador incluemF8022 (sinais do encoder incorretos),F2001 (erro de comunicação)e erros de inicialização em que o inversor relata um tipo de motor incorreto ou não reconhecido. Antes de assumir a falha da placa, sempre inspecione o cabo e o conector do encoder – contaminação ou danos físicos na extremidade do cabo são responsáveis por uma parcela significativa das falhas relacionadas ao encoder.
Q3: É possível reparar a placa HFI03 em vez de substituí-la?
R: O reparo em nível de componente é possível para técnicos eletrônicos experientes com o equipamento de teste correto. Os pontos de falha comuns incluem componentes de detecção óptica, capacitores e rachaduras de solda na PCB. No entanto, mesmo uma placa reparada com sucesso deve serverificado novamente em um sistema Rexroth IndraDrivepara confirmar o funcionamento correto da comunicação serial e dos dados do motor. O reparo sem testes funcionais no hardware correspondente não é adequado para um servoeixo crítico para a segurança.
Q4: A substituição da placa HFI03 requer alterações de software ou parâmetros no IndraDrive?
R: Se a placa substituta contiver os dados de parâmetros do motor corretos e correspondentes, o IndraDrive deverá reconhecer o motor automaticamente na inicialização, sem exigir entrada manual de parâmetros. Se o inversor exibir um aviso de alteração do tipo de motor (código C), isso geralmente significa que os dados da nova placa são diferentes dos que foram armazenados anteriormente no inversor – isso precisa ser resolvido antes que o inversor funcione normalmente.
Q5: Onde o HFI03 está fisicamente localizado no servo motor?
A: A placa de circuito do codificador é montada noextremidade não acionada (NDE) do motor—a parte traseira do motor oposta ao eixo de saída. Ele fica dentro da tampa da caixa do encoder, diretamente conectado ou integrado ao conjunto do sensor de feedback. O acesso requer a remoção da tampa do encoder na parte traseira do motor, fixada por um pequeno número de fixadores. Manuseie com cuidado para evitar perturbar o alinhamento do codificador em relação ao eixo do motor.
