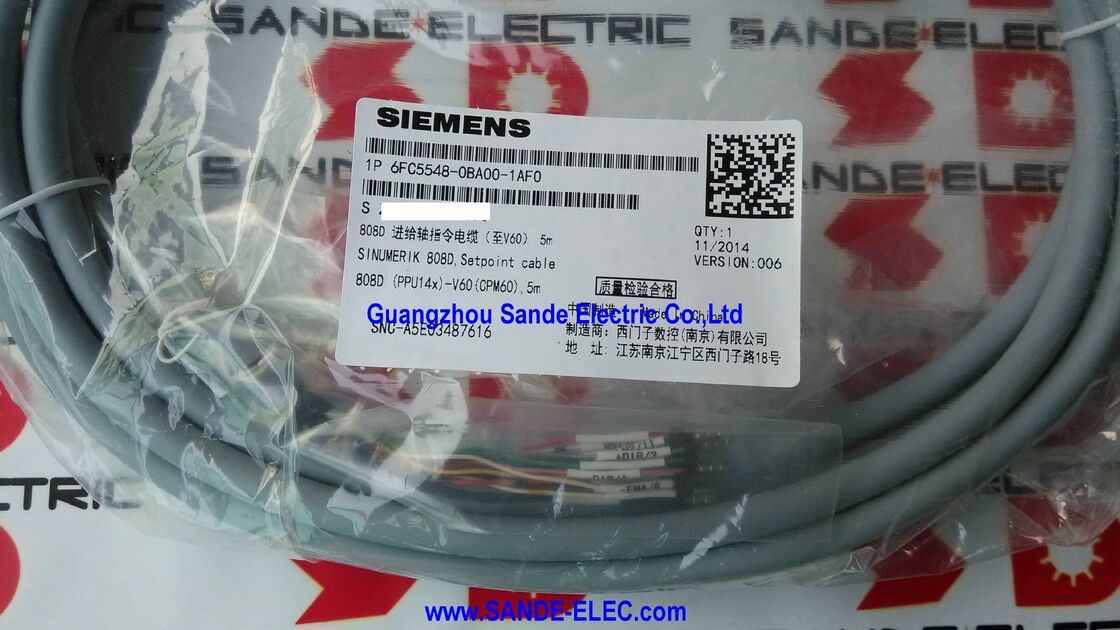

6FC5548-0BA00-1AF0 | Cabo de ponto de ajuste Siemens SINUMERIK 808D — 5m / PPU14X para CPM60 / Eixo de alimentação SINAMICS V60 / MOTION-CONNECT

Cabo de ponto de ajuste do eixo de alimentação para SINUMERIK 808D e SINAMICS V60

O 6FC5548-0BA00-1AF0 é o cabo de ponto de ajuste do eixo de alimentação de 5 metros que conecta o SINUMERIK 808D PPU14X (unidade de processamento de painel, variante 14x) ao módulo de potência controlada SINAMICS V60 CPM60.1 - a unidade de acionamento para os servo eixos de alimentação CNC da máquina-ferramenta. Este cabo forma o link de comando e feedback entre o cérebro do CNC 808D e o servo drive V60, permitindo o controle de posição em circuito fechado dos eixos de torneamento, fresamento e retificação.

A interface PPU14X para CPM60.1 é a conexão de hardware fundamental em todas as máquinas-ferramenta SINUMERIK 808D construídas em torno da plataforma servo SINAMICS V60 – sem o cabo de ponto de ajuste, não há comunicação de comando entre o CNC e o inversor.

Principais informações do produto

Arquitetura da máquina-ferramenta SINUMERIK 808D

O 6FC5548-0BA00-1AF0 ocupa uma posição definida na conexão do sistema 808D:

Configuração da máquina de torneamento:Um torno CNC de dois eixos requer dois cabos de ponto de ajuste (um por eixo — X e Z) mais o cabo de ponto de ajuste do fuso. Cada 6FC5548-0BA00-1AF0 conecta uma saída de eixo PPU14X a um módulo de acionamento CPM60.1.

Configuração da fresadora:Uma fresadora CNC de três eixos requer três cabos de ponto de ajuste (X, Y, Z) mais a conexão do fuso. Cada cabo conecta seu eixo de forma independente.

A arquitetura integrada do 808D – PPU único, V60 CPM60.1 individual por eixo, cabos de ponto de ajuste MOTION-CONNECT – foi projetada para comissionamento simples: cada cabo é pré-terminado para conexão direta entre componentes PPU e V60 correspondentes.

Aplicativos

Tornos SINUMERIK 808D:Tornos CNC usando drives SINAMICS V60 para os eixos X (deslizamento cruzado) e Z (carro) — cada eixo requer um cabo de ponto de ajuste 6FC5548-0BA00-1AF0.

Fresadoras SINUMERIK 808D:Centros de usinagem CNC com eixos X, Y, Z acionados por SINAMICS V60 usando o mesmo tipo de cabo por eixo.

Produção de máquinas CNC OEM:Fabricantes de máquinas-ferramenta que constroem novas máquinas SINUMERIK 808D — o cabo de ponto de ajuste é um componente padrão da lista técnica para todas as máquinas com um controlador PPU14X.

Manutenção do sistema de acionamento 808D:Cabos de ponto de ajuste de reposição para máquinas SINUMERIK 808D instaladas — quando o cabo original apresenta falha ou é danificado durante trabalhos de manutenção.

Perguntas frequentes

Q1: Quantos cabos 6FC5548-0BA00-1AF0 uma máquina-ferramenta SINUMERIK 808D requer?

Um cabo por eixo de alimentação CNC — um torno de 2 eixos precisa de dois, uma fresadora de 3 eixos precisa de três. Cada cabo conecta uma saída de eixo PPU14X a um módulo de inversor SINAMICS V60 CPM60.1. O ponto de ajuste do fuso (6FC5548-0BA05) é um cabo separado solicitado adicionalmente se a máquina tiver um acionamento de fuso CNC.

Q2: O que acontece com o controle de posição do eixo se o cabo de ponto de ajuste 6FC5548-0BA00-1AF0 falhar?

Um cabo de ponto de ajuste com falha interrompe o caminho do comando de velocidade entre a PPU e o inversor V60. O eixo afetado perde o controle de velocidade — o SINUMERIK 808D gera um alarme de falha de comunicação do inversor para esse eixo e o eixo não responderá aos comandos de posição. A máquina inicia uma parada de segurança (remoção da habilitação do servo em todos os eixos) para evitar movimentos descontrolados.

Q3: 6FC5548-0BA00-1AF0 é compatível com SINAMICS V70 ou apenas V60?

A série 6FC5548-0BA00 é especificada para SINAMICS V60 CPM60.1 — a família original de acionamentos de eixo de alimentação 808D. O SINAMICS V70 (o sistema de acionamento sucessor usado com o SINUMERIK 808D ADVANCED) usa um tipo de cabo de ponto de ajuste diferente (série 6FC5548-0BA20). Confirme qual plataforma de acionamento está instalada antes de solicitar o cabo de substituição.

P4: Quais precauções se aplicam ao substituir 6FC5548-0BA00-1AF0 em uma máquina ativa?

Os inversores 808D PPU e V60 devem ser totalmente desligados antes de desconectar ou reconectar os cabos de ponto de ajuste. Os conectores de interface transportam tensões de sinal e alimentação lógica – conectar ou desconectar sob alimentação pode danificar os circuitos de interface do eixo da PPU ou o estágio de entrada do V60. Desligue o sistema, deixe os capacitores descarregarem e troque o cabo antes de ligar novamente e verificar o funcionamento do eixo.
