CABEL DE SIGNAL 6FX5002-2EQ10-1BA0 6FX5 002-2EQ10-1BA0 6FX5OO2-2EQ1O-1BAO

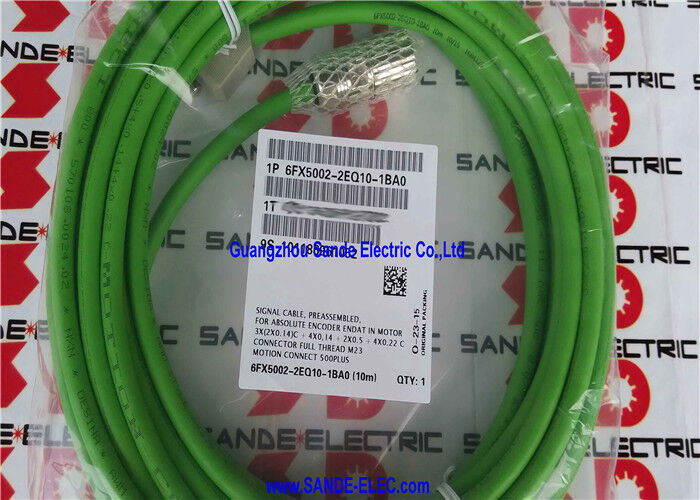

6FX5002-2EQ10-1BA0∙ Siemens Absolute Encoder Signal Cable 10m / 30V / M23 + Sub-D / MOTION-CONNECT 500 / MC / HP GMC / SINAMICS

Cabos de codificação absoluta de comprimento padrão para servosistemas SINAMICS

O 6FX5002-2EQ10-1BA0 é o cabo de sinal de codificação absoluta pré-montado de 10 metros da gama MOTION-CONNECT 500 da Siemens o comprimento mais utilizado neste tipo de cabo,que cobre a maioria das distâncias de condução dos cabos padrão entre o gabinete de transmissão e o motor em aplicações industriais de servoO comprimento de 10 m é adequado para máquinas-ferramenta CNC típicas e instalações de automação industrial onde os gabinetes de acionamento estão posicionados a distâncias de separação padrão dos eixos da máquina.

Catalogado na família de produtos MC/HP - Cables GMC (Motion Control / High Performance, General Motion Control) da Siemens,O 6FX5002-2EQ10-1BA0 é o cabo codificador especificado para o SINAMICS S120 e sistemas de acionamento relacionados que utilizam servomotores SIMOTICS equipados com codificador absoluto em configurações de roteamento de cabos estáticos.

Principais especificações

Família de cabos de controlo de movimento MC/HP GMC

"MC/HP - Cables GMC" identifica o 6FX5002-2EQ10-1BA0 dentro da família de produtos da Siemens para controle de movimento / cabo de alto desempenho para controle de movimento geral:

MC/HP:Controle de movimento/Alto desempenho - categoria de cabos para codificadores e cabos de sinal do sistema de acionamento SINAMICS.

GMC (Controlo Geral de Movimento):A subfamília de cabos que abrange a SINAMICS S120, S110 e as plataformas de controlo de movimento conexas abrangendo cabos de alimentação e de sinal para o sistema completo de cabos SINAMICS motopropulsão.

Aplicações

SINAMICS S120 Feedback sobre a posição do eixo direto:Centros de usinagem CNC, centros de torneamento e máquinas de rectificação que utilizam SINAMICS S120 com motores SIMOTICS com codificador absoluto

Ambientes de produção de máquinas-ferramenta CNC:Instalações CNC de produção em que a eliminação dos ciclos de direção do eixo de arranque reduz o tempo de máquina não produtivo. Cada eixo com retroalimentação do codificador absoluto evita sua viagem de referência em cada ciclo de potência.

Servo de posicionamento de automação industrial:Servo posicionamento controlado pela SINAMICS em montagem automatizada, manuseio de materiais,e automação de precisão onde a manutenção da posição absoluta através de eventos de desligamento simplifica a gestão do estado do controlador.

Revestimentos de máquinas-ferramenta:Substituição de cabos de codificação absolutos em máquinas submetidas a atualizações do sistema de acionamento ou codificador SINAMICS

Perguntas frequentes

P1: Por que o cabo codificador 6FX5002-2EQ10 tem mais condutores do que um cabo resolvedor?

Um resolvedor (3 pares de sinais + alimentação = 8 condutores) é um dispositivo analógico que requer apenas canais de excitação e seno/coseno.Um codificador absoluto com interface EnDat é um dispositivo digital que comunica um protocolo serial requerer relógio dedicadoA função adicional requer condutores adicionais,resultando no projeto de 16 condutores do cabo EQ10 versus. 12 condutores em cabos de codificação mais simples.

P2: Como é que o 10m (6FX5002-2EQ10-1BA0) e 15m (6FX5002-2EQ10-1BF0) diferem na aplicação?

Os dois cabos são idênticos em especificações iguais condutores, diâmetro, conectores e conformidade com as normas.15 m para rotas entre 10 e 15 mA utilização de um cabo de 15 m onde 10 m é suficiente cria um excesso de cabo que deve ser gerido na instalação.

Q3: Qual é o comprimento máximo do cabo para o feedback do codificador EnDat nos sistemas SINAMICS?

A documentação SINAMICS S120 SMC20 especifica o comprimento máximo do cabo do codificador para os codificadores absolutos EnDat.O atraso da linha de transmissão e a capacidade do cabo afetam as margens de tempoA Siemens especifica o comprimento máximo do cabo para garantir uma transmissão de dados confiável.Confirmar as taxas de clock específicas do EnDat a partir da documentação SMC20.

P4: O 6FX5002-2EQ10-1BA0 é compatível com os codificadores absolutos SSI e com o EnDat?

A construção do cabo 6FX5002-2EQ10 (contagem de condutores, blindagem e conector) é projetada para a interface de codificador absoluto (EnDat) específica para motores SIMOTICS com codificadores absolutos integrados.Os codificadores SSI usam um protocolo de interface diferente e podem ter atribuições de pines diferentes Para as ligações de codificadores SSI, confirmar a partir da documentação da interface do codificador específico qual o tipo de cabo MOTION-CONNECT aplicável.
