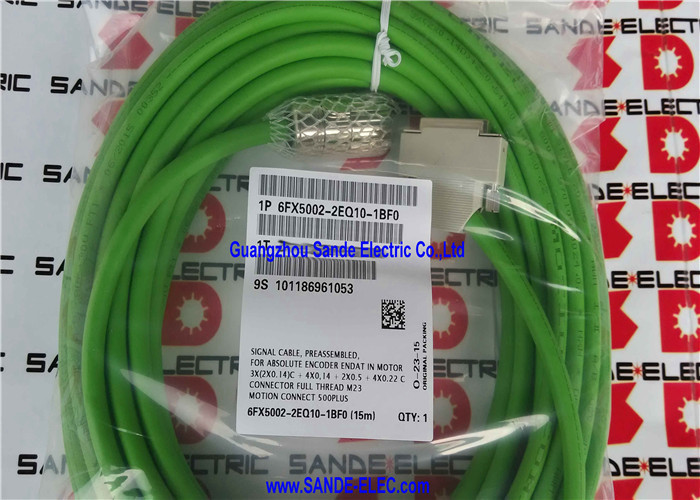

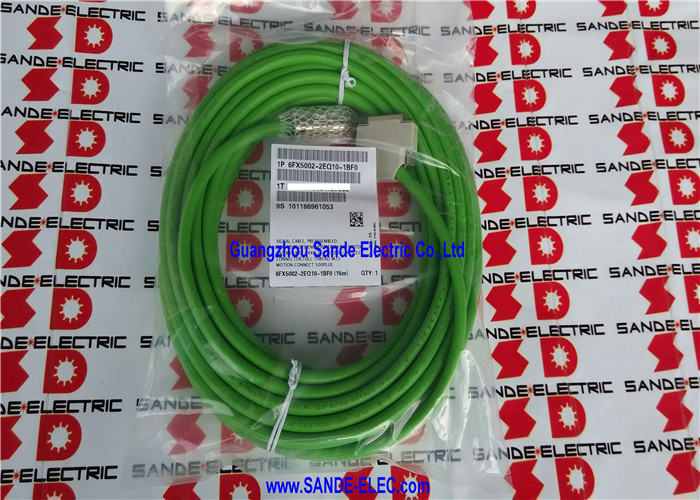

6FX5002-2EQ10-1BF0∙ Siemens Absolute Encoder Signal Cable 15m / M23 + 25 pin Sub-D / MOTION-CONNECT 500 / 16 Condutores / UL / CSA
Cable de sinal de codificador absoluto a 15 m
The 6FX5002-2EQ10-1BF0 is a 15-metre pre-assembled signal cable from Siemens' MOTION-CONNECT 500 Basic Line — the fixed-installation cable for connecting the absolute encoder integrated in SIMOTICS servo motors to the SINAMICS drive's encoder input interfaceO comprimento de 15 m serve instalações de accionamento de distância média, onde o servomotor está situado a aproximadamente 12-15 m do gabinete de accionamento através de encaminhamento por cabo fixo.
A designação MOTION-CONNECT 500 define-o como um cabo de linha básica concebido para instalação estática (fixa) ou predominantemente fixa, não para serviço de linha de cabo contínua.MOTION-CONNECT 500 cabos representam a escolha mais rentável para servo-instalações onde a rota do cabo não é submetida a flexão repetida.
Principais especificações
| Parâmetro |
Valor |
| Duração |
15 m |
| Condutores |
3×(2×0.14mm2) C + 4×0.14 + 2×0.5 + 4×0.23 |
| Diâmetro externo |
9.9mm |
| Nomenclatura de tensão |
30 V |
| Conectores |
M23 linha completa + sub-D de 25 pinos |
| Série |
MOÇÃO-CONEXO 500 |
| Padrão |
UL/CSA, DESINA |
Encodificador Absoluto O Que Este Cabo Conecta
Um codificador absoluto integrado no motor fornece informações completas sobre a posição do eixo dentro de uma revolução para os tipos de giro único, mais a contagem acumulada de voltas para as versões de várias voltas.Ao contrário dos codificadores incrementais que contam pulsos de uma marca de referência, o codificador absoluto mantém os dados de posição mesmo após a interrupção da alimentação.
O cabo 6FX5002-2EQ10 serve oEnDatinterface ¢ Protocolo de codificação serial de alta velocidade adoptado pela Siemens para codificadores absolutos integrados em servomotores SIMOTICS:
Canal de comunicação em série (pares de 3 × 2 × 0,14 mm2):O protocolo EnDat transmite dados de posição absoluta bidireccionalmente em pares de sinais diferenciais. A unidade envia pulsos de relógio e comandos.O codificador responde com dados de posição e informações de diagnóstico.
Conductores auxiliares (4 × 0,14 mm2):Sinais suplementares e linhas de comunicação específicas do motor para identificação do codificador, leitura de diagnóstico e monitorização térmica.
Com um diâmetro superior a 50 mm:A fonte de alimentação para a eletrónica do codificador no motor ‡ o codificador requer 5 V de corrente contínua a baixa corrente, alimentada através dos condutores de 0,5 mm2.
Conductores de trilhos de alta resolução (4 × 0,23 mm2):Canais de sinal adicionais para pistas de posição de alta resolução proporcionando a resolução angular mais fina além da resolução de base do canal serial.
Aplicações
SINAMICS S120 com interface SMC20 ou codificador de bordo:Centros de usinagem CNC e servo-propulsores industriais que utilizam o SINAMICS S120 com retroalimentação do codificador absoluta para operação direta do eixo livre de orientação. Não é necessária viagem do ponto de referência no arranque da máquina.
Dispositivos de transmissão CNC SINUMERIK:Os eixos da máquina-ferramenta controlados por SINUMERIK, onde o cabo de 15 m que vai do gabinete de accionamento para o motor se adapta à disposição física da máquina.
Servo posicionamento de alta precisão:Servo eixos que exigem a retenção da posição absoluta através de desligamento de energia O codificador absoluto elimina sequências de inicialização, melhorando o tempo de atividade da produção e o rendimento da máquina.
Perguntas frequentes
Q1: Qual é a distância máxima de travagem do cabo MOTION-CONNECT 500 e quando deve ser utilizado o 800PLUS?
Os cabos MOTION-CONNECT 500 são testados para percorrer distâncias de 5 metros, para aplicações em que o cabo se mova mais de 5 metros em serviço contínuo.É exigido o equivalente MOTION-CONNECT 800PLUS Dynamic Line (6FX8002-2EQ10)Para instalações estáticas ou de movimento lento dentro do limite de 5 m, o MOTION-CONNECT 500 é adequado tanto do ponto de vista técnico como comercial.
P2: Qual é a vantagem da retroalimentação do codificador absoluto em relação ao codificador incremental para eixos de servo CNC?
Um codificador absoluto retém dados de posição do eixo através de ciclos de potência, o motor SINAMICS conhece a posição exata do eixo imediatamente após a ligação.Requerendo um movimento de orientação de referência antes de o eixo poder funcionar em modo controlado por posiçãoOs eixos de codificação absolutos eliminam o ciclo de inicialização, reduzindo o tempo de configuração da máquina, particularmente valioso em máquinas de vários eixos, onde todos os eixos devem estar em casa antes que a produção possa começar.
Q3: Que módulo de interface de codificador SINAMICS se conecta aos cabos 6FX5002-2EQ10?
O conector Sub-D de 25 pinos combina com a entrada do codificador do módulo de sensor SINAMICS S120 SMC20.Alternativamente, alguns módulos de motor SINAMICS S120 têm uma entrada de codificador integrada que aceita a mesma interface Sub-D de 25 pinos.Confirmar a partir da documentação de configuração do hardware SINAMICS S120 qual o módulo de interface aplicável para a configuração específica da unidade.
P4: O 6FX5002-2EQ10-1BF0 (15m) pode substituir um cabo mais curto na mesma instalação?
Só se o cabo mais longo puder ser encaminhado sem violar os requisitos mínimos de raio de curvatura e sem criar um excesso de cabo enrolado que crie um loop de antena EMC.A selecção do comprimento correto do cabo para a instalação é preferível ao encaminhamento de um cabo mais longo com excesso deSe um cabo de 15 m já estiver instalado e precisar de substituição, confirme que o encaminhamento ainda acomode o comprimento de 15 m antes de encomendar.
