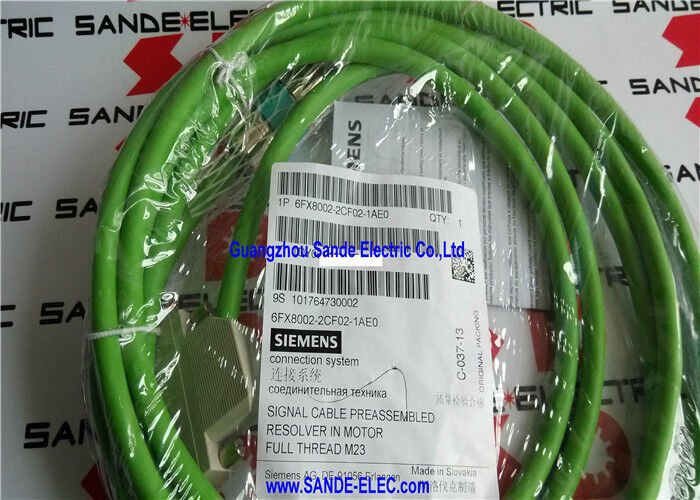

6FX8002-2CF02-1AE0∙ Siemens Resolver Signal Cable 4m / M23 + 25-Pin Sub-D / MOTION-CONNECT 800PLUS / DESINA / SINAMICS

Cable de retorno do resolvedor de curta duração para instalações de unidades compactas

The 6FX8002-2CF02-1AE0 is the 4-metre variant of Siemens' MOTION-CONNECT 800PLUS pre-assembled resolver signal cable — the compact-distance cable for drive installations where the servo motor sits close to the SINAMICS drive cabinetA 4 m, este cabo serve para ligações no interior do gabinete, eixos de máquina curtos e centros de usinagem compactos onde o motor e a unidade estão a curto alcance.

O cabo transporta o circuito de retorno do resolver completo entre o motor e o módulo de sensores SINAMICS SMC10 ou interface de resolver equivalente: alimentação de excitação da unidade para o resolver,e os sinais analógicos de posição seno/cosseno do resolvedor de volta para a unidade.

Principais especificações

MOTION-CONNECT 800PLUS Trailable Rateado

Apesar de seu curto comprimento de 4m, o 6FX8002-2CF02-1AE0 carrega a especificação completa MOTION-CONNECT 800PLUS:

Capacidade de flexão contínua:O cabo é classificado para o serviço de via de cabo (cadeia de arrastamento)e construção resistente à torção mantêm a integridade do sinal através de ciclos de dobra contínuos.

Resistência ao óleo reforçada:The 800PLUS designation adds resistance to cutting oils and hydraulic fluids beyond standard MOTION-CONNECT 800 — the resolver cable routes near motor surfaces where exposure to machine tool fluids is common.

Conformidade com o DESINA:A interface do conector M23 e a codificação de cores RAL cumprem as normas DESINA ¢ assegurando a consistência da interface com o hardware de acionamento da SINAMICS em todas as gerações de produtos.

Aplicações

SINAMICS S120 com SMC10 instalações compactas:Configurações de acionamento SINAMICS S120 utilizando o módulo de sensores SMC10 para feedback de posição do resolvedor,onde a distância entre o motor e o gabinete é inferior ou igual a 4 m ¢ comum em centros de usinagem compactos e equipamentos de ensaio montados em banco.

Motores montados no armário SINAMICS:Posições dos servomotores imediatamente adjacentes ao gabinete de comando ̇ motores de fuso em pequenos centros de torneamento CNC, acionamentos do eixo de alimentação em trituradoras compactas e instalações semelhantes de curta duração.

Partes para máquinas-ferramenta CNC:O cabo de 4 m serve como um cabo padrão de comprimento de colocação em serviço, útil quando o encaminhamento real do cabo necessita de avaliação antes de encomendar o comprimento mais longo definitivo.

Perguntas frequentes

P1: Por que escolher 6FX8002-2CF02-1AE0 em vez de uma variante mais longa para uma instalação curta?

Using the correct length avoids excess cable in the installation — excess cable coiled or tied in the cable tray creates minimum bend radius violations and reduces EMC performance by creating an unintended antenna loopPara um percurso de 4 m, o cabo 6FX8002-2CF02-1AE0 é o cabo certo.O próximo comprimento maior é necessário..

P2: O cabo resolvedor é intercambiável entre diferentes variantes do módulo de sensores SINAMICS?

O 6FX8002-2CF02 é especificado para a interface SMC10 Sensor Module.O cabo resolvedor não é intercambiável com os cabos de sinal do codificador. Confirme a partir da documentação de configuração de hardware SINAMICS S120 que a combinação SMC10/resolver é aplicável antes de selecionar este cabo.

P3: O comprimento do cabo afeta a precisão da medição do resolver nos sistemas SINAMICS?

Cabos mais longos aumentam a capacidade total e a carga de resistência nos circuitos de excitação e sinal do resolvedor.O comprimento excessivo do cabo atenua a amplitude do sinal seno/cosseno que atinge a entrada do ADC do SMC10.A documentação SMC10 especifica o comprimento máximo do cabo para o tipo de resolvedor específico o cabo de 4 m está bem dentro de qualquer limite de comprimento de cabo de resolvedor padrão e contribui para a carga mínima do sinal.

Q4: Que terminação de blindagem é necessária para 6FX8002-2CF02-1AE0?

The M23 and Sub-D connectors provide the shield termination at both ends — the connector housings ground the cable's overall shield to the motor frame (M23 end) and to the SMC10 module's chassis (Sub-D end)Não é necessária uma terminação separada do escudo de campo. Siga o manual de instalação do SINAMICS S120 para a ligação correta do escudo à terra no final do módulo.
