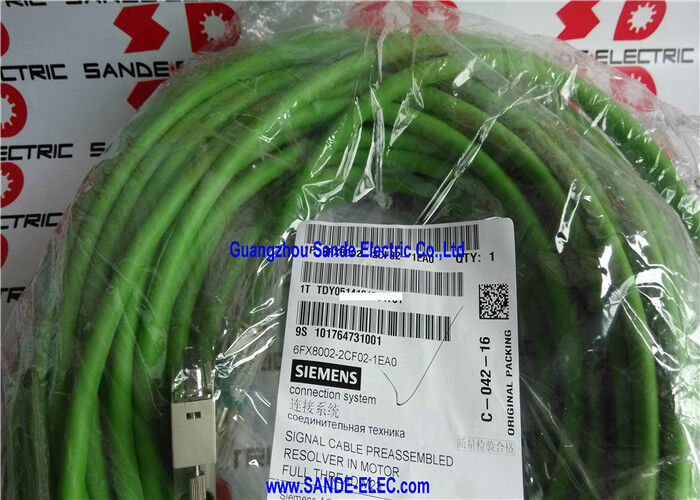

6FX8002-2CF02-1EA0∙ Siemens Resolver Signal Cable 40m / M23 Full Thread / RAL 6018 Green PUR / SMC10 Sensor Module / MOTION-CONNECT 800PLUS

Cabo de retorno do resolvedor para SINAMICS SMC10 a 40m

The 6FX8002-2CF02-1EA0 is a 40-metre pre-assembled signal cable connecting the SINAMICS S120 SMC10 Sensor Module to the resolver feedback device in servo motor applications using resolver position sensing. The SMC10 is a SINAMICS S120 module that provides the excitation voltage for the resolver and processes the resolver's sine/cosine output signals back to the drive's position feedback system — this cable is the physical signal link between the SMC10 and the motor resolver.

A 40 metros,O 6FX8002-2CF02-1EA0 serve instalações de eixo de servo onde o gabinete de acionamento SINAMICS está localizado a uma distância substancial do motor.

Principais especificações

MOTION-CONNECT 800PLUS

A designação "PLUS" em 6FX8002 identifica um desempenho melhorado dentro da família Dynamic Line:

Maior resistência ao óleo:Os cabos 800PLUS apresentam uma maior resistência aos óleos de corte e aos fluidos hidráulicos em comparação com os cabos da série 800 padrão testados para os requisitos de exposição química mais elevados dos ambientes de máquinas-ferramenta.

Distância de travessia do cabo estendido:Os cabos 800PLUS são testados para cabos que atravessam distâncias de até 50 metros, um alcance de viagem suportado mais longo do que a série 800 padrão.,A capacidade de percorrer uma distância prolongada pode ser directamente relevante.

Aplicações

Dispositivos de eixo de resolução SINAMICS S120:Todas as instalações SINAMICS S120 que utilizam o módulo de sensores SMC10 para a retroalimentação da posição do resolvedore servos gerais, onde um resolver é o dispositivo de feedback do motor.

Dispositivos de transmissão de eixo CNC de longo curso:Centros de usinagem de galpão, fresadoras de grande formato e moinhos de perfurar tipo piso onde o cabo de 40 m acomode a separação física entre o gabinete de acionamento e o motor.

Fabricação de máquinas-ferramenta CNC:Substituição ou recolocação de novos cabos de retorno de resolução para máquinas-ferramenta renovadas ou actualizadas que utilizam acionamentos SINAMICS S120

Manipulação e automação industriais:Sistemas de automação baseados no SINAMICS S120 com motores de feedback de resolução onde são necessários cabos de sinal de 40 m.

Perguntas frequentes

P1: Por que o cabo resolvedor usa pares torcidos enquanto outros cabos de sinal não?

Os sinais do resolvedor são voltagens analógicas de baixo nível. Os sinais seno e cosseno podem estar na faixa de milivolts a alguns volts, dependendo do ângulo do eixo.Construção de pares torcidos para cada canal (3 × 2 × 0).14mm2) proporciona transmissão de sinal diferencial Deixando apenas o sinal verdadeiroEsta rejeição de modo comum é essencial para um feedback de resolução confiável a mais de 40 m no ambiente de acionamento CNC eletricamente ruidoso.

P2: Pode o 6FX8002-2CF02-1EA0 ser prorrogado se 40m não for suficiente?

An extension cable (6FX8002-2CF04 series) is available for extending the base 6FX8002-2CF02 cable — specifically designed for this purpose with compatible connectors and matching electrical characteristicsO campo de ligação de cabos de sinal resolvedor por condutores de empalhe não é aceitável, pois introduz discontinuidades de impedância e pontos de entrada de ruído que degradam os sinais resolvedores analógicos.Se for necessária uma corrida total mais longa, utilizar o comprimento máximo do cabo da especificação SMC10 como limite de concepção.

P3: Por que a tensão nominal é de 30V para um cabo resolvedor?

30V é a tensão de trabalho dos condutores de sinal no cabo resolvedor, a excitação e as tensões de sinal no circuito resolvedor são sinais analógicos de baixa tensão bem abaixo deste nível.A classificação de 30V confirma que o isolamento do cabo é qualificado para os níveis de tensão do circuito SINAMICS SMC10 resolver, incluindo quaisquer transientesEste não é um cabo de tensão da rede. A classificação de 30 V reflete os níveis de sinal do circuito de medição.

P4: O que significa a designação DESINA para 6FX8002-2CF02-1EA0?

DESINA (Instalação Descentralizada para Automatização) é uma estrutura de normalização liderada pela Siemens que define tipos de conectores, códigos de cores, construção de cabos,para os cabos de transmissão por servoA designação DESINA confirma que o 6FX8002-2CF02-1EA0 está em conformidade com estas normas, incluindo a cor verde RAL 6018 para cabos resolvedores e a interface de conector de fio completo M23.A conformidade com o DESINA assegura uma, identificação de cabos e interfaces de conectores intercambiáveis em todas as gerações de motores SINAMICS.
