CABEL DE PODER 6FX8002-5DA11-1DA0 6FX8 002-5DA11-1DA0 6FX8OO2-5DA11-1DAO

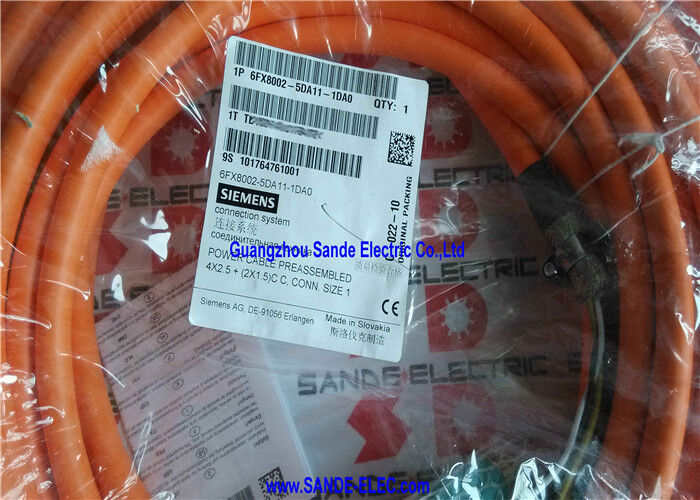

6FX8002-5DA11-1DA0 | Cabo de alimentação Siemens MOTION-CONNECT 800 — 30m / 4×2,5mm²+2×1,5mm² / Dinâmico / Servo Motor SINAMICS com Freio

Cabo de alimentação de linha dinâmica de 30 m para instalações SINAMICS

O 6FX8002-5DA11-1DA0 é um cabo de alimentação pré-montado de 30 metros da linha dinâmica MOTION-CONNECT 800 da Siemens - integrando quatro condutores de potência do motor e dois condutores de freio em um único conjunto de cabo altamente flexível para servo-drives SINAMICS. A especificação da Dynamic Line classifica este cabo para serviço contínuo em trilhos de cabos (corrente de arrasto): a construção resiste aos repetidos ciclos de flexão que ocorrem em transportadores de cabos ao longo da vida operacional de uma máquina-ferramenta, onde um cabo Basic Line se cansaria progressivamente e falharia.

A 30 m, o 6FX8002-5DA11-1DA0 é adequado para grandes instalações de servoeixos — centros de usinagem com eixos de longo curso, máquinas do tipo pórtico e equipamentos de automação industrial onde os gabinetes de acionamento estão localizados a uma distância significativa das posições do motor.

Especificações principais

Potência e Freio Combinados — Um Cabo, Duas Funções

Potência do motor (4×2,5mm²):Condutores trifásicos (U, V, W) e terra de proteção (PE) fornecem a corrente trifásica do inversor de frequência variável do motor. A seção transversal de 2,5 mm² corresponde à capacidade atual dos servomotores SIMOTICS na classe de potência intermediária - os acionamentos de eixo que dominam as máquinas-ferramenta CNC e as aplicações de automação industrial.

Alimentação do freio (2×1,5mm²):A alimentação CC para o freio de retenção eletromagnético integrado do motor. Com 30 m de comprimento de cabo, a seção transversal de 1,5 mm² limita a queda de tensão no circuito do freio a um nível aceitável – garantindo que a tensão total de liberação do freio de 24 V atinja a bobina do freio do motor. O uso de condutores de freio de seção transversal menor em um percurso de 30 m resultaria em queda excessiva de tensão e liberação do freio não confiável.

Vantagem de montagem de cabo único:O roteamento de dois cabos separados através de uma bandeja de cabos para cada motor com freio – um cabo de alimentação e um cabo de freio – dobra o preenchimento da bandeja de cabos e o número de entradas do conector do motor. O design combinado do 6FX8002-5DA11-1DA0 divide ambos pela metade, simplificando o projeto da trilha de cabos e a configuração da caixa de junção do motor.

Aplicativos

Centros de usinagem CNC:Cabos de alimentação de eixo servo para centros de usinagem verticais e horizontais — eixos que exigem roteamento de cabos com cabos de 30 m entre o gabinete do inversor e o motor.

Sistemas de usinagem de pórtico:Fresadoras e furadeiras de grande porte onde as posições do servo motor estão a uma distância estendida do gabinete de acionamento localizado centralmente.

Automação industrial:Sistemas de servoposicionamento controlados por SINAMICS, máquinas de transferência e equipamentos de automação de precisão com eixos roteados por cabos de longo curso.

Manuseio e logística:Armazenamento e recuperação automatizados, automação de armazéns e equipamentos de logística de alto armazenamento com servo drives SINAMICS e requisitos de cabo de alimentação de 30 m.

Perguntas frequentes

P1: O que diferencia o MOTION-CONNECT 800 do MOTION-CONNECT 500 para aplicações em trilhos de cabos?

O MOTION-CONNECT 800 é classificado para serviço contínuo em trilhos de cabos com ciclo de vida flexível definido. O MOTION-CONNECT 500 (Linha Básica) é para aplicações estáticas ou de movimento lento — apenas reposicionamento ocasional. Em uma bandeja de cabos em movimento contínuo, somente cabos MOTION-CONNECT 800 Dynamic Line devem ser usados. Usar um cabo da série 500 em uma bandeja de cabos causa fadiga e falha prematura do condutor.

Q2: Quais parâmetros da trilha de cabos devem ser verificados para 6FX8002-5DA11-1DA0?

O raio de curvatura interno da bandeja de cabos deve atender ou exceder o raio de curvatura dinâmico mínimo do cabo — aproximadamente 7,5× o diâmetro externo de 12,9 mm (aproximadamente 97 mm). A largura do trilho deve acomodar o diâmetro de 12,9 mm do cabo com a separação necessária entre os cabos. Confirme os valores exatos dos dados técnicos do MOTION-CONNECT 800 da Siemens. Exceder o raio de curvatura mínimo causa fadiga acelerada do condutor.

Q3: O 6FX8002-5DA11-1DA0 pode ser usado em instalações estáticas (fixas)?

Sim — um cabo Dynamic Line sempre atende aos requisitos de uma instalação estática. O inverso não é verdade. Para aplicações estáticas, tanto a série 500 quanto a série 800 são aceitáveis; para trilhos de cabos, somente cabos da série 800 (Linha Dinâmica) devem ser usados.

Q4: Com quais módulos de motor SINAMICS o 6FX8002-5DA11-1DA0 é compatível?

O tipo de cabo 6FX8002-5DA11 conecta servomotores SIMOTICS (1FT7, 1FK7 e séries relacionadas) com o conector de alimentação M40 DESINA (tamanho 1/1.5) aos módulos de motor SINAMICS S120. Confirme o tamanho específico do conector e a combinação do módulo do motor na documentação de configuração de hardware do SINAMICS S120 para o sistema de acionamento específico. Os condutores de 2,5 mm² do cabo correspondem à classe de corrente do motor para a qual este tamanho de conector é especificado.
