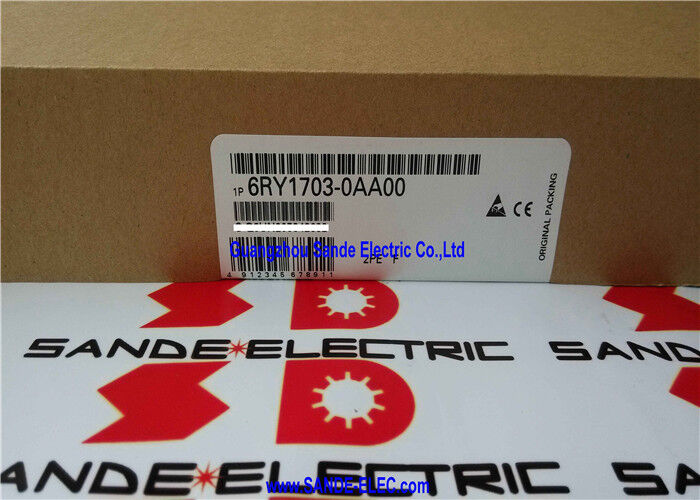

Siemens 6RY1703-0AA00 | SIMOREG DC-MASTER 6RA70 CUD1 Placa de Controle Eletrônico — C98043-A7001-L1

Número da Peça: 6RY1703-0AA00

Designação Interna do Componente: C98043-A7001-L1

Fabricante: Siemens AG (Alemanha)

Tipo de Produto: CUD1 — Placa de Controle em Malha Fechada (Controle Eletrônico / Placa Micro)

Visão Geral

O 6RY1703-0AA00 é o número de pedido de mercado para a placa CUD1 (Control Unit Digital 1) — a placa de controle digital principal no coração de cada inversor CC Siemens SIMOREG DC-MASTER 6RA70. A designação da etiqueta do componente interno C98043-A7001-L1 a identifica como a versão da série L1 do CUD1.

O CUD1 é o cérebro do SIMOREG 6RA70. Dois microprocessadores nesta placa executam todas as funções de controle em malha fechada do inversor: o loop de regulação de corrente do induzido, o loop de controle de velocidade, a característica de enfraquecimento de campo, o gerador de função de rampa e os algoritmos de monitoramento de proteção. A placa também contém o conjunto completo de parâmetros do inversor, gerencia a interface serial DriveMonitor para comissionamento e gerencia qualquer comunicação de barramento de campo através das placas de opção conectadas em seus slots de expansão.

A plataforma 6RA70 divide sua eletrônica em três placas principais: a CUD1 (esta placa — controle), a PIB/C98043-A7002 (interface de potência — disparo do tiristor) e a FSB/C98043-A7004 (alimentação de campo). A CUD1 é a única placa que armazena os parâmetros do inversor. Quando um CUD1 é substituído, o conjunto de parâmetros do inversor deve ser reinserido a partir de um backup documentado — as outras duas placas não contêm dados de configuração.

A designação L1 identifica a geração de design CUD1 mais antiga. Inversores com C98043-A7001-L1 são identificados como Estado de Produção A1 ou A2. Esses inversores aceitam apenas as versões de software 1.xx e 2.xx. Inversores posteriores (Estado de Produção A3 e acima) usam a placa L2 e executam as versões de software 3.xx e acima. Essa relação de compatibilidade hardware/software deve ser respeitada — carregar versões de software incorretas corrompe o CUD1.

Especificações Principais

Armazenamento de Parâmetros e Comissionamento do Inversor

O CUD1 armazena o conjunto completo de parâmetros que define o comportamento do inversor: dados do motor, ganhos do regulador em malha fechada, tempos de rampa, configuração de E/S, fontes de setpoint e limites de proteção. Todos esses dados de configuração residem no CUD1 — não em nenhuma outra placa do inversor.

Ao substituir um CUD1, o backup de parâmetros é essencial. Sem um backup documentado, o inversor requer comissionamento completo: reinserção dos dados do motor, auto-ajuste do regulador, reconfiguração de E/S e verificação de todas as configurações de proteção. Em um ambiente de produção, isso pode significar tempo de inatividade prolongado.

O DriveMonitor — a ferramenta de comissionamento baseada em PC da Siemens para o 6RA70 — pode baixar o conjunto completo de parâmetros para um arquivo de PC. Qualquer local com inversores SIMOREG 6RA70 deve ter um backup de parâmetros DriveMonitor atual para cada inversor como prática de manutenção padrão, independentemente de uma falha de placa ser antecipada.

Compatibilidade da Placa L1 vs L2

O C98043-A7001-L1 (6RY1703-0AA00) atende aos inversores do Estado de Produção A1 e A2. Esses inversores são identificáveis pela placa de identificação. Ao adquirir uma substituição, confirmar que a série L da placa de substituição corresponde ao estado de produção do inversor instalado é obrigatório.

Instalar uma placa L2 em um inversor L1/A1-A2 (ou vice-versa) produz uma combinação hardware-software incompatível que impede o funcionamento do inversor. A incompatibilidade será evidente na energização — o inversor não inicializará corretamente.

FAQ

P1: O SIMOREG 6RA70 exibe F063 (falha de RAM) ou F064 (falha de ROM) a cada energização, impedindo qualquer operação. O CUD1 (6RY1703-0AA00) é a causa provável?

F063 e F064 na energização indicam uma falha de memória nos componentes internos de RAM ou ROM do CUD1 — esses componentes estão na própria placa CUD1. Uma falha de memória confirmada significa que o CUD1 falhou e deve ser substituído. Antes de fazer o pedido, confirme o estado de produção na placa de identificação do inversor para garantir que a substituição seja da série L1.

P2: O 6RY1703-0AA00 foi descontinuado em 2007. Ele ainda está disponível?

O mercado de reposição especializado em inversores CC industriais possui placas CUD1 testadas desta série. Programas de troca — onde a placa defeituosa é devolvida para crédito em uma unidade testada — são comuns com especialistas em reparo de inversores CC. Confirme a série L em qualquer placa adquirida corresponde ao requisito L1 antes da compra.

P3: O CUD1 com falha não possui backup de parâmetros. Qual é o procedimento de recommissionamento?

É necessário recommissionamento completo: entrada dos dados da placa de identificação do motor (resistência do induzido, indutância, corrente nominal, velocidade), auto-ajuste do regulador (loop de corrente e velocidade), configuração de E/S e setpoint, e verificação dos limites de proteção. O guia de comissionamento SIMOREG 6RA70 da Siemens (disponível através do Suporte Industrial Siemens) detalha o procedimento. Reserve pelo menos um dia inteiro para um inversor sem conjunto de parâmetros inicial.

P4: Uma placa C98043-A7001-L2 (6RY1703-0AA01) pode ser usada se a L1 não estiver disponível?

Não — a placa L2 é projetada para inversores do Estado de Produção A3 e acima e requer versões de software 3.xx. Instalar hardware L2 em um inversor L1/A1-A2 com software compatível com L1 produzirá uma combinação incompatível. O inversor não funcionará corretamente. Se uma placa L1 não estiver disponível, um caminho de atualização de hardware e software para toda a geração CUD1 (convertendo para L2 com software correspondente) pode ser uma opção com suporte especializado para inversores CC, mas requer planejamento cuidadoso e não é uma simples troca de placa.

P5: A plataforma 6RA70 está envelhecendo. Existe um caminho de migração moderno se o CUD1 não puder ser obtido?

O SINAMICS DCM (DC Master) é a plataforma atual de conversores CC da Siemens e o sucessor direto do SIMOREG 6RA70. A migração do 6RA70 para o SINAMICS DCM mantém o motor CC existente — apenas a eletrônica do conversor é substituída. O DCM cobre a mesma faixa de potência e usa PROFIBUS/PROFINET em vez da arquitetura serial/barramento de campo do 6RA70. Para locais onde a obtenção do CUD1 se tornou não confiável, uma migração planejada para o SINAMICS DCM é a solução de longo prazo.
