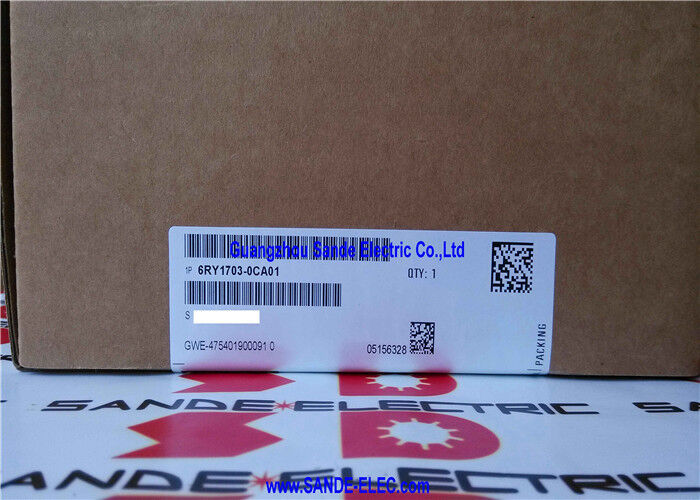

Placa de Alimentação de Campo Siemens 6RY1703-0CA01

A Siemens 6RY1703-0CA01 é uma placa de alimentação de campo / seção de potência de campo usada na plataforma SIMOREG DC Master.

O portal próprio da Siemens a identifica como “seção de potência de campo para 600A”, enquanto o material de aplicação da Siemens para a série 6RA70 explica que esses drives são usados para a alimentação de armadura e campo de motores CC e suportam vários modos de operação de alimentação de campo, incluindo alimentação de campo autônoma, controle de setpoint de corrente de campo externa e operação como escravo de campo com um mestre de alimentação de armadura.

Dados do catálogo comercial para a mesma peça listam 6RY17030CA01 como o número do catálogo, a associam ao SIMOREG DC Master Base Drive Panel, e fornecem uma faixa de operação de 140 a 510 A a 460 V.

Material de diagnóstico de falhas da Siemens para dispositivos 6RA70 também explica que o módulo de campo consiste em C98043-A7014 + C98043-A7015, e que o A7014 lida com os pulsos de disparo da alimentação de campo juntamente com a detecção de corrente de campo baseada em shunt.

Dados do Produto

Cenários de Aplicação

A 6RY1703-0CA01 é usada em aplicações de alimentação de campo de motores CC construídas em torno de drives SIMOREG 6RA70.

A Siemens documenta quatro arranjos práticos de alimentação de campo para esta plataforma: corrente de campo fixa interna, setpoint de corrente de campo analógico externo, alimentação de campo ligada a uma unidade de alimentação de armadura via interface peer-to-peer, e reversão de campo. Isso torna esta placa relevante em sistemas de drives CC onde o controle estável da corrente de campo faz parte da arquitetura do drive, em vez de uma função adicional externa.

Por que Escolher Este Produto

Esta placa é uma forte opção quando o drive CC instalado já utiliza a seção de alimentação de campo SIMOREG e o reparo precisa permanecer alinhado com o caminho original do hardware 6RA70.

Seu valor não é apenas por ser uma PCB de reposição Siemens, mas por pertencer à seção de potência de campo do drive, que afeta diretamente a geração de corrente de campo, a sincronização e as funções relacionadas de medição do lado de campo.

FAQ

Q1. Que tipo de placa é a 6RY1703-0CA01?
A 6RY1703-0CA01 é uma placa de alimentação de campo para a plataforma SIMOREG DC Master. A Siemens a descreve como uma seção de potência de campo para 600A.

Q2. O que esta placa faz no sistema?
Seu papel é lidar com a seção de alimentação de campo do drive CC. O material de aplicação da Siemens para o 6RA70 explica que a plataforma de drive é usada para a alimentação de armadura e campo de motores CC e suporta múltiplos modos de operação de controle de campo.

Q3. O que deve ser verificado ao selecionar a 6RY1703-0CA01?
Confirme o número exato do pedido, a plataforma SIMOREG / 6RA70, e a configuração de alimentação de campo instalada. Se o drive faz parte de uma configuração de painel de drive base, a família de painel SIMOREG correspondente também deve ser verificada.

Q4. Como a especificação chave deve ser entendida?
Os identificadores mais úteis são seção de potência de campo, até 600 A, e a plataforma correspondente SIMOREG DC Master.

Uma entrada de catálogo também lista 140 a 510 A a 460 V, que é uma referência prática de seleção de painel para esta peça.

Q5. Como diagnosticar falhas antes de substituir esta placa?
Para diagnóstico do lado de campo do 6RA70, a Siemens observa que o comportamento da corrente de campo pode ser verificado através de parâmetros como r034, r035 e r036, e que o módulo de campo lida com os pulsos de disparo de campo e a detecção de corrente de campo.

A Siemens também afirma que após a substituição de módulos de campo como A7014+A7015, um ajuste de offset com P051 = 22 é necessário.

Isso torna importante confirmar uma falha genuína do módulo de campo antes da substituição e completar o ajuste necessário depois.
