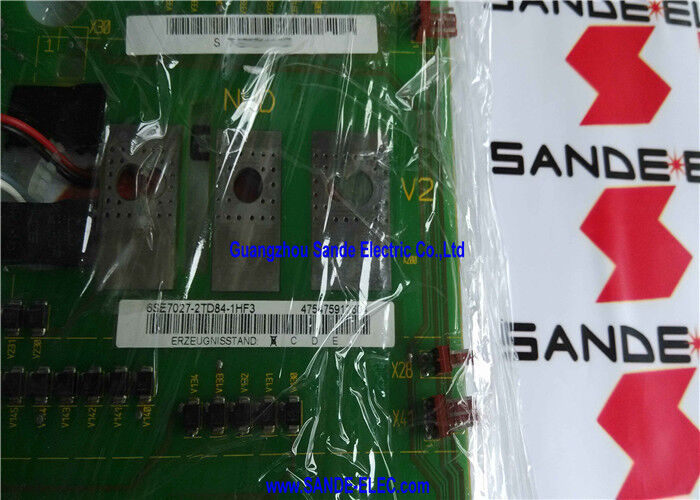

Simens Simovert Masterdrives Controlador de potência 510VDC-620VDC 6SE7027-2TD84-1HF3

6SE7027-2TD84-1HF3 | Módulo controlador de energia Siemens SIMOVERT MASTERDRIVES PEU — 72A / 510–620V DC / 1,5 kg / Unidade básica

PEU em 72A – A classe de tensão TD84

O 6SE7027-2TD84-1HF3 é o PEU (Power Electronics Unit) para inversores SIMOVERT MASTERDRIVES na classe 72A / 510–620V DC – identificado pela designação de tensão TD84. A especificação confirmada do barramento CC (510–620V CC) coloca este PEU na classe de tensão padrão do inversor MASTERDRIVES.

Dentro da família MASTERDRIVES PEU, a classificação de 72A é compartilhada entre diferentes variantes de classe de tensão:

• 6SE7027-2ED84-1HF5:PEU 72A na classe de entrada 380–460 Vca
• 6SE7027-2TD84-1HF3:PEU 72A na classe de tensão TD84 (barramento 510–620V DC)

Ambos servem drives MASTERDRIVES com classificação 72A, mas as designações TD84 e ED84 identificam diferentes variantes de drive – é essencial confirmar o PEU correto na placa de identificação do drive instalado.

Especificações principais

72A no Contexto MASTERDRIVES

Com corrente de saída de 72A, o PEU 6SE7027-2TD84-1HF3 atende às aplicações MASTERDRIVES de médio porte:

Potência do motor em 72A / 380–460V CA:Aproximadamente 37–45kW de potência de motor trifásico – a classe que abrange grandes ventiladores industriais, bombas pesadas, transportadores e acionamentos principais de máquinas-ferramenta na faixa de 37–55kW.

Classificações PEU adjacentes na classe TD84:A família MASTERDRIVES PEU na classe de tensão TD84 também inclui 47A (6SE7024-7TD84-1HF3) – a variante 47A que atende motores menores na mesma classe de tensão, confirmada em listagens adjacentes do eBay e do mercado.

Cenários de aplicação

Falha no estágio de potência do MASTERDRIVES — classe TD84:Um inversor SIMOVERT MASTERDRIVES da classe 72A TD84 desenvolve alarmes de estágio de potência – falha de IGBT, sobretensão do barramento CC ou falha do inversor de porta. A unidade de controle é verificada como íntegra. 6SE7027-2TD84-1HF3 é substituído, restaurando o estágio completo de potência do inversor.

Expansão da configuração da unidade básica:Uma instalação que instala módulos opcionais em um inversor base MASTERDRIVES verifica se o PEU instalado é 6SE7027-2TD84-1HF3 antes de prosseguir - confirmando o hardware do inversor base antes de adicionar opções de comunicação ou frenagem.

Perguntas frequentes

Q1: Qual é a diferença entre 6SE7027-2TD84-1HF3 e 6SE7027-2ED84-1HF5 – ambos são módulos 72A PEU?

Ambas são unidades eletrônicas de potência 72A PEU para MASTERDRIVES, mas atendem a diferentes variantes de inversores de classe de tensão – as designações TD84 e ED84 identificam diferentes configurações de alimentação de entrada CA dentro da linha MASTERDRIVES. Sempre confirme na placa de identificação do inversor instalado qual classe de tensão (TD84 ou ED84) se aplica antes de fazer o pedido, pois instalar a variante PEU errada pode causar incompatibilidade com a unidade de controle do inversor.

P2: O que significa "Base Drive" para 6SE7027-2TD84-1HF3 e quais opções podem ser adicionadas?

A designação Base Drive indica que este PEU fornece a função fundamental do inversor – velocidade do motor e controle de torque a partir da unidade de controle MASTERDRIVES. A capacidade de expansão opcional inclui: unidades de frenagem para desaceleração rápida com frenagem por resistor, placas de comunicação PROFIBUS ou DeviceNet, módulos de feedback de encoder e placas opcionais de tecnologia para funções de controle especializadas. Estas opções são adicionadas ao sistema de acionamento separadamente da PEU base.

Q3: Quais códigos de falha MASTERDRIVES indicam uma falha 6SE7027-2TD84-1HF3 PEU?

As falhas PEU produzem códigos de alarme do estágio de potência — F001 (sobrecorrente), F002 (sobretensão), F006 (falha IGBT) ou F026 (falha na unidade de portão) — que aparecem no painel de operação do inversor ou na unidade de parametrização. Estes indicam uma falha no hardware de energia em vez de uma falha na unidade de controle ou na comunicação. Confirme a categoria do código de falha antes de remover o PEU — as falhas da unidade de controle produzem padrões de alarme diferentes e são resolvidas substituindo o módulo de controle em vez do PEU.

P4: Depois de substituir 6SE7027-2TD84-1HF3, os parâmetros do inversor são afetados?

Não. Os parâmetros do inversor são armazenados na unidade de controle MASTERDRIVES — e não no hardware de energia PEU. A substituição do PEU não afeta quaisquer dados armazenados do motor, limites de velocidade, tempos de rampa ou ajuste da malha de controle. Depois de instalar o substituto e concluir a instalação física, ligue o inversor e verifique se ele passou no autoteste antes de ativar o motor.

P5: Quais precauções de segurança se aplicam ao substituir 6SE7027-2TD84-1HF3?

Isole e bloqueie a alimentação da unidade MASTERDRIVES. Os capacitores do barramento CC no PEU 72A retêm tensão perigosa (faixa de 510–620 V CC) por um longo período após a remoção da rede elétrica. Siga o procedimento de espera pela descarga do capacitor do manual de manutenção MASTERDRIVES e verifique se a tensão do barramento está abaixo de 50V com um voltímetro calibrado antes de acessar o PEU. O PEU de 1,5 kg requer um manuseio cuidadoso — use ambas as mãos ao remover e instalar o módulo.
