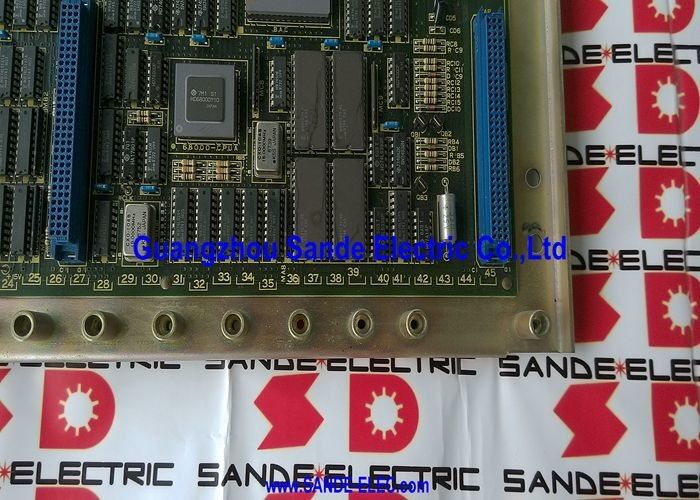

Fanuc PC Board A16B-1010-0200 A16B-1O1O-O2OO

A16B-1010-0200 | PCB mestre digital FANUC Série 11-A - F11 / Fibra óptica / Placas de eixo periférico / CRT de 9" e 14" / 11M e 11T

Série 11 — CNC digital de primeira geração da FANUC

A Série 11 (F11) da FANUC representa um marco importante na história do CNC: foi um dos sistemas CNC digitais de primeira geração da FANUC. As gerações anteriores de CNC da FANUC utilizavam servocomunicação analógica e arquiteturas de controlo digital relativamente simples. A Série 11 fez a transição para o controle de acionamento digital — uma etapa fundamental de engenharia que melhorou a precisão do servo, reduziu o desvio e eliminou os requisitos de calibração analógica dos sistemas anteriores.

A designação "Digital Master PCB 11 Control" na descrição do usuário faz referência direta à identidade desta geração. A A16B-1010-0200 é a placa mestre da primeira variante desta arquitetura digital – a geração 11-A (Modelo A).

Especificações principais

CRT de 9 ou 14 polegadas — Opções de configuração de exibição

O A16B-1010-0200 suporta duas opções de monitor CRT, determinadas pela placa de processador gráfico instalada:

CRT de 9 polegadas (monocromático):Exibição padrão para operação CNC baseada em texto — exibição do programa, posições dos eixos, tabelas de parâmetros e mensagens de alarme. Tela compacta apropriada para painéis de operação menores.

CRT colorido de 14 polegadas:Visor colorido maior que permite a exibição gráfica colorida do caminho da ferramenta e uma interface de operação aprimorada. Usado quando uma interface de operação maior e colorida foi especificada pelo fabricante da máquina.

A placa de processador gráfico instalada no slot gráfico do CNC determina qual tipo de display está ativo. A placa mestre A16B-1010-0200 suporta ambas as configurações.

Cenários de aplicação

Substituição da placa mestre do centro de usinagem Série 11-M:Um centro de maquinação FANUC 11-M não consegue inicializar — ecrã em branco, sem função de eixo, sem resposta. A placa mestre A16B-1010-0200 é identificada como falha. A substituição pela configuração original do módulo (placas de eixo, placas de memória, processador gráfico reinstaladas) restaura a operação completa do 11-M.

Reforma do centro de torneamento Série 11-T:Um antigo centro de torneamento 11-T foi reformado para continuar o serviço de produção. O A16B-1010-0200 é substituído como núcleo da renovação do sistema de controle, redefinindo a vida útil da placa mestre.

Perguntas frequentes

Q1: Qual é a diferença entre as variantes da Série 11-A e posteriores da Série 11 na série A16B-1010?

A A16B-1010-0200 é a placa mestre de primeira geração (11-A) para o CNC digital Série 11. Variantes posteriores da Série 11 – incluindo as gerações 11-B e 11-C da série A16B-1010 – incorporaram atualizações de hardware melhorando o desempenho, expandindo a capacidade de memória e refinando a arquitetura de controle de eixo. Os números de peça adjacentes na faixa A16B-1010 (como A16B-1010-0210, A16B-1010-0321, A16B-1010-0331) representam essas gerações posteriores. O A16B-1010-0200 é o ponto de partida 11-A da família CNC digital Série 11.

P2: A interface de fibra óptica no A16B-1010-0200 utiliza o mesmo protocolo FSSB dos sistemas FANUC posteriores?

Não. A interface de fibra óptica no A16B-1010-0200 é para dados do sistema e transmissão de sinais gráficos entre a placa mestre e a unidade de exibição/gráfica — é um link de comunicação de dados para fins de exibição. Isso é diferente do FSSB (Fanuc Servo Serial Bus) posterior da FANUC, que é uma interface de comando de servo drive de fibra óptica. A fibra óptica no contexto da Série 11 serve a um propósito arquitetônico diferente.

Q3: Todas as placas de memória e eixos da instalação original do A16B-1010-0200 são reutilizadas em uma placa de substituição?

Sim. As placas de eixo periférico, placa de processador gráfico, placas de memória e módulos associados devem ser removidos da placa mestre com falha e reinstalados na substituição A16B-1010-0200. Essas placas e módulos carregam a configuração do eixo, o tipo de display e o software do sistema. Transferi-los para a placa de substituição preserva a configuração original do sistema sem exigir uma reconstrução completa do zero.

Q4: Qual backup de dados é necessário antes de substituir o A16B-1010-0200?

Faça backup de todos os parâmetros CNC e programas de peças armazenados antes de remover a placa mestre. Na era da Série 11, o backup normalmente é realizado via RS-232C para um perfurador de fita de papel, gravador de fita cassete ou PC conectado por RS-232C, dependendo das opções de E/S da máquina. Confirme no manual de manutenção da Série 11 qual método de backup está disponível na máquina específica antes de iniciar a substituição.
