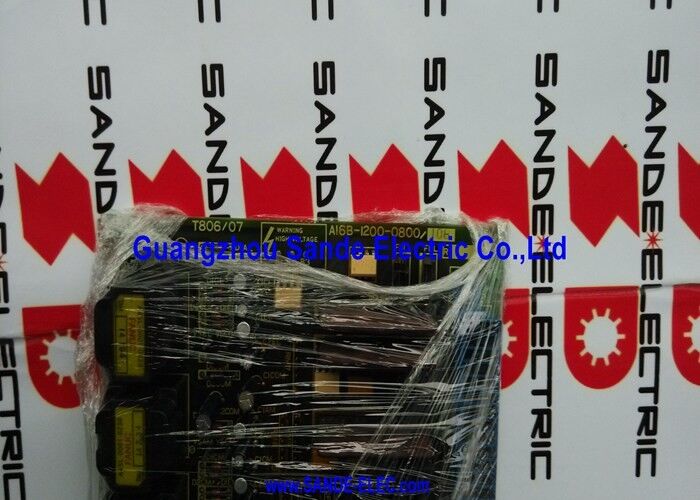

A16B-1200-0800 | PCB de servocontrole digital duplo FANUC Série S — Eixo duplo / PWM / A06B-6058 / 0-B / 0-C / Série 15

Servo Drives Série S — A geração CNC que esta placa atendeu

Os servo amplificadores CA da série S da FANUC (série A06B-6058) representam a segunda geração de servo-drives CA digitais da FANUC — lançados juntamente com os primeiros sistemas CNC digitais do final da década de 1980. Esses drives substituíram a geração anterior de servo analógico e servo amplificador, trazendo controle PWM digital para eixos de máquinas-ferramenta.

A A16B-1200-0800 é a placa de controle superior para os inversores de eixo duplo da série S. Ele fica no topo da unidade de acionamento como o PCB superior – a camada de inteligência de processamento e controle sobre o estágio de energia abaixo. Quando o CNC envia comandos de eixo para o inversor A06B-6058, o A16B-1200-0800 os recebe, processa e gera os sinais do inversor de porta PWM que comandam os transistores de potência na seção de potência do inversor.

Especificações principais

PWM Digital — Como a Placa Comanda os Drives

No servocontrole PWM digital, o A16B-1200-0800 calcula a corrente necessária do motor para cada eixo a partir da posição e do erro de velocidade entre a posição comandada e a posição real do eixo. Ele traduz esse comando de corrente em um ciclo de trabalho PWM – a relação entre o tempo ligado e o tempo desligado no ciclo de comutação do transistor – que os transistores de potência do inversor executam em alta frequência.

O resultado é uma corrente do motor cujo valor médio segue de perto a referência comandada. Quanto maior a frequência de comutação PWM, mais suave será a corrente do motor e menor será a ondulação de torque no eixo. Esta abordagem PWM digital substituiu a antiga abordagem de referência de corrente analógica, proporcionando uma resposta de eixo mais consistente em condições variáveis ​​de carga e temperatura.

Cenários de aplicação

Alarme do eixo de acionamento da série S:Um centro de usinagem com acionamentos de eixo duplo A06B-6058-H222 desenvolve um alarme servo de eixo duplo. Depois de confirmar que a seção de potência e os cabos do motor estão intactos, o cartão de controle A16B-1200-0800 é identificado como a falha. As configurações do jumper são anotadas na placa com falha, instaladas na placa substituta e a unidade retorna ao serviço normal.

Manutenção do servoacionamento CNC 0-C:Um sistema de controle 0-C mais antigo executando inversores da série S teve sua placa de controle A16B-1200-0800 substituída durante uma revisão planejada do servoconversor.

Perguntas frequentes

Q1: Qual é a diferença entre a A16B-1200-0800 e outras placas da série A16B-1200?

A série A16B-1200 abrange várias placas de servocontrole da série S em diferentes configurações de inversores e tamanhos de motores. A variante 0800 é a placa de eixo duplo para os inversores médios A06B-6058-H22x, cobrindo faixas de motores de 0S/0S a 20S/20S. Outros números de peça A16B-1200 atendem a diferentes modelos de inversores da série S ou configurações de eixo único.

P2: O A16B-1200-0800 pode ser usado em unidades da série S diferentes de A06B-6058-H22x?

O A16B-1200-0800 está confirmado para A06B-6058-H221 até H224 (unidades 6058 gêmeas). Outras variantes do A06B-6058 (diferentes classificações de corrente ou versões de eixo único) podem exigir diferentes variantes de cartão de controle. Sempre verifique o modelo específico do inversor na placa de identificação do inversor e faça referência cruzada com a lista de peças sobressalentes do inversor antes de fazer o pedido.

Q3: O que acontece se os jumpers S1 e S2 estiverem configurados incorretamente?

Configurações incorretas de jumper no A16B-1200-0800 normalmente se manifestam como: alarmes de servo imediatamente na habilitação do inversor; velocidade incorreta do eixo ou comportamento de erro subsequente; eixo movendo-se em velocidade errada; ou acione alarmes de sobrecorrente sob condições de baixa carga. Sempre compare a configuração do jumper da placa substituta com a documentação de manutenção da unidade e as configurações da placa original antes de ligar o sistema.

Q4: O A16B-1200-0800 é compatível com sistemas CNC FSSB (Fanuc Servo Serial Bus)?

Não. As unidades A06B-6058 da série S usam uma interface serial mais antiga — não FSSB. O FSSB foi introduzido com as séries Alpha e Alpha-i no CNC de i geração. O A16B-1200-0800 é compatível com sistemas CNC que usam a interface de barramento servo da série S: controles CNC da série 0-B, 0-C, 15. Os sistemas CNC de geração i (16i, 18i, 21i) usam FSSB e requerem servo-drives da série Alpha-i ou Beta-i.

Q5: A substituição do A16B-1200-0800 requer alterações nos parâmetros do servo CNC?

Os parâmetros do servo (ganhos do eixo, ID do motor, tipo de encoder) são armazenados na memória de parâmetros do CNC. A substituição do A16B-1200-0800 não altera estes parâmetros. No entanto, as configurações dos jumpers S1 e S2 na placa de substituição devem corresponder fisicamente à configuração do motor e do inversor — estas são etapas de configuração de hardware, não alterações de parâmetros do CNC. Depois de instalar os jumpers corretos, confirme a prontidão do servo em baixa velocidade antes da produção completa.
