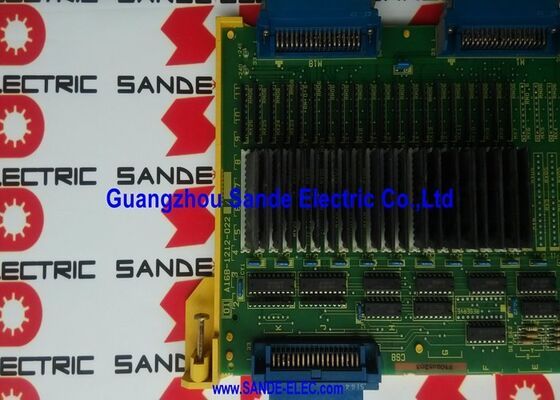

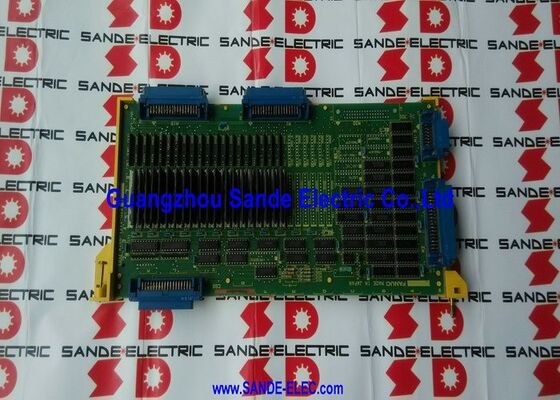

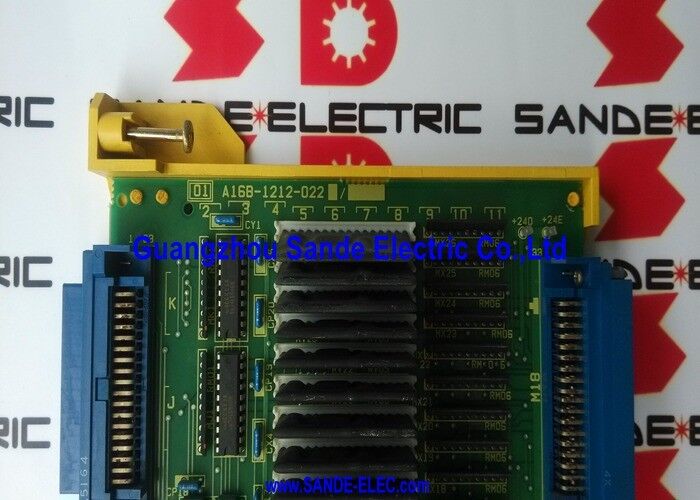

Fanuc PC Board A16B-1212-0220 A16B-1212-O22O

A16B-1212-0220 | Placa de E/S FANUC Série 0-C C7 — 104 DI / 72 DO / 0-MC / 0-TC / 0-MD / 0-TD / Montagem sem superfície / Totalmente preenchida

104 entradas e 72 saídas — Controle de máquina em escala

A contagem de sinais do A16B-1212-0220 reflete as necessidades de uma máquina-ferramenta CNC totalmente equipada. Conte os sinais necessários em um centro de usinagem típico:

Entradas para CNC (104 disponíveis):Chaves de limite de ultrapassagem do eixo (6–12), sonda de comprimento da ferramenta, sensor de nível de líquido refrigerante, pressostatos hidráulicos, porta aberta/fechada, palete fixada, sensores de posição do magazine de ferramentas, detecção de quebra de ferramenta, nível de óleo do fuso, sensor de tapete de segurança, confirmação de liberação do freio dos eixos, botões de início/manutenção de avanço do ciclo, estágios de comutação de override de taxa de avanço, estágios de switch de override de velocidade do fuso, contatos de chave seletora de modo, sinais de conclusão de função auxiliar — a lista em uma máquina complexa atinge facilmente de 80 a 100+ entradas.

Saídas do CNC (72 disponíveis):Relé da bomba de refrigeração, refrigerante de alta pressão, partida do sistema hidráulico, liberação do freio do eixo, trava da porta, contatos de direção de início do fuso, avanço/retração do magazine de ferramentas, fixação/desfixação do palete, lâmpada indicadora ON/OFF do refrigerante, indicador de alarme, lâmpada de ciclo ativo, indicador de funcionamento do fuso, indicador de retenção de avanço, sinal de final de programa, saídas auxiliares de relé de código M — 60–70 saídas em uma máquina complexa são simples.

A capacidade 104/72 do C7 cobre todo o complemento de uma máquina-ferramenta CNC complexa sem a necessidade de uma segunda placa de E/S.

Especificações principais

C7 — A configuração totalmente especificada

Dentro da família de placas Série 0-CI/O, existem três variantes na linha A16B-1212-022x:

O C7 (A16B-1212-0220) é a variante totalmente preenchida – a placa de E/S completa com todos os circuitos de entrada e saída montados. C6 e C5 são versões progressivamente reduzidas para máquinas-ferramentas mais simples onde são necessários menos pontos de E/S.

Substituir um C7 por um C6 ou C5 resultaria na falta de endereços de E/S na lógica ladder do PMC – sinais que o programa ladder espera encontrar simplesmente não existiriam na placa menor, causando alarmes do PMC ou comportamento incorreto da máquina. Sempre substitua C7 por C7.

Cenários de aplicação

Falha de E/S do centro de usinagem 0-MC:Um centro de maquinação FANUC 0-MC desenvolve códigos de alarme PMC aleatórios. Algumas entradas relatam estados incorretos apesar da fiação de campo correta confirmada. A placa A16B-1212-0220 é identificada através do isolamento sistemático de falhas. A substituição restaura a operação correta de entrada e saída em todos os pontos 104/72.

Configuração de E/S do torno de torre dupla 0-TC:Um torno 0-TC de torre dupla com duas torres e intertravamento associado usa toda a capacidade de E/S 104/72 do A16B-1212-0220 para gerenciar todos os interruptores de posição da torre, circuitos hidráulicos e sensores de presença parcial a partir de uma única placa.

Perguntas frequentes

Q1: O A16B-1212-0220 (C7) pode ser testado isoladamente fora do CNC?

A DNC Electronics constrói equipamentos de teste de placas de E/S dedicados para as placas Série 0-CI/O, incluindo a A16B-1212-0220. Isto confirma que o teste isolado da placa de E/S 104/72 é tecnicamente possível. Para testes internos, a placa requer a fonte de alimentação apropriada, sinais de endereço de E/S e fiação de estímulo de teste – um equipamento de teste completo normalmente não está disponível em uma oficina mecânica padrão. Os serviços de troca de fornecedores especializados são a alternativa prática.

Q2: Quais sinais são conectados aos terminais de saída do A16B-1212-0220?

As saídas digitais da placa acionam os dispositivos da máquina através de contatos de relé ou saídas de transistor. As conexões típicas incluem: partidas de motores de bombas de resfriamento, bobinas de válvulas solenóides, circuitos de lâmpadas indicadoras, solenóides de fechaduras de portas e saídas de sinal para máquinas auxiliares. Cada circuito de saída possui uma classificação máxima de tensão e corrente definida no manual de hardware da Série 0-C. Exceder as classificações de saída causa falha no transistor ou relé na placa – sempre verifique as especificações de carga antes de conectar dispositivos externos.

Q3: Quais são as diferenças nas aplicações entre 0-MC e 0-TC quando ambos usam o A16B-1212-0220?

Tanto o 0-MC (centro de usinagem) quanto o 0-TC (centro de torneamento) usam a mesma placa A16B-1212-0220, mas seus programas ladder PMC usam os pontos de E/S 104/72 de maneira diferente. Em um 0-MC, muitas entradas/saídas são dedicadas à troca de ferramentas, manuseio de paletes e orientação do fuso. Em um 0-TC, os mesmos endereços de E/S controlam as funções de mandril, cabeçote móvel e alimentação de barra. O hardware da placa é idêntico — o programa PMC determina a atribuição funcional.

Q4: O A16B-1212-0220 pode ser reparado?

A DNC Electronics oferece explicitamente serviços de troca, reparo e teste para o A16B-1212-0220, observando que eles têm equipamentos de teste personalizados para placas de E/S da série 0. O reparo é viável para esta placa porque a construção sem montagem em superfície torna o acesso em nível de componente simples para um técnico qualificado. Modos de falha comuns – transistores de saída queimados, optoacopladores de entrada com falha, falha de componente da fonte de alimentação – são reparáveis ​​no nível do componente.

Q5: Como o endereço dos pontos de E/S do A16B-1212-0220 é definido no PMC?

A atribuição de endereço de E/S para o A16B-1212-0220 é definida pelas configurações de parâmetros do sistema do CNC Série 0-C - especificamente os parâmetros de configuração de E/S que mapeiam slots de placa física para endereços de E/S do PMC. Estes parâmetros definem qual endereço PMC corresponde a qual terminal físico de entrada ou saída na placa. Depois de instalar uma placa substituta, nenhuma reconfiguração de endereço será necessária, a menos que a placa seja instalada em um slot físico diferente do original.
