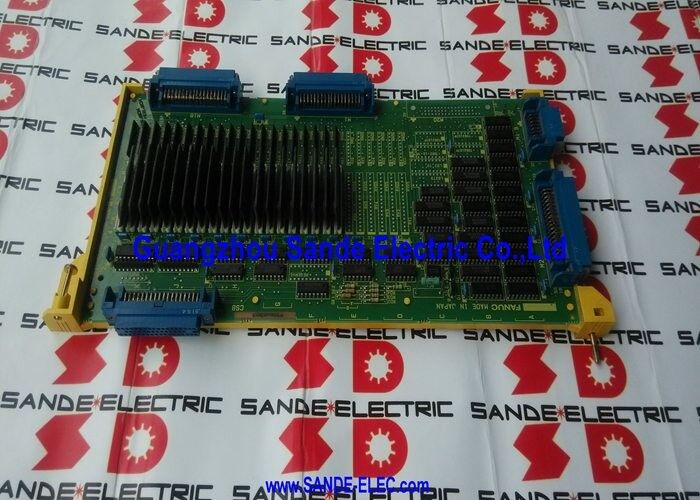

FANUC A16B-1212-0220 | PCB de E/S C7 de controle Zero C — 104 entradas/72 saídas/montagem sem superfície/FANUC série 0-C, 0-D, 0-F

104 entradas, 72 saídas — A placa Zero CI/O totalmente especificada

A A16B-1212-0220 é a placa de E/S C7 para o CNC da série Zero (0) da FANUC — a plataforma de longa duração da Série 0 que impulsionou uma geração de máquinas-ferramentas CNC durante as décadas de 1980 e 1990 nas suas variantes de modelo C, D e F. A designação C7 identifica a configuração de E/S totalmente especificada no topo da série A16B-1212: 104 entradas digitais e 72 saídas digitais. Esta é a placa que se adapta às máquinas com a maior contagem de E/S dentro da arquitetura de controle Zero C – centros de usinagem complexos com ATC completo, palete e E/S de função auxiliar, e máquinas de torno-fresamento com múltiplos eixos e controle de fuso.

A placa lida com a interface da máquina - cada chave, sensor, saída de relé e válvula solenóide conectada à máquina-ferramenta que a lógica ladder do PMC do CNC controla passa por esta PCB. As entradas leem o estado físico da máquina (interruptores de limite, intertravamentos de portas, sinais de sensores, botões do operador). As saídas comandam os atuadores da máquina (bobinas de relés, válvulas solenóides, lâmpadas indicadoras, gatilhos ATC).

A construção sem montagem em superfície – componentes passantes em vez de SMD – é a característica física distintiva das placas originais da série C. As placas I/O anteriores da FANUC não eram montadas em superfície, o que é relevante quando se considera a reparação: os componentes com furo passante são mais acessíveis à reparação por soldadura manual do que os componentes SMD de passo fino.

Especificações principais

C7 na família Zero CI/O Board

A série A16B-1212 abrange toda a gama de placas de E/S para a geração de controlo FANUC Zero C, D e F. Cada variante da série difere na contagem e configuração de E/S:

A C7 é a variante padrão com maior contagem de E/S nesta família de placas. Máquinas com menos requisitos de E/S usam variantes de contagem mais baixa; o C7 atende às máquinas mais equipadas.

Perguntas frequentes

P1: Quais variantes da FANUC Série 0 usam o A16B-1212-0220?

A placa foi projetada para controles das séries 0-C, 0-D e 0-F da FANUC em vários tipos de máquinas: 0-MC (centro de usinagem), 0-TC (centro de torneamento), 0-TTC (centro de torneamento de torre dupla), 0-MD (usinagem com acionamento direto) e 0-TD (torneamento com acionamento direto). Ele também suporta interfaces de fuso e servo OC, OD e OF.

Q2: Como é diagnosticada uma falha na PCB de E/S?

As falhas da PCB de E/S normalmente se apresentam como entradas ou saídas específicas que não respondem – um sinal de chave específico que não é registrado no PMC ou saídas específicas que não são ativadas independentemente do comando do PMC. O teste sistemático usando a tela de diagnóstico de E/S do CNC (monitor de E/S do PMC) identifica quais pontos de E/S específicos falharam. Se a falha afetar um grande bloco de entradas ou saídas em vez de um único ponto, a própria placa será a fonte de falha mais provável do que a fiação de campo.

Q3: O A16B-1212-0220 pode ser reparado ou requer substituição completa?

A construção do furo passante (sem montagem em superfície) torna o reparo no nível da placa mais acessível do que as placas SMD. Os pontos de falha comuns incluem contatos de conectores, diodos de proteção em canais de saída e ICs de acoplador óptico em canais de entrada. Os serviços especializados de reparação de placas de E/S da série Zero da FANUC podem identificar e substituir componentes avariados e verificar a contagem completa de canais de E/S 104/72 em teste.

Q4: A substituição do A16B-1212-0220 requer reprogramação do PMC?

O programa ladder do PMC é armazenado na memória principal do CNC e não na placa de E/S. A substituição da placa de E/S não altera o programa PMC. Após a substituição, verifique se todos os endereços de E/S funcionam corretamente testando cada entrada e saída no monitor PMC. O mapeamento de E/S é definido pelo software PMC e pela posição física da placa no rack.

P5: Onde o A16B-1212-0220 é adquirido?

Através do mercado pós-venda de placas de E/S da série FANUC Zero — revendedores especializados CNC da série 0 da FANUC, serviços de reparação de placas e fornecedores excedentes testados. Os serviços de reparação e troca estão amplamente disponíveis para esta geração de placas de E/S da FANUC. Confirme A16B-1212-0220 na etiqueta da placa instalada. As placas relacionadas da série A16B-1212 possuem contagens de E/S diferentes e não são intercambiáveis.
