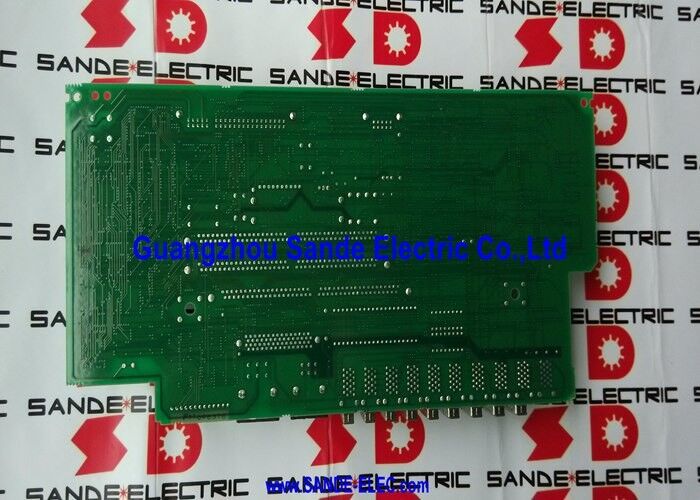

A16B-2202-0432 | PCB de controle FANUC Alpha SPM - placa superior para série A06B-6088 / SPM-15 a SPM-55 / 283–325VDC / interface tipo 1

SPM — O módulo de acionamento do fuso que esta placa controla

O FANUC Alpha SPM (Spindle Power Module) aciona o motor principal do fuso da máquina-ferramenta. Ele fica no gabinete do inversor ao lado do PSM e dos módulos servo, extraindo sua energia do barramento CC do PSM e convertendo-a em saída CA de frequência variável e tensão variável para o motor do fuso.

A série A06B-6088 cobre uma ampla gama de classificações SPM:

• SPM-15(A06B-6088-H215): aciona motores de fuso Alpha 12, AlphaP15, AlphaP18
• SPM-22(A06B-6088-H222): aciona motores de fuso Alpha aP30, Alpha 15
• SPM-26(A06B-6088-H226): aciona motores de fuso Alpha aP40, Alpha 26
• SPM-30(A06B-6088-H230): aciona motores de eixo Alpha 30, AlphaP40
• SPM-45(A06B-6088-H245): aciona motores de fuso de alta potência a 45kW
• SPM-55(A06B-6088-H255): capacidade de 55 kW

O A16B-2202-0432 é oPCB de controle (placa superior)dentro de todas essas variantes do SPM. Uma placa atende toda a faixa SPM-15 a SPM-55.

Especificações principais

Interface Tipo 1 — Feedback do Motor do Fuso

A designação "Tipo 1 (especificações padrão)" identifica a interface de feedback do motor do fuso que este SPM usa:

Sensor M:O sensor de posição/velocidade padrão para motores de fuso FANUC Alpha. Usado para feedback de velocidade e posicionamento de orientação do fuso.

Sensor MZ:Uma variante do sensor de posição/velocidade zero usada em configurações de motor integradas.

Codificador de posição:Um codificador de posição de alta resolução para aplicações de fuso como eixo C — corte de rosca, rosqueamento rígido, funções de fuso sincronizadas.

O A16B-2202-0432 processa todos esses tipos de feedback. Seus circuitos de interface de feedback leem os sinais do sensor e os utilizam para o algoritmo de controle de velocidade em malha fechada — garantindo que o fuso atinja e mantenha a velocidade comandada com precisão sob carga de corte variável.

Cenários de aplicação

Alarme de fuso SPM no centro de usinagem 18-MC:Um módulo de fuso FANUC Alpha SPM-22 num centro de maquinação 18-MC desenvolve um alarme de fuso persistente (código de alarme SP). A PCB de alimentação base e a placa do driver são testadas corretamente. A placa de controle A16B-2202-0432 é identificada como a falha. A substituição da placa restaura a operação do fuso.

Falha na placa de controle SPM-30 no centro de torneamento 16-TC:Um centro de torneamento com módulo de fuso SPM-30 de alta potência perde o controle de velocidade do fuso — o fuso funciona, mas na velocidade incorreta, sem responder aos comandos do programa. O circuito do circuito de controle de velocidade A16B-2202-0432 é identificado como a falha. A substituição pelo mesmo número de peça restaura a regulação da velocidade, independentemente da maior potência nominal do SPM-30.

Perguntas frequentes

Q1: Se apenas o A16B-2202-0432 falhar, ele pode ser substituído sem substituir todo o módulo SPM?

Sim. A A16B-2202-0432 é a placa de controle superior – fisicamente separada da PCB de alimentação base e da placa de driver dentro do invólucro do módulo. Ele pode ser removido e substituído de forma independente. Com o módulo extraído do gabinete, o A16B-2202-0432 fica acessível pela face frontal do módulo ou após a remoção da tampa do módulo, dependendo da variante do SPM.

Q2: A substituição do A16B-2202-0432 afeta os parâmetros do fuso no CNC?

Não. Os parâmetros do fuso (limites de velocidade, taxas de aceleração, resolução do codificador de posição, relações de transmissão, tipo de sensor) são armazenados na memória principal de parâmetros do CNC — e não na placa de controle SPM. Depois de encaixar o substituto A16B-2202-0432, o CNC se comunica com o módulo utilizando os parâmetros do eixo-árvore existentes. Verifique a precisão da velocidade do fuso em toda a faixa de velocidade e confirme se o rosqueamento rígido ou orientação (se usado) funciona corretamente antes de retornar à produção total.

Q3: Qual é a diferença entre o A16B-2202-0432 e o A16B-2203-0332, que aparece ao lado dele nos módulos SPM?

Ambas as placas são encontradas dentro dos módulos SPM da série A06B-6088. O A16B-2202-0432 é a placa de controle primária (a placa superior que fornece a lógica de controle do fuso principal). A A16B-2203-0332 é uma placa de sinal adicional que fornece funções de interface suplementares ou capacidade de E/S expandida dentro do módulo. Ambos estão presentes em configurações SPM de especificações mais altas. Se ambos precisarem de substituição, solicite ambos – eles têm funções diferentes e um não pode substituir o outro.

Q4: Quais códigos de alarme do fuso indicam que o A16B-2202-0432 falhou?

Alarmes FANUC Alpha SPM exibidos no LED do módulo:

• Alarme SP 24 (alarme IPM):Freqüentemente relacionado a falhas no acionamento do portão ou no dispositivo de energia - mas se a placa do acionamento do portão (A20B-2902-0390) estiver intacta, o A16B-2202-0432 pode estar gerando comandos de comutação incorretos
• Alarme SP 07 (erro de sinal de feedback de velocidade):Aponta para o circuito de processamento de feedback no A16B-2202-0432
• Alarme SP 29/30/41 (erro de velocidade):Falhas no circuito de controle de velocidade que podem ter origem no hardware do algoritmo de controle do A16B-2202-0432 Exclua falhas do motor, da fiação e do sensor antes de concluir que a placa de controle falhou.

Q5: O que torna a série A06B-6088 "Tipo 1" diferente dos módulos SPM "Tipo 2"?

A designação "tipo" refere-se ao padrão de feedback do sensor do motor do fuso. O tipo 1 utiliza o sensor M padrão da FANUC ou o feedback do codificador de posição. O Tipo 2 (também chamado de fuso "Série 2") é um sistema de fuso de última geração com tipos de sensores aprimorados e uma especificação de cartão de controle atualizada. O A16B-2202-0432 é a placa de controle Tipo 1 — não é compatível com configurações de sensor de motor de fuso Tipo 2. Confirme o tipo do módulo do fuso na placa de identificação antes de fazer o pedido.
