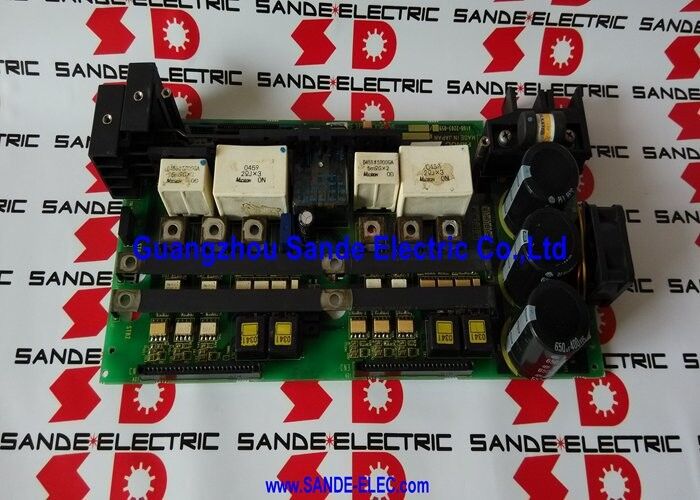

A placa-mãe A16B-2203-0590

A16B-2203-0590∙ FANUC Alpha SVM2-12/40 Tabela de fiação ∙ Interface tipo A e FSSB / A06B-6079-H204 / A06B-6096-H204 / Supersedes A16B-2202-0770

SVM2-12/40 Asímetria de tração de dois eixos

O FANUC Alpha SVM2-12/40 é um módulo de servoamplificador de dois eixos com diferentes classificações de corrente por eixo.a configuração 12/40 fornece:

• 12A eixo (função mais leve):Para um eixo de máquina mais leve ¥ torre de ferramentas, rotação da peça de trabalho ou um eixo auxiliar com menor requisito de servomotor.
• eixo 40A (carga mais pesada):Para um eixo de máquina mais pesado, normalmente o eixo principal de translação com um motor maior e maior requisito de inércia.

Este emparelhamento assimétrico permite que um construtor de máquinas corresponda de perto a corrente do servoamplificador à demanda real de cada eixo.Instalação de um módulo 40/40 uniforme onde um eixo necessita apenas de 12A custo dos resíduos e espaço dos armáriosO SVM2-12/40 é a opção ideal para máquinas com um eixo leve e um eixo pesado.

Principais especificações

Tipo A e FSSB 1 placa de fiação para ambas as interfaces

O A16B-2203-0590 serve o SVM2-12/40 em ambas as suas variantes de interface:

Interface de tipo A (A06B-6079-H204):A interface de servo-bus em série usando um cabo dedicado do CNC. Geração anterior de interface, ainda comum em sistemas da série 15 e da série i.

Interface FSSB (A06B-6096-H204):A interface de bus servo de fibra óptica utilizada nos sistemas CNC da série i. Fornece imunidade ao ruído eletromagnético do gabinete de acionamento.

O conjunto de conectores físicos da placa de fiação acomoda ambos os tipos de interface porque as dimensões da placa mecânica e o layout do conector motor / ônibus são comuns nas variantes Tipo A e FSSB SVM2-12/40Apenas o PCB de controlo e o conector do servo-bus diferem entre os dois.

Cenários de aplicação

SVM2-12/40 falha da placa de fiação:Um servomodulo FANUC Alpha desenvolve códigos de alarme que afetam ambos os eixos.A substituição A16B-2203-0590 restaura a integridade do conector do módulo e as funções de servo de ambos os eixos.

Reforma do módulo:Um módulo Alpha SVM2-12/40 é submetido a renovação de oficina.

Perguntas frequentes

P1: O A16B-2203-0590 pode ser utilizado numa interface FSSB SVM2-12/40 e também numa SVM2-12/40 de tipo A?

Sim, o manual de manutenção da FANUC Alpha confirma que o A16B-2203-0590 é a placa de fiação para os módulos A06B-6079-H204 (tipo A) e A06B-6096-H204 (FSSB).A placa de fiação é o elemento estrutural comum para ambas as variantes de interfaceO conector de interface de servo CNC na placa de fiação aceita tanto o cabo Tipo A como o conector de fibra óptica FSSB,ou a conexão específica da interface é feita através do conector do PCB de controle, em vez da placa de fiação.

P2: Qual é o PCB de controle que se combina com o A16B-2203-0590 no SVM2-12/40?

Para a configuração de controlo HRV3 (controle de corrente de maior desempenho): a placa de fiação A16B-2203-0590 emparelha-se com o PCB de controlo A20B-2100-0541 (interface FSSB).o acoplamento depende da geração do móduloO quadro do manual de manutenção da série Alpha da FANUC especifica: "Quando se utiliza o HRV3, utilizar as seguintes placas em conjunto: Placa de fiação: A16B-2203-059X / Placa de circuito impresso: A20B-2100-054X".

P3: Por que o SVM2-12/40 usa classificações de corrente assimétricas em vez de um uniforme 40/40?

A configuração de acionamento com correspondência de corrente reduz os custos e melhora o gerenciamento térmico.e tamanho do armário. O SVM2-12/40 fornece a cada eixo exatamente a corrente necessária. Isto é particularmente útil em tornos CNC onde o eixo Z (carrinho) carrega uma carga maior do que o eixo X (slide transversal),ou em máquinas em que um eixo é um eixo auxiliar leve em vez de um eixo de corte principal.

P4: Após a instalação de um A16B-2203-0590 de substituição, é necessário redirecionar os cabos do codificador ou do motor?

O codificador e os conectores do cabo motor na placa de fiação mantêm a mesma configuração física e mecânica da placa original.Conexões de cabo são refeitas para as mesmas posições do conector na nova placa .

P5: A placa de fiação A16B-2203-0590 pode ser substituída sem aceder ao PCB de controlo?

Dentro da caixa do módulo SVM2-12/40, o PCB de controle é montado em cima da placa de fiação.o PCB de controlo deve ser primeiro removido para expor o hardware de retenção da placa de fiaçãoApós a substituição do A16B-2203-0590,o PCB de comando é reinstalado na nova placa de fiação antes de o módulo ser fechado e reinstalado no gabinete de acionamento.
