Série 21-TB — CNC compacto para torneamento

A Série 21 da FANUC ocupou uma posição de mercado específica na linha CNC da FANUC: mais capaz do que a Série 0 económica, mas mais compacta e de custo mais baixo do que a Série 16/18 completa. A designação “21” colocou-o entre essas gerações, oferecendo uma combinação equilibrada de recursos para centros de torneamento pequenos e médios (21 TB) e centros de usinagem (21 MB).

A configuração de 21 TB (Centro de Torneamento) adaptou o sistema para aplicações de torno: compensação do raio da ponta da ferramenta, velocidade de superfície constante, rosqueamento e ciclos fixos específicos de torneamento como padrão.

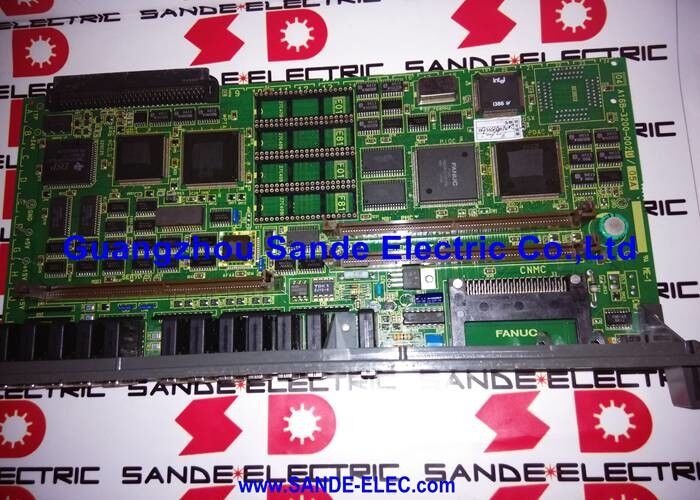

A A16B-3200-0020 é a placa CPU principal para este controle de 21 TB – o núcleo físico ao qual todas as outras placas e módulos se conectam e do qual dependem.

Especificações principais

Capacidade de 4 eixos

O A16B-3200-0020 suporta até 4 eixos controlados — suficiente para a maioria das configurações de centros de torneamento:

• Torno padrão de 2 eixos (X e Z):Duas das quatro capacidades são usadas
• Torno de 3 eixos com eixo Y ou subfuso:Três eixos usados
• Torno de torre dupla de 4 eixos (X1, Z1, X2, Z2):Capacidade total de quatro eixos usada

Para uma máquina que necessite de mais eixos, a Série 16 ou 18 seria a plataforma adequada. A capacidade de quatro eixos do 21 TB combina bem com os tornos que ele normalmente equipa.

Cenários de aplicação

Falha na placa principal CNC de 21 TB:Um centro de torneamento CNC com controle FANUC 21-TB perde toda a resposta após ser ligado. As tensões de alimentação confirmam que estão corretas; a placa principal A16B-3200-0020 é identificada como a falha. A substituição — com os módulos servo, PMC e MEM & SP reinstalados — e uma restauração de parâmetros do backup retornam a máquina à produção.

Remodelação do sistema de controle CNC:Um antigo centro de torneamento de 21 TB foi reformado para serviço contínuo. A placa principal A16B-3200-0020 foi substituída como parte de uma renovação geral da unidade de controle.

Perguntas frequentes

Q1: Quais módulos devem ser transferidos para o A16B-3200-0020 substituto?

Todos os três módulos de slot — a placa SERVO, o módulo PMC e o módulo MEM & SP — devem ser removidos da placa antiga e instalados nos mesmos slots da placa substituta. Estes módulos transportam o software e os dados configurados do CNC. Além disso, os módulos FROM/SRAM (armazenamento de programas e parâmetros) na placa principal devem ser transferidos intactos.

Q2: O A16B-3200-0020 é compatível com a variante Série 21-MB (centro de usinagem)?

O A16B-3200-0020 está confirmado para o centro de torneamento de 21 TB. O 21 MB (centro de usinagem) pode usar uma variante diferente da placa principal com diferentes configurações de slot ou suporte de software. A CNC Electronics classifica esta placa como "PCB de CPU da série de sistema de controle 21B", que cobre a plataforma da série 21. Verifique a documentação específica das peças sobressalentes da máquina antes de fazer o pedido.

Q3: O que acontece com os programas CNC quando o A16B-3200-0020 é substituído?

Se o módulo MEM & SP e os módulos FROM/SRAM forem transferidos intactos da placa original, todos os programas, parâmetros e dados PMC serão preservados. Se esses módulos não estiverem disponíveis (por exemplo, danificados), será necessária uma restauração completa dos dados do backup. É por isso que realizar um backup antes de qualquer manutenção da placa principal é uma prática essencial

P4: A atualização do firmware é necessária após instalar um A16B-3200-0020 substituto?

O firmware do sistema CNC é armazenado nos módulos FROM (Flash ROM) — separados da placa principal. Se os módulos FROM do sistema original forem transferidos para a placa de substituição, o firmware será preservado e nenhuma atualização será necessária. Se novos módulos FROM precisarem ser usados, a versão correta do firmware FANUC para 21 TB deverá ser carregada.
