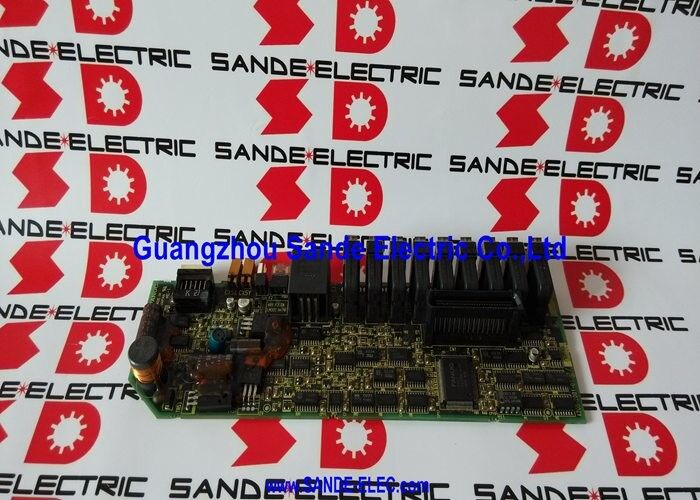

A20B-2001-0933 | PCB de servocontrole FANUC Alpha SVM2-40L/40L — Interface tipo A/A06B-6079-H209/2 eixos 40A/placa de fiação A16B-2203-0595

SVM2-40L/40L — Módulo de acionamento de eixo duplo de alta corrente

O SVM2-40L/40L (A06B-6079-H209) é um módulo servo amplificador de dois eixos avaliado em 40A contínuo por eixo. Dentro da gama de produtos SVM2 (servomódulo de dois eixos) da série FANUC Alpha, isto representa o fim da linha de alta corrente:

Variantes de corrente mais baixa (SVM2-12/12, SVM2-20/20) atendem servomotores menores em centros de usinagem compactos e máquinas-ferramentas para serviços leves. O SVM2-40L/40L atende aos requisitos de alta corrente de:

Eixos centrais de usinagem grandes:Eixos X e Y pesados ​​com massa de mesa substancial, onde a alta carga dinâmica durante a aceleração e desaceleração exige saída sustentada de alta corrente.

Grandes trocadores de paletes e mesas rotativas:Eixos que movimentam massa significativa em altas taxas de avanço — exigindo mais corrente do motor para o mesmo perfil de movimento do que eixos mais leves.

Eixos da retificadora:A retificação de precisão em velocidades moderadas, mas com força de corte consistente, sustentada em longos ciclos de produção, exige saída confiável de servo de alta corrente.

O A20B-2001-0933 é a PCB de controle dentro deste módulo - fornecendo lógica de controle de corrente, processamento de feedback do encoder, comunicação de barramento Tipo A e gerenciamento de circuito de proteção para ambos os eixos de 40A simultaneamente.

Especificações principais

PCB de controle e placa de fiação - Divisão de funções

O módulo SVM2-40L/40L contém duas PCBs principais:

O A20B-2001-0933 (PCB de controle):A camada inteligente. Ele recebe comandos do servoeixo do CNC através do barramento Tipo A, executa os circuitos de controle de corrente em tempo real para ambos os eixos, lê o feedback do encoder, processa sinais de falha do estágio de potência e gera sinais de acionamento de porta para comandar os dispositivos de comutação IGBT.

O A16B-2203-0595 (placa de fiação):A camada do conector físico. Ele fornece as conexões dos terminais para a entrada do barramento CC, os cabos de saída do motor trifásico para ambos os eixos e os conectores de sinal do encoder. A placa de fiação transporta as conexões de alta corrente; o A20B-2001-0933 carrega a lógica de controle.

A placa de fiação A16B-2203-0595 substitui uma versão anterior, A16B-2202-0775. Ambas as placas de fiação são compatíveis com a PCB de controle A20B-2001-0933. Ao substituir a PCB de controle, a placa de fiação permanece no módulo, a menos que também seja danificada.

A20B-2001-0933 vs A20B-2001-0931 - O que muda em correntes mais altas

O A20B-2001-0931 é a PCB de controle para os módulos SVM2 de corrente mais baixa (SVM2-12/12 a SVM2-30/30). O A20B-2001-0933 atende ao SVM2-40L/40L.

A 40A por eixo versus 12A ou 20A, a placa de controle deve:

• Interface com um circuito de acionamento de porta IGBT mais capaz para comutar os dispositivos de energia de corrente mais alta
• Processe sinais de feedback de corrente de sensores de corrente de maior capacidade
• Gerenciar limites de proteção apropriados para operação de 40A

Essas diferenças tornam o A20B-2001-0933 específico para o módulo 40L/40L — o A20B-2001-0931 e o A20B-2001-0933 não são intercambiáveis ​​entre seus respectivos módulos.

Cenários de aplicação

Falha na placa de controle SVM2-40L/40L:O servomódulo de eixo duplo do sistema de acionamento FANUC Alpha (A06B-6079-H209) desenvolve um servoalarme em ambos os eixos simultaneamente. Depois de confirmar que a placa de fiação e os dispositivos de alimentação estão intactos, a PCB de controle A20B-2001-0933 é identificada como a falha. A substituição restaura ambos os canais servo do eixo 40A.

Manutenção do acionamento do eixo de alta corrente:Durante uma revisão programada do gabinete de servoacionamento de um grande centro de usinagem, o A20B-2001-0933 é substituído no módulo de eixo de alta carga como parte de uma renovação proativa da PCB para evitar falhas relacionadas ao envelhecimento da placa de controle.

Perguntas frequentes

Q1: Qual é a interface Tipo A que esta placa usa?

O Tipo A é o protocolo de comunicação servo serial da FANUC para a geração de drives da série Alpha. Ele usa um cabo serial dedicado da placa de interface servo do CNC para o módulo de acionamento, transmitindo comandos de posição e retornando feedback do encoder através de um link serial digital. O Tipo A é anterior à interface FSSB de fibra óptica usada na série Alpha-i. O A20B-2001-0933 é a variante de interface Tipo A — não compatível com módulos FSSB (série A06B-6096).

P2: O que significa "40L" na designação SVM2-40L/40L?

Na convenção de nomenclatura SVM2 da FANUC, o sufixo de classificação de corrente indica as capacidades de corrente contínua (C) e de pico (P). "40L" indica que este canal está classificado em 40A em operação de serviço limitado — um ciclo de trabalho específico e classificação térmica que define por quanto tempo 40A pode ser sustentado sem exceder os limites térmicos do módulo. Isto distingue-se, por exemplo, de "40" (40A contínuo) ou "40HV" (variante de alta tensão). Consulte o Manual de Manutenção da Série Alpha da FANUC para obter a definição precisa do ciclo de trabalho aplicável à configuração SVM2-40L/40L.

Q3: O A20B-2001-0933 pode ser usado com os módulos SVM2 de interface FSSB (série A06B-6096)?

Não. O A20B-2001-0933 implementa a interface de barramento servo serial Tipo A. Os módulos SVM2 de interface FSSB (série A06B-6096) usam um protocolo de comunicação diferente e uma disposição de conectores diferente. Essas duas gerações de drives não são compatíveis com PCB. Confirme o tipo de interface do módulo instalado na placa de identificação antes de solicitar a placa de controle de substituição.

Q4: A substituição do A20B-2001-0933 requer alterações nos parâmetros do servo?

Não. Os parâmetros do eixo servo — códigos de ID do motor, tipo de encoder, limites de corrente, ganhos do circuito servo — são armazenados na memória principal de parâmetros do CNC. A substituição do A20B-2001-0933 não afeta estes parâmetros. Após instalar o substituto e alimentar o sistema de acionamento, o CNC restabelece a comunicação com o módulo e aplica os parâmetros servo existentes. Verifique a prontidão do servo e execute testes de baixa velocidade antes da produção total.

Q5: Que inspeção visual é útil antes de concluir que o A20B-2001-0933 falhou?

Antes de substituir a placa de controle, inspecione visualmente: (1) a superfície da placa quanto a descoloração, componentes rachados ou queimados ou juntas de solda danificadas ao redor da seção de saída do acionamento do gate; (2) o conector de borda para contatos danificados, oxidados ou deformados; (3) a placa de fiação quanto a danos visíveis que possam ter causado uma falha secundária na placa de controle; (4) os conectores externos do módulo quanto a sinais de danos por arco devido a uma falha na fiação. Se nenhum dano físico for visível e a assinatura da falha apontar para a eletrônica de controle, a substituição do A20B-2001-0933 é apropriada.
