Sensores Fanuc A20B-2002-0300 A2OB-2OO2-O3OO A20B20020300

FANUC A20B-2002-0300∙ Unidade de Sensor Encoder de Motor Esferográfica da Série Alpha ∙ Com Bracket de Montagem / Relais A bordo / Interface Tipo-B

Feedback de velocidade para o fuso da série Alpha

O A20B-2002-0300 é o conjunto de sensores de codificação de motor de fuso para o sistema de acionamento de fuso da série Alpha da FANUC.e fornece o sinal de feedback do fuso RPM que o módulo de amplificador de fuso da série Alpha precisa regular a velocidade do fuso sob cargas de corte.

Diferente dos codificadores de servomotores que comunicam a posição absoluta ou incremental do eixo para o controlo da posição,A função primária de um codificador de fuso é o feedback de velocidade o sinal contínuo que o amplificador de fuso lê para manter as RPM comandadas contra variações na força de corteSem um sensor de codificação funcional, o amplificador de fuso não pode fechar o seu circuito de velocidade: perde a capacidade de manter a velocidade estável sob carga, o que afeta o acabamento da superfície, a vida útil da ferramenta, o desempenho da máquina e a capacidade de manter a velocidade constante.e precisão de toque rígido.

A unidade de sensor liga-se ao terminal JY2 do módulo de amplificador de fuso da série Alpha utilizando a interface serial Tipo-B.Esta especificação de interface é específica para a série Alpha, não é intercambiável com o feedback baseado no FSSB da geração Alpha i ou posterior.

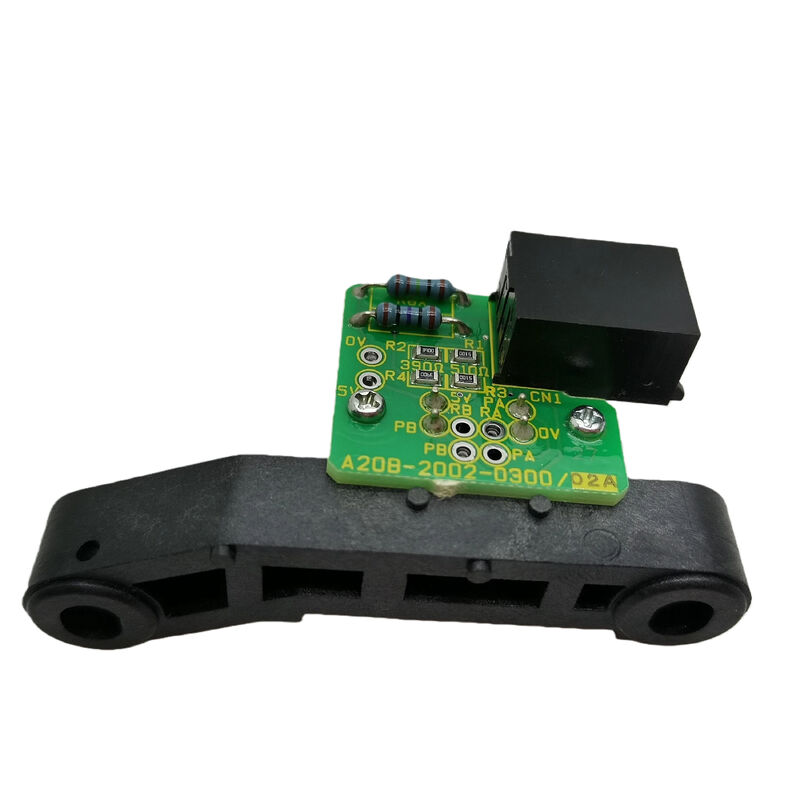

Existem duas revisões de hardware: /01A e /02A. Confirme a revisão da unidade instalada no rótulo antes de encomendar uma substituição.

Principais especificações

Relais de bordo e suporte de montagem

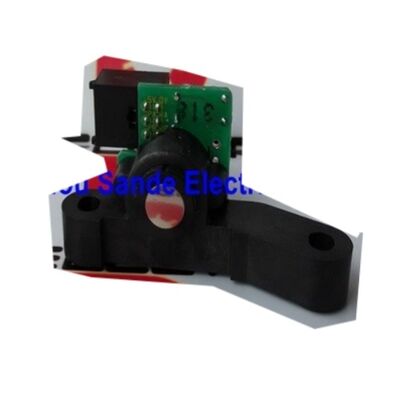

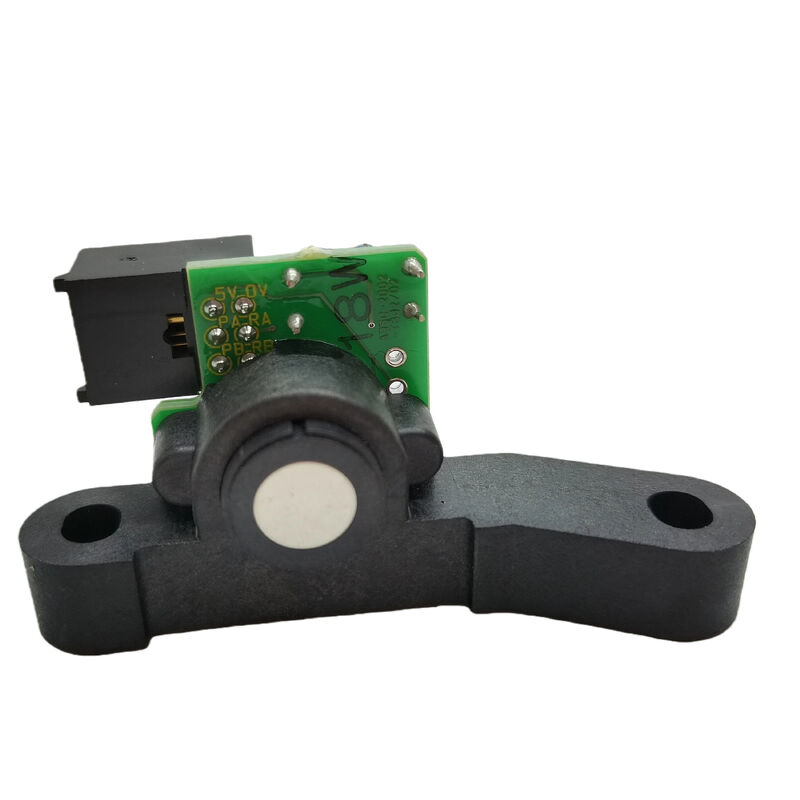

O A20B-2002-0300 é fornecido como um conjunto completo de sensores: o PCB com seu relé de bordo é montado em um suporte que o localiza corretamente em relação ao alvo do sensor do motor do fuso.O suporte garante que o PCB do sensor esteja posicionado na distância correta para o anel de alvo magnético do motor. A distância incorreta produz sinais de feedback fracos ou ausentes, mesmo de um PCB em funcionamento.

Ao instalar um motor de substituição, verificar o posicionamento do suporte e a distância entre o sensor e o alvo, de acordo com a documentação de manutenção do motor do fuso.Um novo PCB instalado em espaço livre incorreto irá produzir as mesmas condições de alarme como um falhado.

Perguntas frequentes

P1: O que faz o A20B-2002-0300 no sistema de acionamento?

Fornece feedback de RPM do eixo para o módulo de amplificador do eixo da série Alpha.O sensor detecta a rotação do eixo do motor fuso e envia o sinal de velocidade para o amplificador através da conexão terminal JY2Sem este sinal, o amplificador não pode fechar o seu circuito de velocidade e o fuso não pode manter uma velocidade estável sob carga de corte.

P2: O fuso mostra caça de velocidade sob carga de corte, mas funciona corretamente sem carga.

A caça de velocidade sob carga onde a velocidade do fuso diminui ou oscila quando as forças de corte aumentam é um sintoma característico de retroalimentação de velocidade degradada ou intermitente.Se o sinal de retroalimentação de velocidade estiver limpo sem carga, mas degradado sob carga (devido a vibrações que afetam a distância entre o sensor e o alvo ou o contacto do conector),Verifique se o suporte de montagem está solto e se o conector JY2 tem contacto intermitente antes de substituir o PCB.

Q3: São /01A e /02A intercambiáveis?

Ambas as revisões servem a mesma função. Diferenças menores de revisão de hardware mantêm a mesma interface elétrica e especificação de montagem.mas confirmar a revisão do rótulo da unidade instalada e especificar em conformidade ao encomendar para garantir a correspondência mais próxima.

Q4: Após a substituição do A20B-2002-0300, o fuso mostra uma falha de orientação.

Após a substituição do sensor, a orientação do fuso requer um novo zero. Verify tool change alignment and adjust the spindle orientation stop position parameter (the spindle orientation shift parameter in the CNC's spindle parameter set) in small increments if the spindle stops at a slightly incorrect angle.

P5: O A20B-2002-0300 ainda está disponível?

Através do mercado pós-venda FANUC CNC, os concessionários de peças CNC e os especialistas em serviços de motores de fuso possuem unidades novas e usadas testadas.Confirmar a revisão (/01A ou /02A) e verificar se o PCB e o suportador estão incluídos na unidade fornecida. Teste da função de relé de bordo e da saída do sinal do sensor antes de aceitar qualquer unidade utilizada.
