O PLC Board A20B-2101-0022 A20B21010022 A2OB-21O1-OO22

A20B-2101-0022∙ FANUC Beta iSVSP Dual-Axis 15kW PCB de Potência ∙ A06B-6134 Série / Twin Servo + 15kW Spindle Combo Drive / Wiring Card

Beta iSVSP Tudo numa caixa

Em pequenas máquinas-ferramentas CNC ¥ centros de torneamento compactos, pequenos centros de usinagem, máquinas de treino ¥ o FANUC Beta iSVSP (βiSVSP) fornece um servo completo e um accionamento do eixo numa única unidade.Elimina a necessidade de um PSM separado (módulo de alimentação), SVM (módulos de servo) e SPM (módulo de fuso) ¢ o iSVSP integra as três funções:

Fonte de alimentação integrada:Rectifica a rede de corrente alternada diretamente dentro da unidade, sem PSM externo necessário.

Controle do eixo servo:Controla os servomotores nos eixos de alimentação da máquina tipicamente X e Z em um torno CNC.

Controle do fuso:Alimenta o motor do fuso da máquina ¥ até 15 kW na variante de duplo eixo A06B-6134-H203 contendo o A20B-2101-0022.

Esta integração torna o iSVSP ideal para pequenas máquinas-ferramenta onde um gabinete Alpha-i completo (PSM + SVM + SPM separadamente) seria fisicamente e economicamente desproporcional.uma ligação de gabinete, um conjunto de cabos de alimentação AC.

Informações essenciais sobre o produto

Tabela de potência Corpo de alta corrente do iSVSP

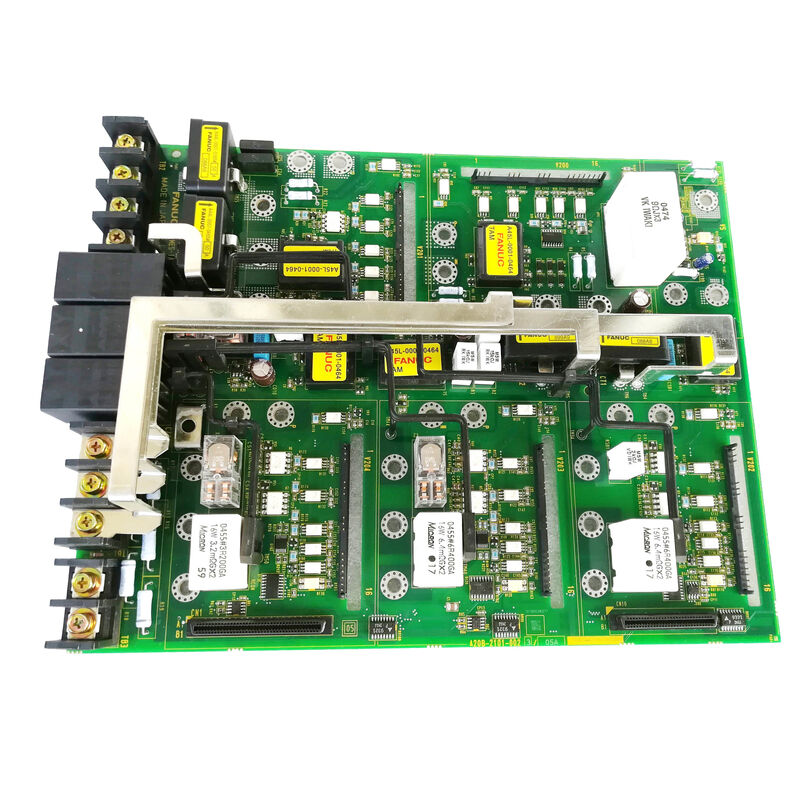

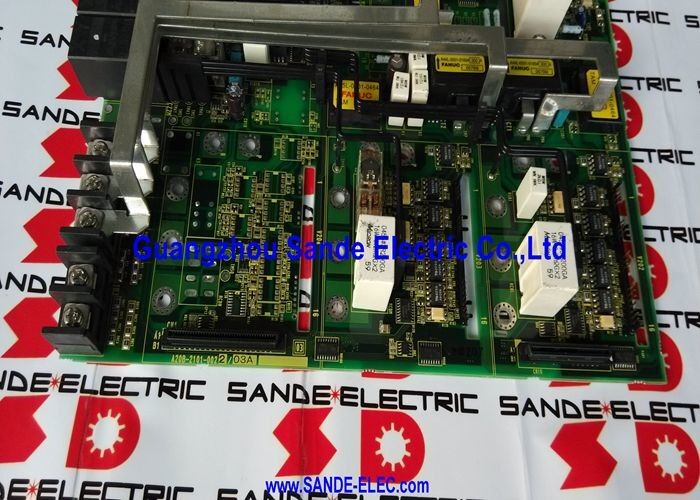

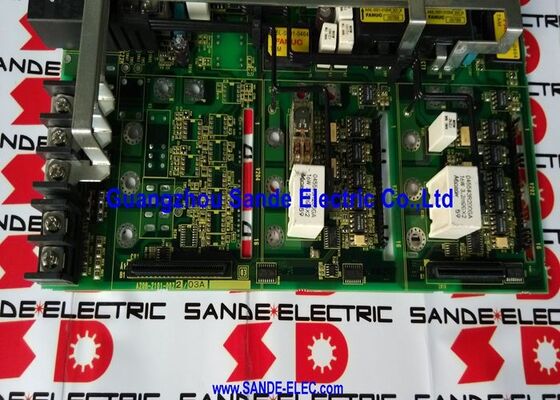

O A20B-2101-0022 é o PCB de potência (cartão de fiação) dentro da unidade βiSVSP.

Camada de ligação de alta corrente:Condutores de autocarro de CC, conexões de saída de três fases para dois eixos de servo e o fuso, e o hardware de detecção de corrente que fornece feedback para o PCB de controle.

Interface IGBT:Conexões de acionamento de portão da placa de disparo/condutor (A20B-2902-0672 em algumas variantes) aos dispositivos de alimentação IGBT.A placa de energia fisicamente roteia os sinais de acionamento de portão para os terminais IGBT corretos para cada eixo e a ponte de eixo.

Ferramentas de alimentação integradas:As conexões do retificador e do circuito de pré-carregamento fazem parte do layout da placa de alimentação. Ao contrário de um PSM separado, o hardware de alimentação do iSVSP é interno à mesma unidade.

Cenários de aplicação

Falha da placa de alimentação beta iSVSP:Uma unidade FANUC A06B-6134 biSVSP em um pequeno torno CNC desenvolve alarmes que afetam simultaneamente os dois eixos de servo e o fuso.A placa de alimentação A20B-2101-0022 é identificada como a falha. The complete unit is typically the service approach (as DNC Electronics confirms the individual board is not typically available separately) — but some specialist service centres supply the board independently.

Renovação completa da unidade:Uma unidade Beta iSVSP é renovada por um centro de serviço CNC especializado.A placa de alimentação A20B-2101-0022 é substituída ao lado do PCB de controle durante a renovação para restaurar ambas as placas internas críticas.

Perguntas frequentes

P1: O A20B-2101-0022 pode ser adquirido separadamente ou só está disponível a unidade completa A06B-6134?

A DNC Electronics confirma que "apenas fornece a unidade BETA completa da série A06B-6134 que contém o A20B-2101-0022" e "não fornece o PCB de controle separadamente." A maioria das organizações de serviços FANUC adota a mesma abordagem para a série iSVSP devido à complexidade da integraçãoAlguns centros de reparação especializados fornecem o A20B-2101-0022 individualmente para a reparação a nível da placa de unidades recuperadas.O modelo de serviço mais comum para as falhas βiSVSP.

P2: Qual é a diferença entre o A20B-2101-0022 (dual-axis) e o A20B-2101-0025 (triple-axis)?

O A20B-2101-0022 é a placa de alimentação para o eixo duplo + fuso βiSVSP de 15 kW (normalmente A06B-6134-H203).A A20B-2101-0025 é a placa de alimentação para o eixo triplo + 15kW fuso βiSVSP (A06B-6134-H303)A contagem de eixos diferentes requer um layout diferente da placa de potência para acomodar três estágios de saída de servo em vez de dois.

Q3: Quais são os indicadores típicos de alarme num A20B-2101-0022 defeituoso?

Quando a placa de alimentação A20B-2101-0022 desenvolve uma falha, o βiSVSP normalmente exibe alarmes relacionados a sobrecorrência, falha do barramento de CC, falha do IPM (módulo de energia inteligente) ou falha de proteção do hardware.Os alarmes que afetam simultaneamente as três funções de acionamento (tanto os eixos de servo como o eixo de fusão) em vez de uma falha de um único eixo são mais característicos de uma falha da placa de alimentação do que de uma falha da placa de controleConsulte o manual de manutenção da série FANUC Beta i para obter definições específicas dos códigos de alarme.

Q4: Que precauções de segurança são específicas da fonte de alimentação integrada no βiSVSP?

O βiSVSP contém um banco de condensadores de barramento de corrente contínua integrado que retém tensão perigosa após a remoção da rede de corrente alternada, assim como um PSM separado.o banco de condensadores está fisicamente dentro da mesma unidade como a placa de alimentaçãoO tempo de espera de descarga exigido (especificado no manual de manutenção da série FANUC Beta i) deve ser observado antes de abrir a unidade ou de manipular internamente o A20B-2101-0022.O indicador de carga LED (se presente) e a medição da tensão do autocarro de CC confirmam a descarga.

P5: O A20B-2101-0022 é compatível com as unidades βiSVSP que utilizam as variantes de interface #A e #C?

A série A06B-6134 inclui as variantes #A (interface padrão) e #C (interface tipo C).A placa de alimentação (A20B-2101-0022) fornece as conexões elétricas de alta corrente que são independentes do tipo de interface de comunicação CNCSe as variantes #A e #C compartilham a mesma placa de alimentação depende de se existem diferenças de conector ou hardware entre as duas.As referências da DNC Electronics "A06B-6134-H203#A" e "A06B-6134-H203#C" como unidades separadas ¢ confirmam a partir da documentação interna da unidade específica se o A20B-2101-0022 é comum a ambas as variantes.
