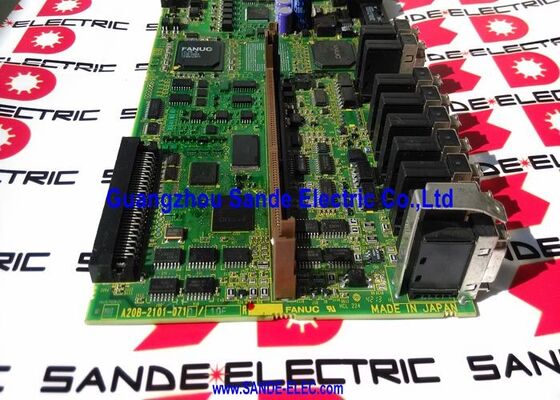

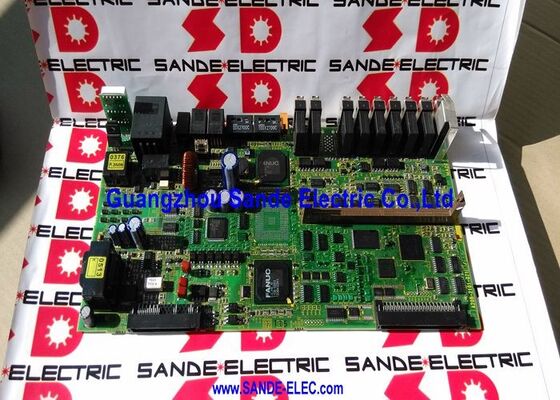

A20B-2101-0710 | PCB de controle de acionamento série FANUC A20B-2101 - Acionamento de servo e fuso / Aplicações CNC e de robô / Original do Japão

A20B-2101 — Série de controle de inversor e placa de potência

A série A20B-2101 é a família de PCBs da FANUC que abrange controle de acionamento e funções de potência no servo amplificador Alpha-i, amplificador de fuso e plataformas de servo acionamento de robô associadas. As placas desta série ocupam as camadas de controlo e alimentação dentro dos conjuntos de módulos de acionamento da FANUC:

Placas servo amplificadoras Alpha-i:Incluindo placas de servoacionamento HRV de canal duplo (série aiSV) para eixos servo de centro de usinagem e centro de torneamento - implementando os circuitos de controle de corrente de vetor de alta resposta (HRV) que dão aos servoacionamentos Alpha-i sua precisão e resposta dinâmica.

Placas de controle do amplificador de fuso:Gerenciando regulação de velocidade, orientação e corrente de saída para módulos de acionamento de fuso Alpha-i — a camada eletrônica responsável pelo controle preciso da velocidade do fuso em toda a faixa de velocidade.

Placas de servoacionamento do robô:Incluindo placas de alimentação para a série de servo amplificadores de robôs FANUC — a camada de energia de alta corrente dentro dos módulos de acionamento de juntas de robôs que converte a tensão do barramento CC nas correntes do motor que movem as juntas do robô.

PSM e placas de alimentação:Incluindo placas de controle e alimentação para o PSM (Módulo de fonte de alimentação) que fornece o barramento CC para todos os módulos servo e fuso no sistema de acionamento.

O A20B-2101-0710 ocupa uma posição funcional específica dentro desta abrangente família de placas de acionamento.

Principais informações do produto

Capacidade de manutenção ao nível da placa nos módulos de acionamento FANUC

Os módulos Alpha-i e servo-drive de robô da FANUC são projetados com pilhas de PCB substituíveis. Um invólucro de módulo contém múltiplas placas – uma placa de fiação (a camada de conector físico passivo) e uma ou mais PCBs de controle ativo ou de alimentação. Esta filosofia de design torna possível a substituição no nível da placa:

Diagnóstico ao nível da diretoria:Quando um alarme do módulo de acionamento é rastreado até uma placa específica através de análise sistemática de falhas, somente essa placa precisa ser substituída.

Independência de parâmetros:Os parâmetros do drive FANUC são armazenados na memória principal de parâmetros do CNC — e não nas placas do drive. A substituição do A20B-2101-0710 não afeta as configurações dos parâmetros do servo ou do fuso.

Preservação da integridade do módulo:O invólucro do módulo, a placa de fiação e as PCBs complementares intactas permanecem em serviço. A substituição da placa não requer um novo invólucro de módulo ou novo cabeamento.

Cenários de aplicação

Diagnóstico de falha do módulo de acionamento:Um servo ou módulo de acionamento de fuso FANUC desenvolve um alarme persistente. Após a exclusão sistemática de falhas no motor, na fiação e no circuito externo, o diagnóstico em nível de placa identifica o A20B-2101-0710 como o componente com falha. A substituição da placa restaura a função do drive.

Gerenciamento de peças de reposição:Uma instalação que opera sistemas CNC ou robóticos da FANUC mantém um A20B-2101-0710 como peça sobressalente local para suportar reparos rápidos no nível da placa sem esperar pelo envio.

Perguntas frequentes

Q1: Como posso confirmar que A20B-2101-0710 é a placa correta para meu sistema?

Leia o número da peça na etiqueta da placa dentro do módulo de acionamento específico. Se a etiqueta indicar A20B-2101-0710, esta é a substituição confirmada. Faça referência cruzada com a lista de peças sobressalentes no manual de manutenção do FANUC Alpha-i ou do controlador do robô para o modelo de módulo específico para verificar a função funcional da placa nesse módulo.

Q2: A substituição do A20B-2101-0710 afeta algum parâmetro do CNC?

Não. Os parâmetros do servo, do fuso e do acionamento do robô residem na memória de parâmetros principal do CNC ou no armazenamento de parâmetros do controlador do robô — e não na PCB da placa do acionamento. A substituição do A20B-2101-0710 não altera nenhuma configuração de parâmetro. Após encaixar e alimentar o sistema, o CNC aplica os parâmetros existentes à nova placa através de sua interface de comunicação servo ou fuso.

Q3: Qual procedimento de segurança se aplica antes de acessar um módulo de inversor para substituir A20B-2101-0710?

Os capacitores do barramento CC do módulo de inversor retêm tensão perigosa após a remoção da alimentação da rede elétrica. Antes de abrir qualquer invólucro de módulo, confirme se o barramento foi descarregado até um nível seguro — observando o LED indicador de carga se apagando ou medindo com um voltímetro CC calibrado. Nunca acesse os componentes internos do módulo imediatamente após desligar. Siga o tempo de espera de descarga especificado no manual de manutenção da FANUC para o módulo de acionamento aplicável.

Q4: O A20B-2101-0710 pode ser substituído sem remover o módulo de acionamento completo do gabinete?

O acesso à placa requer a abertura da caixa do módulo de acionamento. O módulo deve ser removido do gabinete do inversor e colocado em uma superfície de trabalho limpa e à prova de ESD para acesso no nível da placa. O A20B-2101-0710 pode então ser extraído e substituído sem perturbar a placa de fiação do módulo ou outras placas complementares intactas.

Q5: O A20B-2101-0710 é usado em aplicações de usinagem CNC ou aplicações de robô, ou ambos?

A série A20B-2101 serve tanto unidades de máquinas-ferramenta CNC da FANUC como unidades servo de robôs, partilhando arquitetura de hardware em ambas as linhas de produtos. A aplicação específica do A20B-2101-0710 depende do sistema em que está instalado. Confirme o tipo de sistema host na documentação do módulo de acionamento antes de fazer o pedido.
