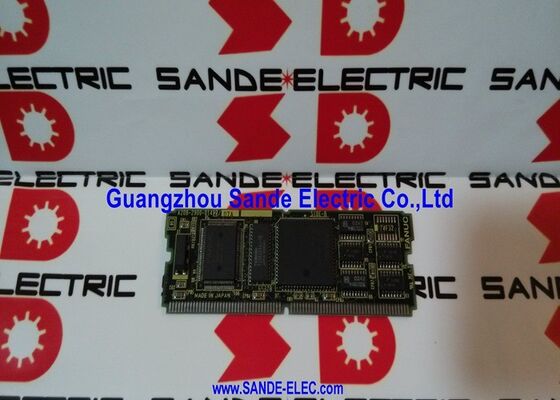

Fanuc PC Daughter Board Module A20B-2900-0142 A2OB-29OO-O142 A20B29000142

A20B-2900-0142 ∙ FANUC PMC-RA1 Modulo de Controle ∙ I/O Link / SLC / Série 20/21 Controlador de Sequência de Máquina CNC

PMC PLC incorporado na máquina

Cada sistema CNC da FANUC incorpora um PMC (Programmable Machine Controller) o controlador lógico programável incorporado da FANUC que funciona de forma independente ao lado do controle de movimento do CNC.O PMC executa o programa de sequência da máquina: a lógica da escada que controla todas as funções da máquina que não são de corte.

Sem PMC funcional:

• Não é possível ligar ou desligar os sistemas de refrigerante
• Os sistemas hidráulicos não conseguem sequenciar
• Os trocadores de ferramentas não podem completar ciclos de mudança.
• As portas não podem ser fechadas.
• Os travões do eixo não podem ser soltos a pedido
• As funções do painel do operador não têm lógica para responder

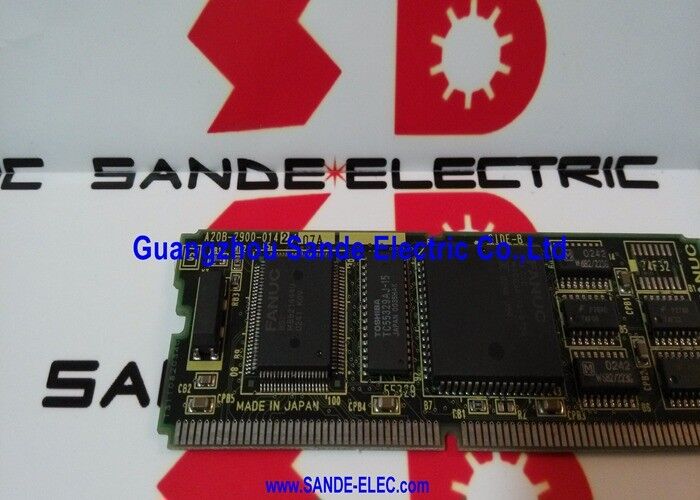

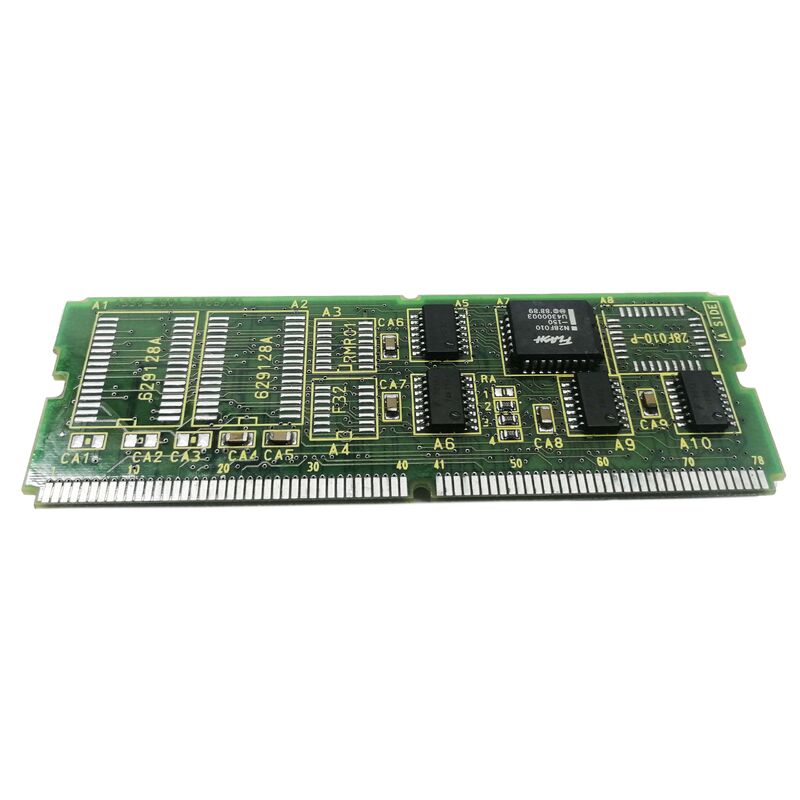

O A20B-2900-0142 é o módulo PMC a placa plug-in que fornece o controlador PMC-RA1 dentro da série 20/21 CNC. É tão essencial para o funcionamento da máquina quanto o hardware de controle de movimento do CNC.

Informações essenciais sobre o produto

PMC-RA1 ¢ Nível de capacidade na família de PMC da série 20/21

O CNC da série 20/21 ofereceu várias opções de módulos PMC em diferentes níveis de capacidade.

A designação RA1 identifica o nível de capacidades do PMC ▌capacidade das etapas do programa, o número de registos de dados e o conjunto de instruções.A variante RA3 (A20B-2901-0660) fornece maior capacidade para máquinas-ferramenta mais complexasO A20B-2900-0142 RA1 com ligação I/O serve a configuração padrão de máquina-ferramenta da série 20/21.

Cenários de aplicação

Falha do módulo PMC da série 21:Um CNC FANUC Série 21 desenvolve alarmes PMC ∙ a máquina pára de executar funções de sequência, os comandos de refrigerante e hidráulico não funcionam e os ciclos de mudança de ferramenta não podem ser completados.O módulo PMC A20B-2900-0142 é identificado como falhaSubstituição restaura a execução da escada PMC e todas as funções da sequência da máquina.

Substituição preventiva do módulo PMC:Uma máquina da série 20/21 de ciclo de trabalho elevado que execute vários turnos de produção é submetida a uma actualização planeada da unidade de controlo.O A20B-2900-0142 é substituído juntamente com os módulos de memória como parte de uma renovação completa da eletrônica.

Perguntas frequentes

P1: O que acontece se o A20B-2900-0142 for substituído pelo A20B-2901-0660 (variante RA3)?

O módulo RA3 (A20B-2901-0660) proporciona uma capacidade PMC superior à do RA1.mas o software do sistema CNC deve suportar o tipo RA3 PMCSe o software FROM-residente do CNC não suportar RA3, o PMC não funcionará corretamente.Não substitua variantes de módulos PMC sem confirmar a compatibilidade do software a partir da documentação de manutenção FANUC.

P2: A substituição do A20B-2900-0142 elimina o programa de escadas PMC da máquina?

O próprio módulo PMC-RA1 carrega o programa da escada PMC na sua memória de bordo.A substituição do módulo significa que o novo módulo é iniciado sem programa de escada. A lógica de seqüência PMC específica da máquina deve ser recarregada a partir do backup após a instalação do substituto.É por isso que o backup do programa da escada PMC é tão crítico quanto o backup dos parâmetros CNC antes de qualquer manutenção do módulo PMC.

P3: Qual é o tempo do ciclo de varredura do link de entrada/saída no A20B-2900-0142?

O ciclo de varredura do link de E/S ∙ o tempo para o PMC atualizar todos os nós de E/S conectados ao link de E/S ∙ depende do número de nós conectados e do período de varredura do PMC. Para a série 20/21 com PMC-RA1,O ciclo de ligação de E/S é tipicamente na faixa de milissegundos baixa (1 ¢ 3 ms por varredura completa)Isto é suficiente para o controlo da sequência da máquina; os circuitos de segurança críticos em termos de tempo devem sempre utilizar sinais com fio fixo em vez de ligação de E/S para o seu caminho de protecção primário.

P4: Pode o A20B-2900-0142 ser utilizado se o CNC da série 20/21 não tiver dispositivos de ligação de E/S ligados?

Sim, a capacidade de ligação de E/S no A20B-2900-0142 é uma funcionalidade disponível, não é necessária se a máquina não tiver dispositivos de ligação de E/S.O PMC-RA1 funciona normalmente sem dispositivos de ligação de E/SSe a máquina precisar de ligação de E/S em um momento posterior (por exemplo, uma atualização do painel do operador distribuído), o autocarro de ligação de E/S está disponível no A20B-2900-0142 sem a necessidade de uma alteração do módulo.

Q5: Que capacidade de programa PMC-RA1 é suportada pelo A20B-2900-0142?

O PMC-RA1 (RA1 = primeiro nível de capacidade da série RA) fornece um número máximo definido de etapas do programa da escada, normalmente na faixa de 1.000 a 3,000 passos, consoante o modelo da série 20/21 e a versão do softwareAs capacidades de registo D (dados), K (continuação do relé) e T (timer) são definidas de forma semelhante para o nível RA1.Para as máquinas que necessitam de programas de sequência mais complexos, “que se aproximam do limite de passos RA1”, o módulo RA3 (A20B-2901-0660) proporciona uma capacidade aumentada..
