PS14 híbrido A20B-2902-0140 A2OB-29O2-O14O A20B29020140

A20B-2902-0140∙ FANUC A20B-2902 Série CNC Módulo PCB ∙ Plug-In Daughter Board / CNC e sistemas de automação / Japão Original

A20B-2902 ¢ Família de PCB de módulos plug-in da FANUC

A série A20B-2902 é uma das famílias de PCBs mais versáteis da FANUC, uma coleção de placas filhas plug-in que adicionam ou expandem funções específicas dentro dos controladores CNC da FANUC.Estas placas são definidas pela sua modularidade: cada um é instalado numa tomada ou fenda dedicada na placa de acolhimento sem requerer solda, modificação ou alterações estruturais no sistema CNC.

O âmbito funcional da série A20B-2902 abrange várias categorias:

Placas de expansão de memória:Módulos FROM (Flash ROM) que transportam software de sistema CNC, placas SRAM para armazenamento de parâmetros e programas com bateria e módulos DRAM para expansão da memória de trabalho.

Com um comprimento de 80 mm ou mais, mas não superior a 150 mmPlacas-filhas que adicionam lógica de controle de eixo de servo, controle de fuso analógico ou capacidade de interface de servo expandida à arquitetura existente da placa anfitriã.

PMC e módulos de comunicação:Placas que ampliam a memória de programa, a capacidade de dados ou a capacidade de interface de comunicação do PMC dentro do sistema CNC.

Dispositivos de tração de lançamento e de porta:Placas de controlo dentro dos módulos de accionamento que geram os sinais de precisão necessários para a comutação IGBT nos estágios de potência do servo e do amplificador do fuso.

A A20B-2902-0140 ocupa um papel funcional específico dentro desta família, servindo o CNC FANUC ou a aplicação de automação para a qual foi projetada.

Informações essenciais sobre o produto

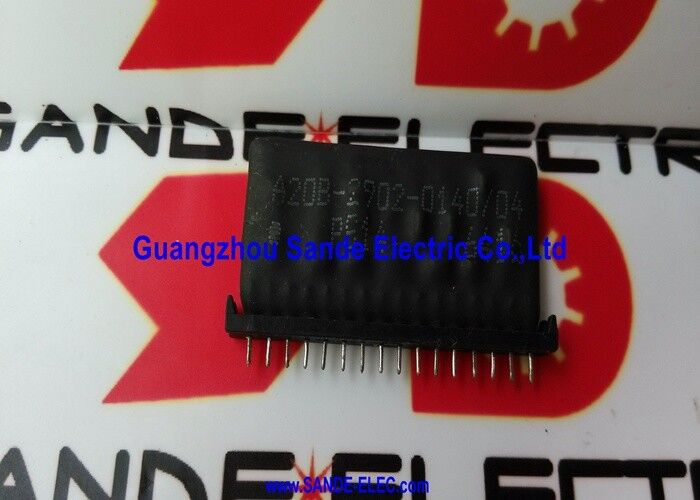

Revisão /04 Identificação da atualização do hardware

A variante /04 (A20B-2902-0140/04) representa uma iteração de atualização de hardware definida dentro do mesmo projeto de base.A FANUC aplica sufixos de revisão quando::

• As substituições de componentes são feitas devido a alterações na cadeia de fornecimento sem alterar a especificação funcional da placa
• São incorporadas pequenas correções de layout de PCB que melhoram a confiabilidade sem alterar a interface da placa
• As atualizações de firmware são aplicadas aos dispositivos programados no quadro

Para a maioria das aplicações de substituição, as revisões posteriores são compatíveis com o mesmo slot e sistema.Observe o número completo da peça, incluindo qualquer sufixo de revisão visível no rótulo do painel instalado, para confirmar a correspondência mais próxima disponível.

Cenários de aplicação

Falha da placa do módulo CNC:Um sistema CNC FANUC desenvolve uma falha rastreável ao módulo plug-in A20B-2902-0140.

Gerenciamento preventivo das reservas:Uma instalação de produção que utiliza várias máquinas CNC FANUC armazena o A20B-2902-0140 como um substituto local para permitir uma substituição rápida sem atrasos no transporte.

Perguntas frequentes

P1: Como posso confirmar que o A20B-2902-0140 é o módulo correto para o meu sistema FANUC?

Se o rótulo for A20B-2902-0140 (com ou sem sufixo de revisão), esta é a substituição confirmada.O manual de manutenção FANUC para o modelo CNC específico mapeia cada fenda do módulo para o seu número de peça na lista de peças sobressalentes.

P2: Os módulos da série A20B-2902 podem ser substituídos entre números de peças adjacentes?

Não. Cada número de peça A20B-2902 é um módulo funcional específico ‡ a capacidade de memória, o tipo de interface e a função de controlo são definidos pelo número exacto da peça.Números adjacentes não são intercambiáveisSempre procure o A20B-2902-0140 exato para uma substituição idêntica.

P3: A substituição do A20B-2902-0140 requer alterações na configuração CNC?

Os módulos de memória (FROM, SRAM, DRAM) são detectados pelo CNC na ligação sem necessidade de alterações de configuração.Interface do fuso) pode exigir a verificação das definições dos parâmetros após a substituiçãoConsulte o manual de manutenção da FANUC para o tipo de módulo específico e o modelo CNC.

Q4: Quais são os requisitos de manuseio do ESD para o A20B-2902-0140?

Manusear com uma pulseira antiestática aterrada em uma superfície segura contra ESD aterrada. Transportar e armazenar em embalagens antiestáticas. Os IC SMD nas placas da série A20B-2902 são sensíveis ao ESD.Nunca manusear tocando componentes ou áreas de rastreamento.

P5: O A20B-2902-0140 é utilizado tanto em aplicações de controladores CNC como de robôs?

Muitos módulos da série A20B-2902 são implantados em plataformas FANUC CNC e controlador de robô, pois a FANUC compartilha arquitetura de hardware entre essas linhas de produtos.Se o A20B-2902-0140 é encontrado numa aplicação CNC ou robótica depende da sua função funcional e dos requisitos do sistema anfitrião. Confirme o tipo de sistema host da instalação existente antes de encomendar.
