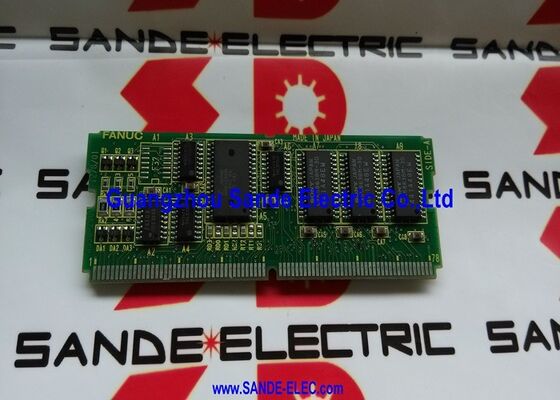

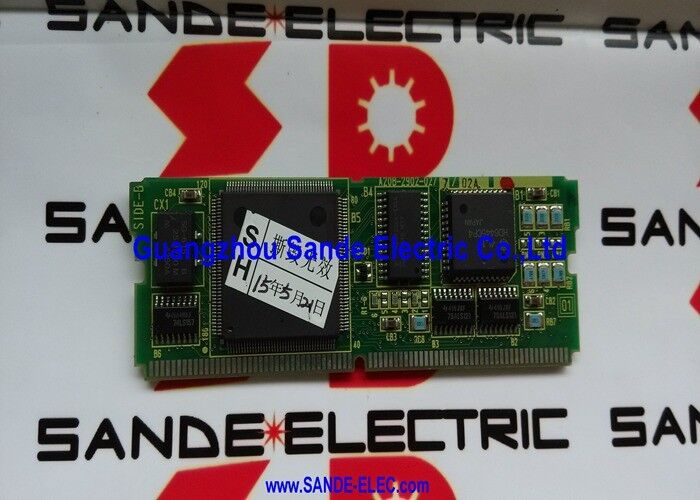

placa de circuito A20B-2902-0277 A2OB-29O2-O277 A20B29020277

A20B-2902-0277∙ FANUC Série 16/18/160/180 Modelo B 9 polegadas Alta Resolução CRT Modulo de Controle ∙ CRTC / OPT1 Plug-In / FS16-MB / FS18-MB

Modulos CRTC da série 16/18 Modelo B geração

Os sistemas CNC FANUC Série 16/18 Modelo B (16-MB, 16-TB, 18-MB, 18-TB) usam uma arquitetura de exibição modular.A função de exibição não é fixada na placa principal é fornecida por uma placa filha CRTC (Controller CRT) plug-in que se instala na ranhura OPT1 (Opção 1) da unidade de controle CNC.

Dentro da família de módulos CRTC A20B-2902-027x para a série 16/18-B, existem várias variantes para combinar diferentes configurações de monitores:

A20B-2902-0270:Variante CRT a cores de 14 polegadasA20B-2902-0271:Resolução padrão CRT de 9 polegadasA20B-2902-0272:Variante de saída VGA (para monitor LCD ou VGA)A20B-2902-0273:Alternativa de CRT de 14 polegadasA20B-2902-0275:Variante VGAA20B-2902-0276:Alternativa de 9 polegadas CRTA20B-2902-0277:9 polegadasalta resoluçãoCRTA20B-2902-0278:Variante VGA

O A20B-2902-0277 é especificamente a variante CRT de alta resolução de 9 polegadas ¢ confirmada para sistemas FS16/18/160/180-MB com um ecrã de operador CRT monocromático de alta resolução.

Informações essenciais sobre o produto

CRT de Alta Resolução o que significa no contexto

Em ecrãs de operador CNC da FANUC, "alta resolução" distingue a capacidade de exibição melhorada dos módulos CRT de resolução padrão montados na mesma série:

Resolução normal:Utilizado para ecrãs de texto dominante que mostram posições de eixo, conteúdo do programa, deslocamentos de ferramentas e códigos de alarme suficiente para a interface baseada em caracteres do CNC.

Alta resolução:Produz mais pixels por unidade de área na tela de 9 polegadas, permitindo uma renderização de caracteres mais fina, gráficos mais nítidos e mais conteúdo de exibição por página sem perda de legibilidade.Para sistemas CNC em que o traçado gráfico da ferramenta é exibido, visualizações de listagem de programas de maior densidade ou ecrãs de diagnóstico mais detalhados são necessários, o módulo CRT de alta resolução fornece a qualidade de exibição que o módulo padrão não pode.

O A20B-2902-0277 impulsiona um CRT de 9 polegadas na maior densidade de pixels que a configuração de exibição de alta resolução requer.

OPT1 Arquitetura Plug-In

O ecrã da unidade de controle CNC da série 16/18 Modelo B é servido pela placa OPT1 uma placa de slots de expansão dedicada dentro do rack de cartões do CNC.Conectando a saída de vídeo do CRTC aos circuitos de deflexão e intensidade do monitor do CRT.

A substituição do A20B-2902-0277 requer:

1. Abrir a unidade de controlo CNC e localizar a placa OPT1
2. Remover o módulo CRTC falhado da sua tomada na placa OPT1
3. Instalação do módulo de substituição na mesma tomada
4. Potência de fechamento e de recuperação não são necessárias alterações de parâmetros

Cenários de aplicação

Falha do ecrã CNC de 16 MB:Um centro de usinagem FANUC de 16 MB perde o ecrã do operador ∙ o CRT de 9 polegadas fica em branco ou mostra conteúdo corrompido.Diagnóstico isola a falha no módulo CRTC A20B-2902-0277Substituição restaura a exibição.

Manutenção da qualidade da exibição:Um CRT de alta resolução de 9 polegadas em um CNC de 18 MB desenvolve renderização de caracteres distorcida devido ao envelhecimento dos componentes do módulo CRTC.Substituição do A20B-2902-0277 restaura a qualidade da exibição sem substituir o próprio monitor CRT.

Perguntas frequentes

P1: Como é que o A20B-2902-0277 difere do A20B-2902-0271 (também um módulo CRT de 9 polegadas)?

Ambos são módulos CRTC CRT de 9 polegadas para a família 16/18-B, mas o 0277 é a variante de alta resolução e o 0271 é a variante de resolução padrão.A versão de alta resolução gera mais pixels por linha de digitalização, produzindo um renderização de caracteres e gráficos mais refinados no mesmo ecrã físico de 9 polegadas.Confirme qual a variante instalada no CNC específico verificando o número da peça no rótulo do quadro antes de encomendar.

P2: O A20B-2902-0277 pode ser montado num CNC da série 16/18 Modelo C (MC)?

A lista de peças da KFAS LLC mostra A20B-2902-0277 que aparece tanto nas listas de peças do Modelo B (16MB/18MB) como no Modelo C (16MC/18MC).A compatibilidade entre as configurações B e C depende da variante específica da placa OPT1 e da versão do sistema CNC. Confirmar a partir da documentação de peças sobressalentes do CNC específico se o 0277 é especificado para a configuração do sistema instalado.

P3: Que sintomas indicam que o A20B-2902-0277 falhou em relação ao tubo do monitor CRT?

Um módulo CRTC falhado normalmente causa perda súbita e completa do conteúdo da tela o CRT escurece sem o escurecimento gradual que acompanha o envelhecimento do tubo.Um tubo CRT com falha mostra sintomas progressivosSe o CRT de 9 polegadas estiver escuro, mas o CNC funcionar normalmente (eixos movidos, programas executados, alarmes claros),e testar o CRT com um sinal externo confirma que o tubo está intacto, o módulo A20B-2902-0277 do CRTC é o alvo de substituição.

Q4: A substituição do A20B-2902-0277 requer ajustes de parâmetros CNC?

Não. O módulo CRTC é um componente de hardware de exibição que não armazena parâmetros CNC. Após a montagem do substituto A20B-2902-0277 e a alimentação do CNC, o display deve ser restaurado imediatamente.Se o formato de exibição aparecer incorreto (tamanho de caracteres ou escalação incorreta), verificar se o parâmetro do tipo de visualização do CNC corresponde à configuração do módulo instalado.

Q5: O A20B-2902-0277 é reparável se o módulo completo falhar?

O A20B-2902-0277 é um módulo de construção SMD (Surface Mount Device).A reparação a nível dos componentes por um centro de serviços de electrónica CNC especializado é tecnicamente possível para falhas que envolvam componentes falhados identificáveis (falha do oscilador)Para máquinas críticas para a produção, a substituição direta de placas é a resolução mais rápida.A reparação é uma opção viável quando o módulo de substituição não estiver disponível ou quando o custo da reparação for significativamente mais baixo.
