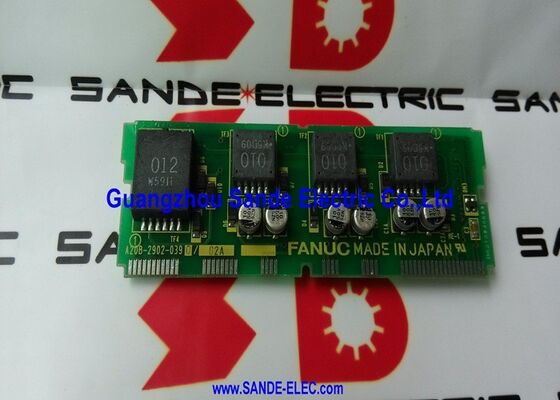

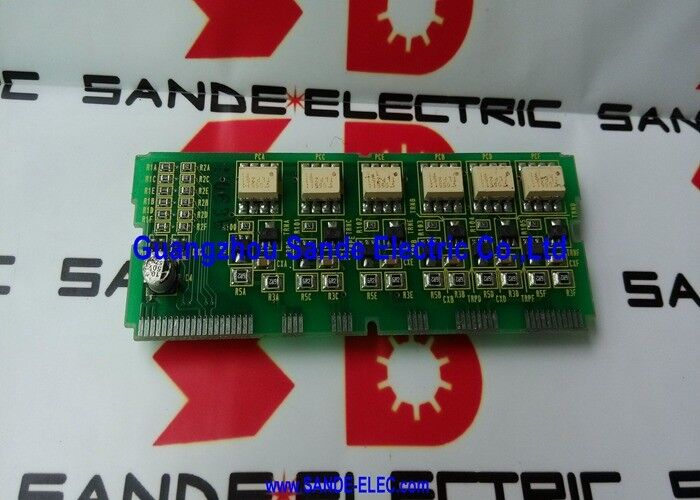

A20B-2902-0390 | Módulo FANUC Alpha Power Driver - Unidade de porta IGBT / Placa de disparo / PSM / SPM-15 a SPM-37 / Sistemas de unidade CNC

Módulo de driver de energia – a ponte entre dispositivos de controle e energia

Dentro de cada módulo de acionamento FANUC Alpha, a conversão de energia ocorre através de dispositivos de comutação IGBT (Insulated Gate Bipolar Transistor). Esses transistores transportam toda a corrente do motor ou do barramento e comutam em alta frequência – normalmente 2–4kHz para acionamentos de fuso. Para comutar corretamente, cada IGBT precisa de um pulso de acionamento de porta precisamente cronometrado no nível de tensão correto.

O módulo driver de energia A20B-2902-0390 gera esses pulsos de acionamento de porta. Ele recebe comandos de comutação de baixo nível da PCB de controle (A16B-2202-0432 para módulos de fuso) e os amplifica em sinais de acionamento de porta de alta corrente que realmente ligam e desligam os dispositivos IGBT. Esta função de acionamento de disparo/gate é a razão pela qual a placa é classificada como um “módulo de driver” – ela aciona os próprios dispositivos de energia.

Sem um A20B-2902-0390 funcionando corretamente:

• Os IGBTs recebem sinais incorretos ou nenhum sinal de acionamento do portão
• A conversão de energia falha
• O módulo não pode desenvolver tensão ou corrente de saída
• Alarmes de sobrecorrente ou proteção de hardware disparam imediatamente

Principais informações do produto

A pilha interna de PCB em módulos Alpha SPM

Para uma imagem completa: o A06B-6088-H222 (SPM-22) como exemplo contém:

• A16B-2202-0432(placa de controle): controle de velocidade do fuso, processamento de feedback, lógica de proteção
• A20B-1006-0481(base/placa de alimentação): conexões de barramento CC, conectores de saída do motor, caminhos de alta corrente
• A20B-2902-0390(placa de driver): pulsos de acionamento da porta IGBT
• A16B-2203-0332(placa de sinal adicional)

O A20B-2902-0390 é a camada que traduz sinais de controle em eventos elétricos que movem as correntes do motor.

Cenários de aplicação

Alarme do fuso SPM imediatamente ao habilitar:Um módulo de fuso FANUC Alpha gera um alarme de sobrecorrente no momento em que o comando de ativação do fuso é emitido, sem carga no motor. A placa de controle e a placa de alimentação base são testadas corretamente, mas a inspeção revela que a placa do driver A20B-2902-0390 está produzindo pulsos de acionamento de porta assimétricos. A substituição restaura a comutação correta e limpa o alarme.

PSM não consegue estabelecer o barramento DC:Uma unidade Alpha PSM é ligada, mas não consegue desenvolver a tensão nominal do barramento CC, exibindo um alarme de carga. Depois de descartar falhas na entrada CA e no retificador, a saída do gate drive da placa driver A20B-2902-0390 é identificada como incorreta. A substituição da placa restaura a pré-carga do PSM e o estabelecimento do barramento.

Perguntas frequentes

Q1: A20B-2902-0390 é a mesma placa nos módulos PSM e SPM?

Sim. CNC Spares UK confirma que o A20B-2902-0390 aparece em vários módulos da série SPM (SPM-15, 22, 26, 30) ao lado do A16B-2202-0432. A DNC Electronics lista-o nos módulos Alpha PSM. A mesma placa física é usada na função de acionamento do gate dos módulos PSM e SPM dentro desta faixa de potência. Os requisitos do circuito de acionamento para acionamento de porta IGBT em ambos os tipos de aplicação são suficientemente semelhantes para compartilhar o mesmo design de placa.

Q2: Qual é a diferença entre A20B-2902-0390 e A20B-2902-0391?

Esses são números de peças adjacentes na mesma família de módulos de driver. As variantes 0390 e 0391 atendem a diferentes classificações de potência ou tipos de interface dentro da faixa Alpha PSM/SPM. A A20B-2902-0391 é a placa de driver correspondente para módulos de maior potência ou da série HV. Sempre confirme qual variante está instalada na etiqueta da placa antes de fazer o pedido – elas não são intercambiáveis.

Q3: Um A20B-2902-0390 danificado pode causar danos permanentes aos dispositivos de alimentação IGBT?

Sim. Uma placa de acionamento de portão que produz tempo incorreto – por exemplo, ligando simultaneamente IGBTs na mesma perna de fase – cria um curto direto no barramento CC. Essa condição de "passagem" faz com que uma corrente extremamente alta flua através dos dispositivos IGBT em microssegundos, potencialmente destruindo-os. Sempre que uma falha de IGBT for atribuída a uma falha no nível da placa, o A20B-2902-0390 deve ser substituído junto com os dispositivos de energia danificados para evitar recorrência.

Q4: Qual é o procedimento de descarga segura antes de acessar o A20B-2902-0390 dentro de um módulo PSM ou SPM?

Os módulos PSM e SPM contêm grandes capacitores de barramento CC que retêm tensões perigosas após a remoção da energia da rede elétrica. O tempo de espera obrigatório (normalmente de 5 a 20 minutos dependendo do tamanho do módulo) deve ser observado antes de abrir qualquer invólucro de módulo. Verifique a descarga verificando o indicador LED de carga do módulo e medindo a tensão do barramento CC com um voltímetro calibrado. Nunca manuseie o A20B-2902-0390 com a alimentação conectada.

P5: A revisão /02A é crítica ou uma revisão anterior pode substituí-la?

A revisão /02A designa uma atualização de hardware para o design básico A20B-2902-0390. Para a maioria dos aplicativos de substituição, as revisões posteriores são compatíveis com versões anteriores do mesmo módulo. Se a etiqueta da placa instalada mostrar uma revisão anterior (por exemplo, /01A), a instalação de um /02A deverá ser compatível. Confirme na documentação de serviço da FANUC se existe algum requisito de revisão mínimo conhecido para o modelo PSM ou SPM específico.
