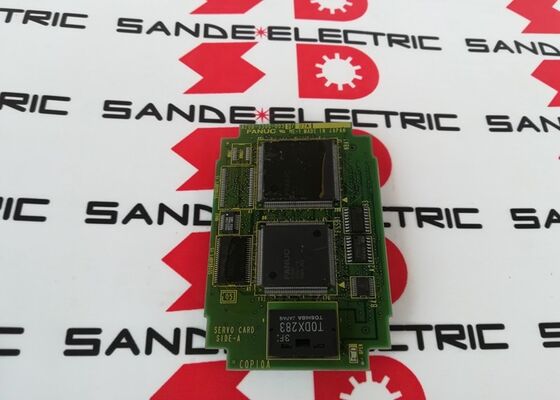

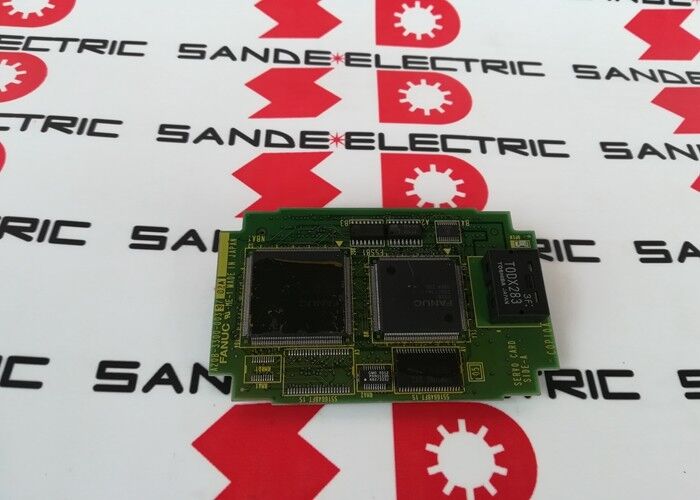

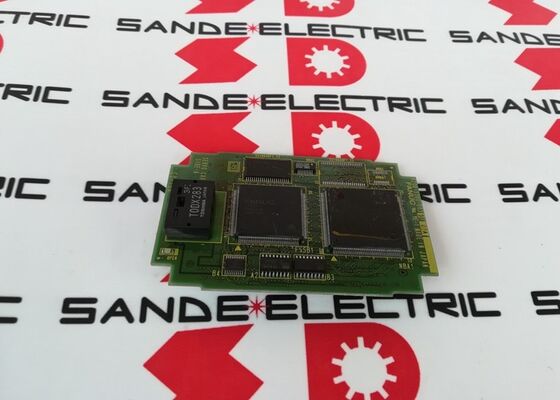

FANUC cartão Axis A20B-3300-0033 A20B33000033 A2OB-33OO-OO33

A20B-3300-0033 ∙ FANUC i-Series 2-Axis FSSB Servo Card ∙ Plug-In Module / 16i / 18i / 21i / Modelo A & B

Interface FSSB O que faz neste cartão

FSSB (Fanuc Servo Serial Bus) é o protocolo de comunicação de fibra óptica FANUC introduzido com o CNC da série i para substituir as antigas interfaces analógicas e paralelas de servo.Um único circuito de fibra óptica conecta o CNC a todos os servoamplificadores do sistema, transportando comandos de posição do eixo para cada amplificador e devolvendo dados de feedback do codificador para o CNC.

O A20B-3300-0033 implementa o lado CNC desta ligação FSSB. Ele se conecta ao PCB mestre principal e se conecta diretamente à porta de saída FSSB de fibra óptica.o CNC transmite comandos de posição para a cadeia de amplificadores SVM conectada e recebe feedback do codificador .

Principais especificações

Capacidade de dois eixos  Extensão do sistema

Para um CNC de 2 eixos (torneio CNC padrão com eixos X e Z), um A20B-3300-0033 controla ambos os eixos através de seu único canal FSSB.

Para um sistema de 4 eixos, duas placas de servo são instaladas na placa principal ̇ cada placa lida com 2 eixos através de seu próprio canal FSSB.As placas principais do modelo A e B da série i da FANUC acomodam várias placas de servo para atingir a contagem máxima de eixos do sistema.

O A20B-3300-0033 lida com o primeiro canal FSSB (normalmente eixos 1 e 2).

Cenários de aplicação

Falha de servocomunicação no CNC 16i:Um centro de usinagem FANUC 16i gera alarmes de comunicação FSSB em ambos os eixos controlados simultaneamente.A placa de servo plug-in A20B-3300-0033 é identificada como a falhaA substituição do módulo restaura a comunicação FSSB e limpa os alarmes do eixo.

Substituição da placa de servo do torno 18i:Um centro de viragem com controle FANUC 18i desenvolve erros intermitentes de posição do eixo.Um cartão de substituição restaura a comunicação servo consistente em ambos os eixos.

Perguntas frequentes

P1: O A20B-3300-0033 funciona tanto com o CNC da série i do Modelo A como com o Modelo B?

Sim. CNC Electronics confirma que este cartão é para "16i, 18i, 21i modelo A e B". A tomada de plug-in em ambos os modelos A e modelo B placas principais aceita o mesmo A20B-3300-0033.a placa principal em si difere entre o Modelo A e Modelo B ̇ a placa servo é a mesma, mas apenas instalar na geração de placa principal compatível.

P2: Que tipos de servoamplificadores se conectam ao A20B-3300-0033 através do FSSB?

A interface FSSB conecta-se aos módulos de servoamplificadores das séries Alpha-i e Beta-i da FANUC que incluem uma porta de entrada de fibra óptica FSSB.Os servoamplificadores analógicos mais antigos (tipo A ou tipo B) não são compatíveis com o FSSBConfirme que os amplificadores de servo instalados têm conectores FSSB antes de esperar que esta placa de servo comunique com eles.

P3: O A20B-3300-0033 pode ser utilizado isoladamente para um torno de 2 eixos sem servocartas adicionais?

Sim, um torno CNC de 2 eixos (eixo X e Z) requer apenas um A20B-3300-0033 para controlar ambos os eixos.O canal FSSB do cartão se conecta a dois servoamplificadores em um arranjo de cadeia de margarida o sinal FSSB vai do cartão para o primeiro amplificador e continua no segundoUma placa é suficiente para a configuração completa do eixo de uma máquina padrão de dois eixos.

Q4: Que parâmetros CNC são relevantes para o A20B-3300-0033?

Os parâmetros relacionados com o FSSB no CNC definem o endereço do nó de cada servoamplificador na cadeia FSSB, o número de amplificadores conectados por canal FSSB e o tempo do ciclo de comunicação FSSB.Estes parâmetros são mantidos na SRAM do CNC e não são afetados pela substituição do cartão A20B-3300-0033Após a instalação de um cartão de substituição, o CNC deve restabelecer automaticamente a comunicação FSSB utilizando os parâmetros existentes.

P5: O A20B-3300-0033 é o mesmo que o A20B-3300-0030 ou outros números de peças próximos?

Os números de peças adjacentes na gama A20B-3300-003x são placas diferentes com diferentes números de eixos ou tipos de interface.O A20B-3300-0030 pode ser um cartão de eixo diferente (confirmado na documentação anterior como um servocontrolador FSSB para uma contagem de eixos ou geração de sistema diferente). Cada número de peça serve a uma aplicação específica não substitua números de peça adjacentes sem confirmar a especificação de cartão exigida pelo sistema de destino.
