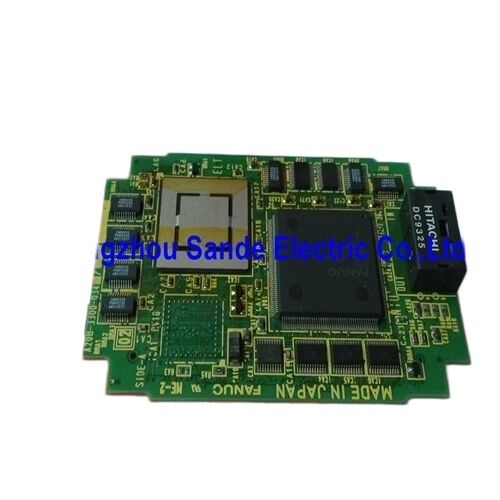

Placa de Circuito de Display Fanuc LCD Painel PCB A20B-3300-0340

A20B-3300-0340 | Placa de controle de display FANUC LCD/MDI — Ethernet incorporada/tela de 7,2 polegadas/0i-B/16i-B/18i-B/21i-B CNC

A20B-3300-0340 — Três funções em uma placa plug-in

A A20B-3300-0340 é uma placa PC plug-in compacta que executa três funções distintas na unidade de controle CNC FANUC i-Series:

Unidade de exibição LCD:A placa gera o sinal de vídeo para o painel LCD de 7,2 polegadas do CNC — fornecendo a saída de exibição para a interface de operação do CNC. Todas as informações visuais que o operador vê na tela — exibições de posição, conteúdo do programa, páginas de parâmetros, gráficos do caminho da ferramenta, texto de alarme e telas de diagnóstico — são geradas através do A20B-3300-0340.

Interface MDI (entrada manual de dados):A placa gerencia a interface de comunicação com o painel do teclado MDI – o dispositivo de entrada do operador para inserir dados, selecionar modos e navegar nas telas do CNC. Sem uma interface MDI funcional, o operador não pode inserir programas ou alterar parâmetros localmente.

Ethernet incorporada:A placa fornece uma porta Ethernet que liga o CNC da FANUC à rede da fábrica — permitindo a transferência de programas DNC (Controlo Numérico Direto), monitorização remota, recolha de dados e diagnóstico do sistema CNC a partir de um PC em rede sem necessidade de cablagem série RS-232.

Especificações principais

Ethernet incorporada — Conectividade de rede para controles 16i/18i/21i-B

A porta Ethernet incorporada no A20B-3300-0340 foi um avanço significativo na geração da série iB – conectando o CNC diretamente à Ethernet 10/100 padrão sem uma placa de comunicações separada:

Operação DNC:Os programas de peças armazenados na rede podem ser transferidos diretamente para a memória do CNC ou executados no modo “gotejamento” a partir do servidor da rede. Programas grandes, grandes demais para a memória interna do CNC, podem ser usinados diretamente na rede.

Monitoramento remoto:A conexão Ethernet permite que sistemas de monitoramento em nível de fábrica leiam dados de status do CNC — posições de eixos, nome do programa, status de alarme e contagens de produção — a partir de um PC centralizado.

Cenários de aplicação

Falha no display no centro de usinagem 18i-B:Um centro de usinagem FANUC 18i-MB perde a saída de exibição — o LCD mostra uma tela em branco apesar do CNC parecer estar ligado. A placa de vídeo A20B-3300-0340 é identificada como a falha. A substituição restaura a saída de vídeo, a funcionalidade MDI e a conectividade Ethernet.

Falha na porta Ethernet:Um controle 21i-B perde sua conexão de rede – a transferência do programa DNC falha. A interface Ethernet do A20B-3300-0340 é identificada como a falha.

Perguntas frequentes

Q1: O A20B-3300-0340 funciona com monitores LCD monocromáticos e coloridos de 7,2 polegadas?

Sim – A20B-3300-0340 suporta painéis LCD monocromáticos e coloridos de 7,2 polegadas. O painel de exibição específico instalado no CNC determina se a saída é monocromática ou colorida – a própria placa é compatível com ambos os tipos de painel. Verifique o tipo de painel de exibição existente antes de presumir que a placa de substituição mudará a exibição de mono para colorida ou vice-versa.

Q2: O que acontece com o MDI e as funções de rede se o A20B-3300-0340 falhar?

Como todas as três funções — display, MDI e Ethernet — são gerenciadas pelo A20B-3300-0340, uma falha na placa normalmente afeta todas as três simultaneamente. Uma tela em branco ou congelada combinada com teclas MDI que não respondem e perda de conectividade de rede é um forte indicador de diagnóstico de que A20B-3300-0340 é o componente defeituoso.

P3: O A20B-3300-0340 é compatível com o FANUC 0i-B e também com o 16i/18i/21i-B?

Sim — A20B-3300-0340 está confirmado para sistemas CNC FANUC 0i-B, 16i-B, 18i-B e 21i-B. Esses sistemas compartilham a mesma arquitetura de controle e formato de placa-mãe i-Series Modelo B, permitindo que a mesma placa de vídeo atenda a todas as quatro plataformas na configuração LCD de 7,2 polegadas.

Q4: Após a substituição do A20B-3300-0340, é necessário algum recomissionamento?

Os parâmetros CNC e programas de peças são armazenados nos módulos de memória FROM/SRAM — e não na placa de exibição. A substituição do A20B-3300-0340 não afeta os dados armazenados. No entanto, a configuração da porta Ethernet (endereço IP, nome do host, configurações de FTP) pode precisar ser verificada novamente após a substituição, pois esses dados podem ter sido associados à configuração da placa anterior. Confirme as configurações de rede nas telas de parâmetros Ethernet do CNC após instalar a substituição.

P5: Quais variantes de sufixo de A20B-3300-0340 existem e o sufixo é importante?

A20B-3300-0340 pode conter um sufixo de firmware como /04A (por exemplo, A20B-3300-0340/04A) identificando a revisão de software específica da placa. Certifique-se de que o sufixo da placa de substituição corresponda ou seja confirmado como compatível com a revisão de hardware CNC existente. O manual de manutenção FANUC aplicável ao modelo CNC específico identifica a versão correta do sufixo.
