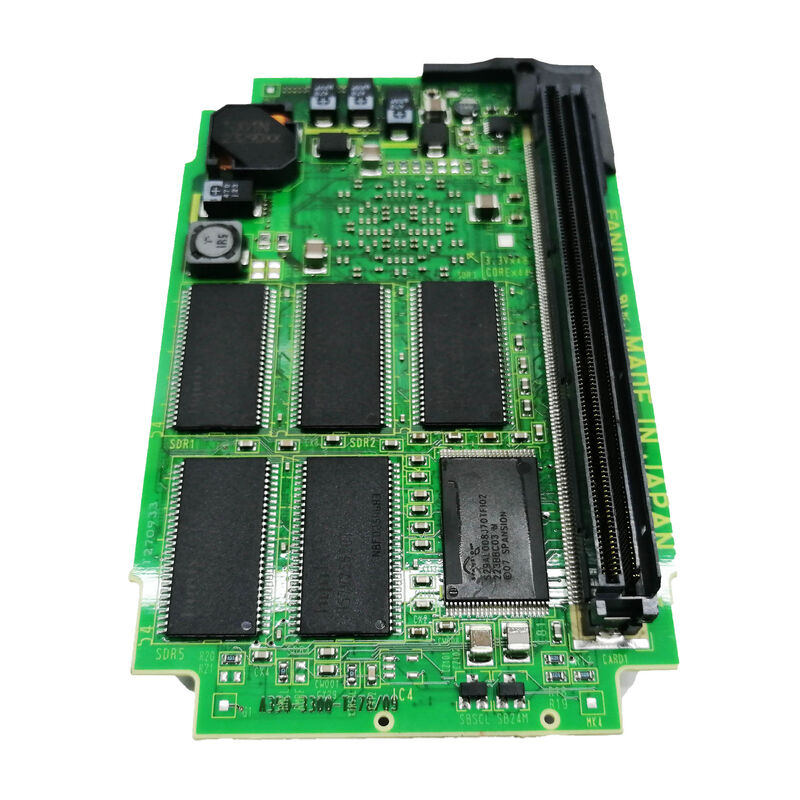

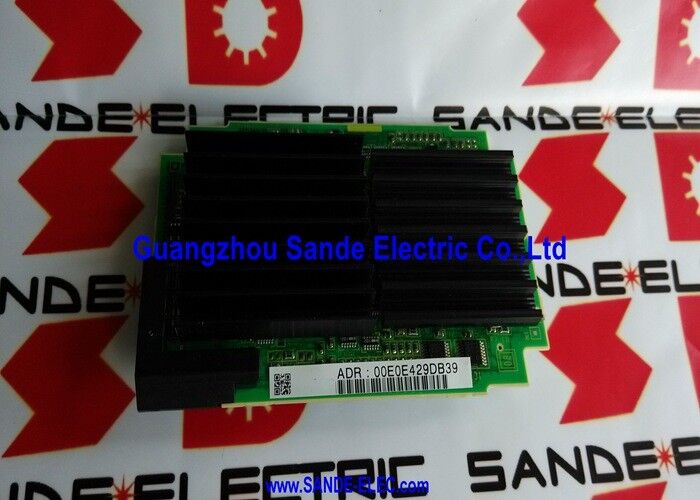

A20B-3300-0472 | Módulo CPU FANUC A6 — SDRAM de 128 MB / Série 30i / Placa de processador plug-in

Série 30i — A plataforma de última geração que esta placa atende

A Série 30i da FANUC está no topo da família de produtos CNC de i geração da FANUC — uma plataforma construída para as aplicações de maquinação mais exigentes. Enquanto o 0i-D lida com máquinas-ferramentas padrão e o 31i/32i lida com máquinas multieixos moderadamente complexas, o 30i foi projetado para:

Contagem máxima de eixos:Até 40 eixos controlados em 10 caminhos de controle — permitindo células de fabricação flexíveis totalmente automatizadas, linhas de transferência de vários fusos e máquinas de compostos de processamento paralelo.

Corte em alta velocidade:AI Contour Control II (AICC II), nano interpolação e controle de corrente de alta resposta HRV4 combinam-se para suportar usinagem de matrizes e moldes em alta velocidade e

contorno de componentes aeroespaciais em velocidades que causariam erros em CNCs de especificações mais baixas.

Capacidade da máquina composta:Operações simultâneas de fresamento-torneamento, torneamento sincronizado de vários fusos e coordenação entre caminhos permitem que um único CNC 30i substitua o que anteriormente exigia dois ou mais CNCs separados.

O A20B-3300-0472 é o módulo CPU que alimenta esta plataforma – a placa processadora instalada na placa CPU principal do 30i que executa o programa de controle em tempo real do CNC.

Especificações principais

SDRAM de 128 MB — Memória de trabalho para um sistema de 40 eixos

A SDRAM de 128 MB no A20B-3300-0472 é a memória de trabalho disponível para o ambiente de processamento em tempo real do 30i. Numa configuração de 40 eixos e 10 caminhos, o CNC deve manter simultaneamente:

• Dados de posição e cálculos de interpolação para 40 eixos
• Filas de comando servo para todos os eixos ativos em todos os caminhos
• Contexto de execução de escada PMC para vários caminhos
• Programar dados de buffer de antecipação para todos os caminhos ativos
• Software do sistema, software opcional e seus dados de tempo de execução

128 MB representa uma alocação substancial de memória de trabalho em comparação com as gerações anteriores de CNC. Sem memória de trabalho adequada, o buffer de antecipação do 30i seria restrito – limitando a taxa de avanço máxima na qual o CNC pode executar caminhos de ferramenta com contornos complexos sem desaceleração.

Cenários de aplicação

Falha do módulo CPU 30i CNC:Um centro de maquinação FANUC 30i desenvolve códigos de alarme do sistema que apontam para a placa CPU. Todas as funções do eixo são inibidas. Depois de confirmar que a placa principal, os módulos de memória e a fonte de alimentação estão intactos, o A20B-3300-0472 é substituído. O CNC retoma o funcionamento normal.

Módulo CPU do controlador do robô:O A20B-3300-0472 também atende controladores de robô FANUC que usam o mesmo hardware da placa principal. A observação para fazer backup dos "dados do robô Fanuc armazenados nos módulos de memória" antes da substituição se aplica tanto a aplicações de controlador de robô quanto a aplicações CNC.

Perguntas frequentes

Q1: O A20B-3300-0472 contém algum software específico para CNC?

Não. O software do sistema CNC é armazenado nos módulos FROM — itens de plug-in separados. O A20B-3300-0472 é apenas o hardware de processamento: seu SDRAM é a memória de trabalho que a CPU usa em tempo de execução, não o armazenamento persistente. A substituição do A20B-3300-0472 não afeta o conteúdo FROM ou os parâmetros armazenados na SRAM, desde que esses módulos permaneçam intactos.

P2: Qual backup de dados é essencial antes de substituir o A20B-3300-0472 em um sistema 30i?

Faça backup de todos os dados de parâmetros e dados de programa para todos os caminhos de controle ativos — em um sistema 30i de múltiplos caminhos, isso significa que os parâmetros e programas de cada caminho são copiados separadamente. Faça também backup de todos os dados da ferramenta, dados de coordenadas de trabalho e dados e ladder do PMC. Em uma aplicação de robô, faça backup de todos os programas do robô e variáveis ​​do sistema. Faça o backup antes de qualquer manuseio da placa.

Q3: Como o A20B-3300-0472 (tipo A6) se compara ao A20B-3300-0475 (tipo A3) em termos de desempenho?

Ambos são módulos de CPU DRAM de 128 MB da família A20B-3300, mas para diferentes gerações de CNC e tipos de placa principal:

• A20B-3300-0475 (tipo A3): Para sistemas 0i-D (série i de entrada/média faixa)
• A20B-3300-0472 (tipo A6): Para Série 30i (série i multieixos de última geração)

O tipo A6 visa uma plataforma CNC de alto desempenho com maior contagem de eixos, mais caminhos de controle e requisitos de processamento em tempo real mais exigentes. Eles não são intercambiáveis.

P4: O que acontece se a SDRAM de 128 MB no A20B-3300-0472 falhar parcialmente?

Falha parcial de memória — onde algumas células de memória estão com defeito, mas o módulo ainda inicializa parcialmente — normalmente se manifesta como alarmes intermitentes do sistema, reinicializações inexplicáveis ​​do CNC ou conteúdo de exibição corrompido. Esses sintomas podem se assemelhar a outras falhas. Uma falha de memória completa e persistente faz com que o CNC falhe no autoteste de inicialização e impede a inicialização normal. Em ambos os casos, a substituição do A20B-3300-0472 resolve a falha de memória.

Q5: O A20B-3300-0472 pode ser testado antes da instalação?

O A20B-3300-0472 requer a placa principal host para funcionar – não pode ser testado isoladamente. A abordagem convencional é instalar o módulo de substituição no CNC, ligar, observar a sequência de inicialização e confirmar se o sistema atinge o estado operacional normal. Um módulo suspeito de estar com defeito (de uma fonte sabidamente ruim) pode ser testado substituindo-o por um sistema 30i funcional, se houver algum disponível.
