A20B-8100-0665 ∙ FANUC Série 21i-B Central de CPU ∙ Ethernet / PMC-SB7 / 21i-MB e 21i-TB / Yellow Backplane Motherboard

Série 21i-B ¢ Plataforma CNC compacta da Série i da FANUC

O FANUC Série 21i-B é um membro da família CNC FANUC Série i ∙ a geração que introduziu a comunicação servo digital FSSB, melhorando o desempenho do processamento,e Ethernet integrado para plataformas CNC compactas. Dentro da série i:

21i-MB:A variante do centro de usinagem da série 21i-B, que serve centros de usinagem verticais e horizontais com interpolação multi-eixo, toque rígido e funcionalidade completa do centro de usinagem.

21i-TB:A variante do centro de torneamento

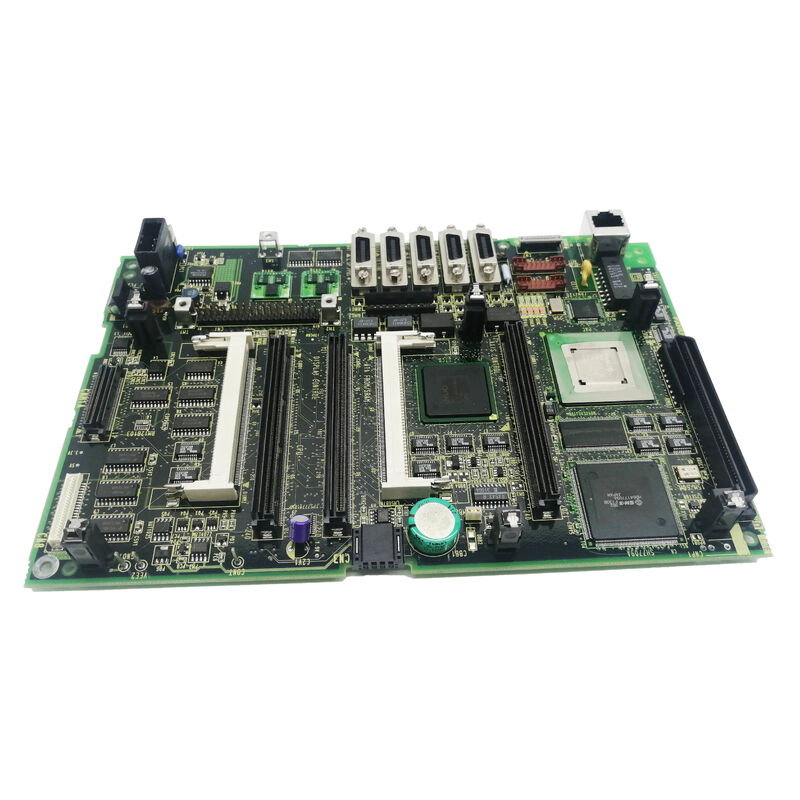

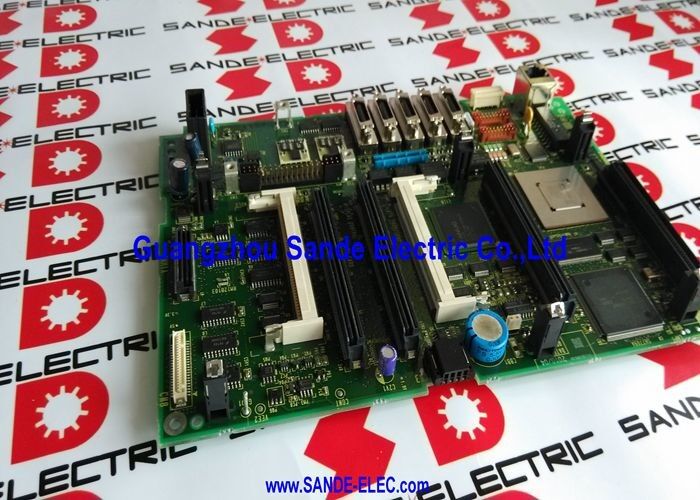

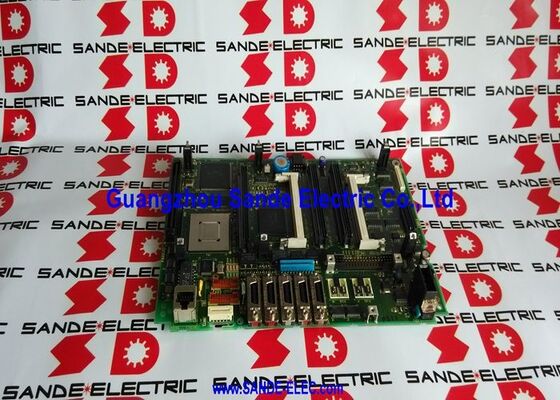

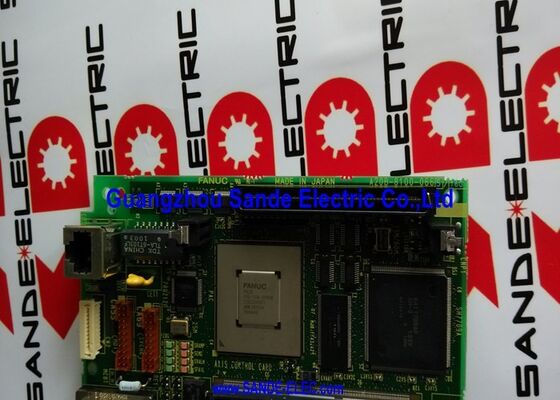

A A20B-8100-0665 é a principal placa de CPU comum a ambas as variantes a placa-mãe na qual o processamento primário do CNC, a comunicação Ethernet e o controle de sequência PMC-SB7 estão integrados.

Principais especificações

PMC-SB7 Capacidade avançada de programação de sequências

O PMC-SB7 é a variante de PMC (Controller de Máquina Programável) de maior capacidade disponível no sistema CNC da série 21i-B.O PMC é o PLC integrado do CNC executando a lógica de sequência da máquina-ferramenta em paralelo com o movimento do eixo do CNC:

Capacidade do programa de escadas:O PMC-SB7 fornece uma capacidade de diagrama de escada expandida, que acomode a lógica de sequência completa de máquinas-ferramentas complexas com vários eixos, trocadores automáticos de ferramentas, trocadores de paletes,e sofisticado bloqueio de segurança.

Análise de alta velocidade:O PMC-SB7 executa o programa de escada a uma taxa de digitalização rápida garantindo que as respostas de E/S da máquina-ferramenta sejam suficientemente rápidas para exigir requisitos de controle de máquina em tempo real.

Capacidade de entrada/saída:A especificação PMC-SB7 suporta a contagem máxima de pontos de E/S disponível na plataforma da Série 21i-B, que serve máquinas complexas com extensas E/S de sensores e atuadores.

Cenários de aplicação

Falha do sistema CNC da série 21i-B ¢ placa principal da CPU:Um centro de usinagem FANUC 21i-MB desenvolve falhas de CNC a nível do sistema ∙ o CNC não consegue completar a inicialização da ligação ou apresenta alarmes a nível da CPU.Depois de verificar a placa do processador da CPU e os módulos de memória, a placa-mãe A20B-8100-0665 é identificada como sendo o defeito.

Falha da função Ethernet no 21i-B:Um centro de viragem da série 21i-TB perde a conectividade Ethernet transferência de programa DNC e monitoramento remoto são perdidos.Substituição restaura a conectividade da rede.

Perguntas frequentes

P1: Qual é a diferença entre o A20B-8100-0665 e o A20B-8100-0661 ou números de peças similares?

A série A20B-8100 abrange placas principais de CPU para várias plataformas CNC da série FANUC i. A20B-8100-0661 é a placa principal de CPU 18i-B.Estas placas são específicas para plataformas CNC - Confirme o modelo CNC instalado no rótulo de identificação da unidade de controlo antes de encomendar.

P2: Após a substituição do A20B-8100-0665, todos os dados CNC devem ser recarregados?

Sim substituição da placa principal da CPU requer uma recarga completa de todos os dados CNC: programas de peças, parâmetros de eixo, parâmetros de servo, programa de escada PMC, dados de deslocamento de ferramentas,e toda a configuração do sistema. A placa em si não contém dados de utilizador persistentes todos os dados residem nos módulos de memória SMD (SRAM, FROM) montados na placa.garantir que está disponível um backup completo e verificado de todos os dados CNC.

P3: O processador da CPU (A20B-3300-031x) pode ser transferido do antigo para o novo A20B-8100-0665?

Em alguns casos, o cartão do processador da CPU pode ser transferido se estiver intacto, evitando o re-registro do processador.substituindo-o junto com a placa-mãe elimina essa incerteza. Confirmar, a partir do manual de manutenção da série 21i-B da FANUC aplicável, se o processador deve ser substituído ou substituído por um novo.

Q4: Que alarmes no CNC 21i-B indicam especificamente uma falha A20B-8100-0665?

As falhas no nível da placa-mãe da série 21i-B manifestam-se tipicamente como: falha em completar o auto-teste de ligação com códigos de erro exibidos no ecrã de alarme do CNC,Códigos de "Alarme de sistema" ou "Alarme de hardware" que não possam ser atribuídos a qualquer cartão periférico, alarmes repetidos de "paridade RAM" ou "erro ROM" apesar de bons módulos de memória, ou perda completa da função de exibição/MDI.Estes devem ser distinguidos de falhas do módulo de memória (que produzem códigos de erro específicos relacionados ao módulo) e falhas do processador da CPU antes de condenar a placa-mãe.

P5: O A20B-8100-0665 suporta as configurações 21i-MB e 21i-TB?

Sim A A20B-8100-0665 é a placa-mãe para a geração 21i-B, tanto nas variantes do centro de usinagem (21i-MB) como no centro de torneamento (21i-TB), bem como em outras configurações 21i-B.O tipo de máquina (MB ou TB) é determinado por software CNC e parâmetros carregados nos módulos de memória o próprio hardware A20B-8100-0665 é comum a ambos.
