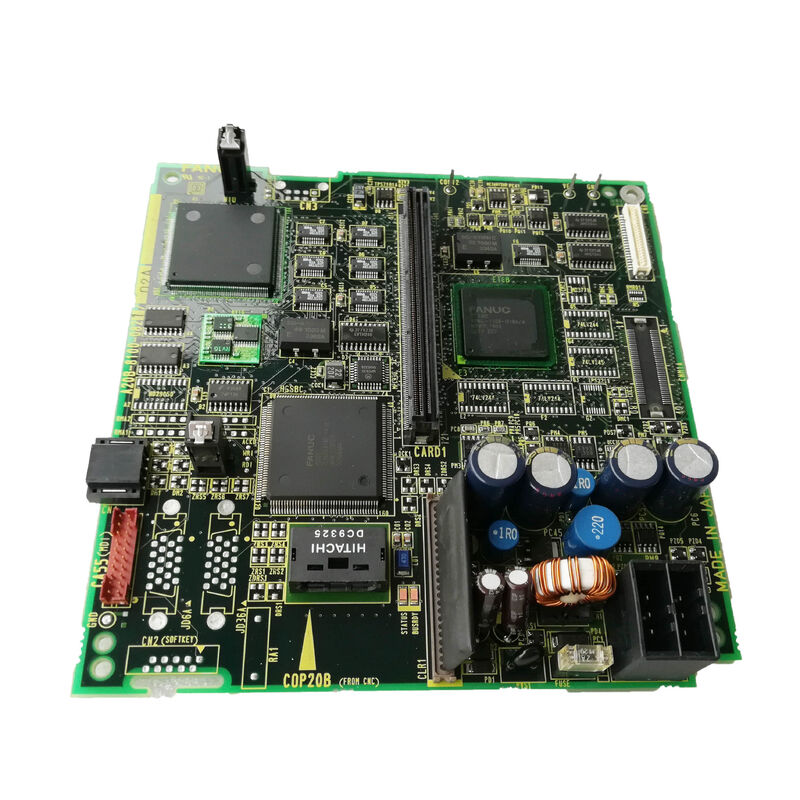

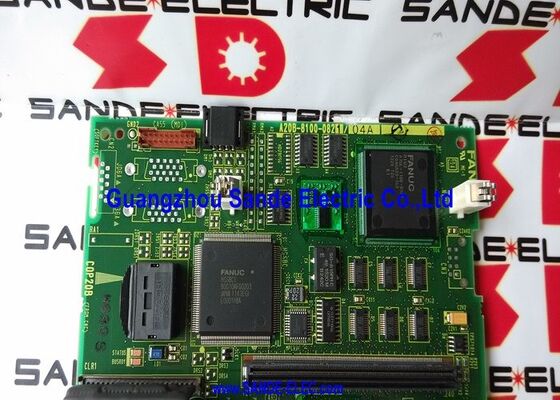

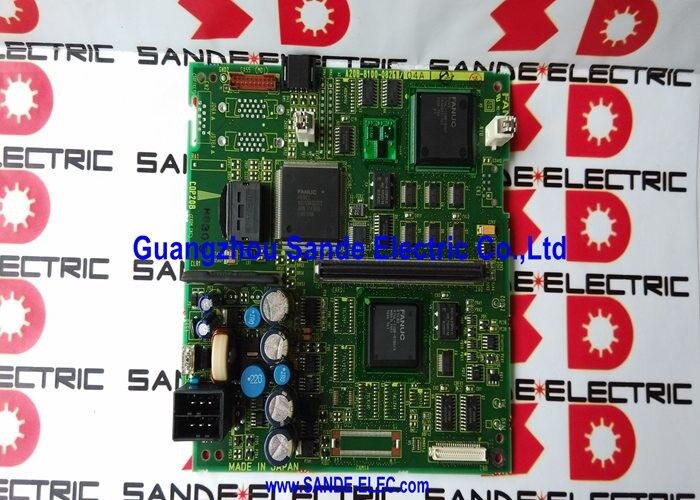

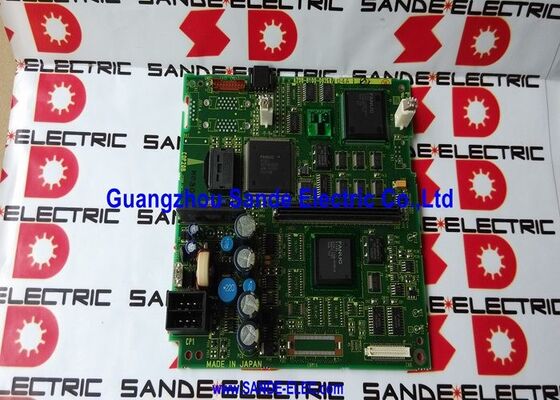

FANUC PC BOARD A20B-8100-0821 A2OB-81OO-O821 A20B81000821

A20B-8100-0821 | PCB de driver de LCD digital FANUC Série 0i-B - Unidade LCD/MDI de 8,4 polegadas / 9,5 polegadas / Placa de exibição CNC F0i-B

Display LCD no CNC 0i-B – O que a placa driver faz

A interface do operador do CNC da série 0i-B da FANUC é uma unidade LCD/MDI separada — um conjunto combinado de ecrã e teclado que se liga à unidade de controlo principal do CNC. O painel LCD mostra a interface do operador: posições dos eixos, conteúdo do programa, mensagens de alarme, deslocamentos de ferramentas e todas as telas do CNC.

Entre o sinal de vídeo do CNC e o painel LCD físico, o PCB do driver LCD digital A20B-8100-0821 realiza a conversão crítica. Ele recebe os dados do display digital do CNC, converte-os em sinais de temporização específicos e níveis de tensão exigidos pelo painel LCD e aciona a matriz de pixels do painel e o controle de luz de fundo para produzir uma imagem de display legível e formatada corretamente.

Sem o A20B-8100-0821 funcionando corretamente, o painel LCD recebe sinais incorretos ou nenhum sinal de unidade – resultando em uma tela em branco, imagem corrompida ou tela tremeluzente.

Especificações principais

8,4 polegadas e 9,5 polegadas – dois tamanhos de tela, uma placa

O A20B-8100-0821 suporta painéis LCD de 8,4 e 9,5 polegadas na faixa de unidades 0i-B LCD/MDI. Os dois tamanhos representam diferentes opções de painéis LCD físicos usados ​​pelos fabricantes de máquinas-ferramenta na geração 0i-B:

LCD de 8,4 polegadas:Tamanho de exibição compacto usado em painéis de operação CNC 0i-B menores — economiza espaço para centros de torneamento e pequenos centros de usinagem onde o espaço do painel do operador é limitado.

LCD de 9,5 polegadas:Painel um pouco maior proporcionando área de exibição mais legível — usado em sistemas 0i-B onde um painel de operador maior foi especificado.

Os parâmetros de temporização e níveis de sinal da placa de driver suportam ambos os tamanhos de tela, tornando o A20B-8100-0821 o substituto correto para sistemas 0i-B com qualquer tamanho de tela. Confirme o tamanho físico do painel da unidade existente antes de fazer o pedido.

Cenários de aplicação

Falha de exibição 0i-B:Um torno CNC FANUC 0i-B mostra uma tela em branco no painel do operador. O CNC continua executando os programas normalmente — confirmando que a unidade principal do CNC está intacta. A investigação confirma que o painel LCD e a luz de fundo estão funcionais quando testados com um sinal externo. A placa de driver LCD A20B-8100-0821 dentro da unidade LCD/MDI é identificada como a falha. A substituição restaura o display do operador.

Exibir corrupção no centro de usinagem 0i-B:O LCD de 8,4 polegadas de um centro de usinagem 0i-B mostra caracteres distorcidos ou uma imagem tremeluzente que muda com a vibração da máquina. O A20B-8100-0821 desenvolve uma falha de sinal intermitente. A substituição resolve a corrupção da tela.

Perguntas frequentes

Q1: O A20B-8100-0821 é compatível com os sistemas 0i-A e 0i-B?

CNC Tools LLC confirma que A20B-8100-0821 é para “controles 0i-A, 0i-B”. Ambas as gerações 0i-A e 0i-B usaram arquiteturas de unidades LCD/MDI separadas semelhantes com monitores de 8,4 e 9,5 polegadas. Confirme o número de peça da unidade LCD/MDI específica na documentação de peças sobressalentes do CNC aplicável antes de fazer o pedido.

Q2: Qual é a diferença entre um driver PCB digital de LCD e um driver LCD analógico?

Um driver LCD digital envia dados de exibição como sinais digitais discretos combinados com a interface digital nativa do painel LCD. Um driver analógico converte dados de vídeo em um sinal analógico contínuo. Os painéis LCD modernos usam interfaces digitais para melhor qualidade de imagem e imunidade a ruídos. O A20B-8100-0821 é do tipo digital — apropriado para a tecnologia LCD usada nas unidades de display CNC FANUC da era 0i-B.

Q3: Um A20B-8100-0821 com falha pode danificar o painel LCD?

Uma falha na PCB do driver pode produzir níveis de tensão ou sinais de tempo anormais nos conectores de entrada do painel LCD. Na maioria dos casos, uma placa de driver com falha faz com que a tela fique em branco ou mostre conteúdo corrompido sem danificar permanentemente o próprio painel LCD. No entanto, níveis de tensão incorretos sustentados por um componente do driver em curto podem sobrecarregar o painel LCD. Inspecione visualmente o painel LCD após instalar uma placa de driver de substituição - confirme se a imagem exibida está correta em tela inteira antes de declarar o reparo concluído.

Q4: A substituição do A20B-8100-0821 requer alguma alteração nos parâmetros do CNC?

Não. A PCB do driver LCD é uma interface de exibição de hardware — ela não carrega parâmetros CNC. Após instalar o A20B-8100-0821 substituto e reconectar a unidade LCD/MDI, o CNC deverá produzir uma exibição correta imediatamente ao ligar, sem qualquer modificação de parâmetro. Se o conteúdo do display estiver desalinhado ou formatado incorretamente após a substituição, verifique se o parâmetro de tipo de display do CNC corresponde ao tamanho do painel LCD instalado (8,4 polegadas ou 9,5 polegadas).

Q5: Qual é o cabo de sinal que conecta a unidade LCD/MDI à unidade principal do CNC?

A unidade LCD/MDI separada se conecta à placa principal do CNC através de um cabo de sinal de exibição dedicado. Este cabo transporta dados de exibição digital (sinal de vídeo em LVDS ou formato digital semelhante), trilhos de alimentação para a unidade LCD/MDI e retornos de sinal de teclado. O tipo de cabo e o conector são definidos no manual de ligação FANUC Série 0i-B. A condição do cabo deve ser verificada ao investigar falhas no display – um cabo de sinal danificado ou mal conectado pode produzir sintomas semelhantes a uma placa A20B-8100-0821 com falha.
