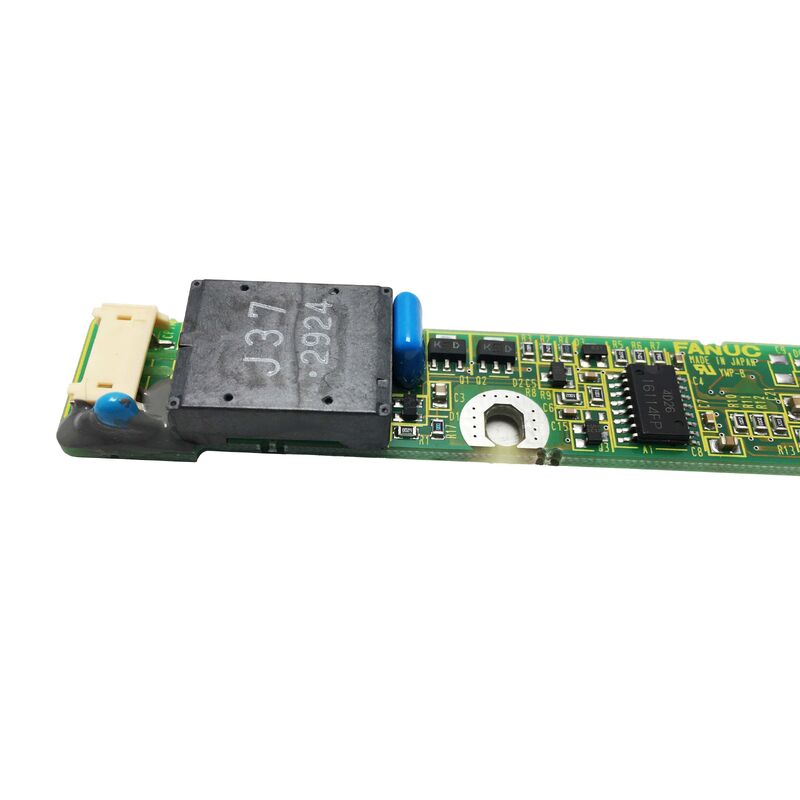

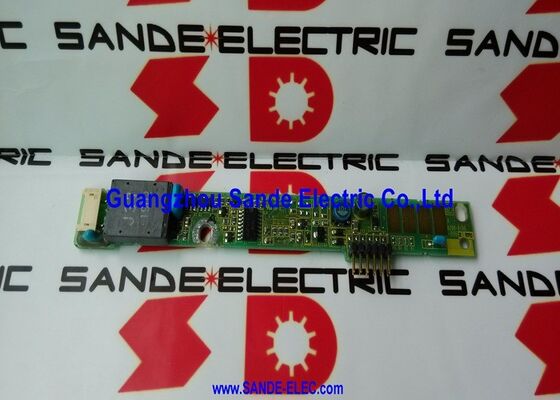

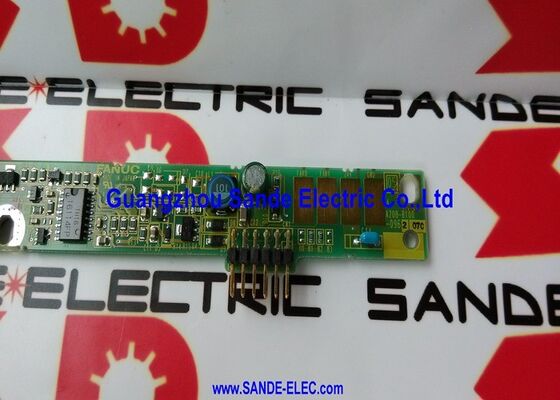

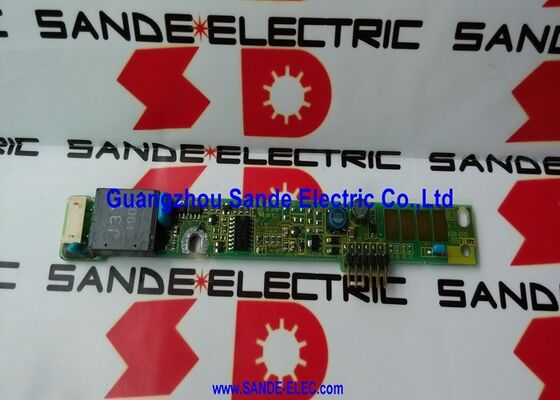

A20B-8100-0962 | Placa inversora LCD FANUC — Visor LCD CNC / 0–40 °C / 80% RH / PCB de fonte de alimentação com luz de fundo

O que uma placa inversora faz em um display CNC

O painel LCD numa interface de operador CNC da FANUC requer duas coisas para produzir uma imagem visível: o sinal de vídeo do CNC (que define o que apresentar) e a retroiluminação atrás do painel (que fornece a luz que torna a imagem visível para o operador).

O sinal de vídeo vem da placa controladora do display do CNC. A energia da luz de fundo vem da placa inversora.

Os ecrãs CNC da FANUC na época em que o A20B-8100-0962 foi concebido utilizavam retroiluminação CCFL (lâmpada fluorescente de cátodo frio). As lâmpadas CCFL requerem energia CA de alta frequência e alta tensão para funcionar – normalmente 500 V ou mais a 40–100 kHz. A fonte de alimentação CC do CNC não pode acionar diretamente um CCFL. O A20B-8100-0962 é o circuito que realiza essa conversão: ele pega a alimentação CC de baixa tensão do CNC e gera a saída CA de alta frequência e alta tensão que aciona a luz de fundo CCFL.

Quando o inversor A20B-8100-0962 falha, a luz de fundo do painel LCD se apaga - o display aparece completamente escuro ou muito escuro, mesmo que o CNC esteja funcionando normalmente. A imagem ainda está tecnicamente sendo gerada pelo circuito de vídeo, mas é invisível sem iluminação de fundo.

Especificações principais

Especificações do ambiente operacional

O A20B-8100-0962 é classificado para operação no mesmo ambiente que a unidade de controle CNC que atende:

Temperatura (0–40°C):O sistema de refrigeração do gabinete de controle CNC mantém a temperatura interna abaixo do limite operacional de 40°C. Se o resfriamento do gabinete falhar – o ventilador para, o filtro de ar bloqueia – a temperatura interna pode subir acima deste limite, colocando o inversor em risco junto com outras placas.

Umidade (≤80% UR, sem condensação):O requisito de não condensação é importante. A condensação na seção de saída de alta tensão da placa do inversor pode criar caminhos condutores que causam arcos, danos no rastreamento ou falha de componentes. Instalações CNC em ambientes úmidos (oficinas de fundição, oficinas de prensagem) devem garantir que a pressão positiva do gabinete e a vedação evitem a entrada de ar úmido.

Altitude (≤1.000 metros):Acima de 1.000 metros, a densidade reduzida do ar afeta o gerenciamento térmico dos transistores chaveadores de alta frequência do inversor. Os inversores com classificação padrão não são recomendados acima desta altitude sem confirmar a adequação com a documentação técnica da FANUC.

Cenários de aplicação

Visor do CNC escuro ao ligar:Uma unidade de controlo CNC da FANUC liga normalmente — todos os eixos respondem, os programas são executados, os alarmes estão presentes no estado interno do CNC — mas o visor do painel do operador está completamente escuro. Pressionar botões gera respostas do CNC confirmando que o CNC está funcionando. Um teste com uma fonte de luz externa mostra uma imagem fraca no LCD, confirmando que o painel LCD e o circuito de vídeo estão intactos, mas a luz de fundo falhou. A placa inversora A20B-8100-0962 foi substituída. A tela retorna ao brilho total.

Escurecimento intermitente da tela:O visor do painel do operador CNC ocasionalmente escurece significativamente antes de retornar ao brilho normal. O sintoma piora à medida que a máquina aquece. Os componentes do inversor A20B-8100-0962 apresentam degradação relacionada à temperatura. A substituição proativa evita uma falha total da luz de fundo.

Perguntas frequentes

Q1: Como posso distinguir uma falha na placa do inversor de uma falha no painel LCD?

Uma falha no inversor causa perda de luz de fundo – o painel está escuro ou muito escuro, mas o próprio LCD está intacto. Uma falha no painel LCD normalmente causa defeitos permanentes na imagem: pixels mortos, linhas na imagem ou corrupção parcial da tela. Teste iluminando a superfície do LCD com uma luz brilhante em um ângulo raso - se você conseguir ver vagamente uma tela CNC renderizada corretamente, o sinal de vídeo está chegando ao LCD e o inversor é o componente com falha. Se o painel apresentar distorção ou áreas faltantes, o próprio painel LCD pode estar com defeito.

Q2: O A20B-8100-0962 pode ser usado com substituições de LCD retroiluminado por LED?

Painéis LCD retroiluminados por LED não usam inversores CCFL. Os painéis de LED incluem seu próprio circuito de driver de LED integrado ou aceitam diretamente um sinal DC de baixa tensão. Se o LCD CCFL original for substituído por um painel LED retrofit, o inversor A20B-8100-0962 normalmente é ignorado ou desconectado - os requisitos de energia do painel LED são diferentes. Confirme os requisitos de conexão do retrofit de LED específico antes de prosseguir.

Q3: O que faz com que os inversores CCFL falhem com o tempo?

A falha do inversor CCFL normalmente está relacionada à idade. Os capacitores eletrolíticos no circuito inversor degradam-se com o tempo – perdendo capacitância ou desenvolvendo maior resistência em série equivalente (ESR). À medida que a qualidade do capacitor se degrada, a frequência de oscilação e a tensão de saída do inversor tornam-se instáveis. As próprias lâmpadas CCFL também envelhecem – sua eficiência diminui e a tensão inicial aumenta, colocando mais pressão no inversor. A combinação do envelhecimento da lâmpada e do capacitor é o mecanismo de falha mais comum.

Q4: O A20B-8100-0962 é um sobressalente CNC padrão ou um componente específico da máquina?

A placa inversora A20B-8100-0962 é um número de peça FANUC — é um componente CNC padrão da FANUC, não uma peça específica da máquina. Ele aparece em várias configurações de display CNC da FANUC que usam o mesmo hardware do inversor. Isto torna-o numa peça sobressalente que pode ser armazenada em instalações que mantêm sistemas CNC da FANUC com unidades de visualização compatíveis.

Q5: Após substituir o A20B-8100-0962, é necessário algum ajuste CNC?

Não. A placa inversora é um componente puro da fonte de alimentação — ela não possui interface digital com o CNC e não carrega parâmetros armazenados. Depois de instalar a substituição e ligar, a luz de fundo deve acender imediatamente, sem nenhuma etapa de configuração do CNC. Se o display permanecer escuro após a instalação da substituição, investigue a própria lâmpada CCFL – a lâmpada pode ter atingido o fim de sua vida útil de forma independente.
