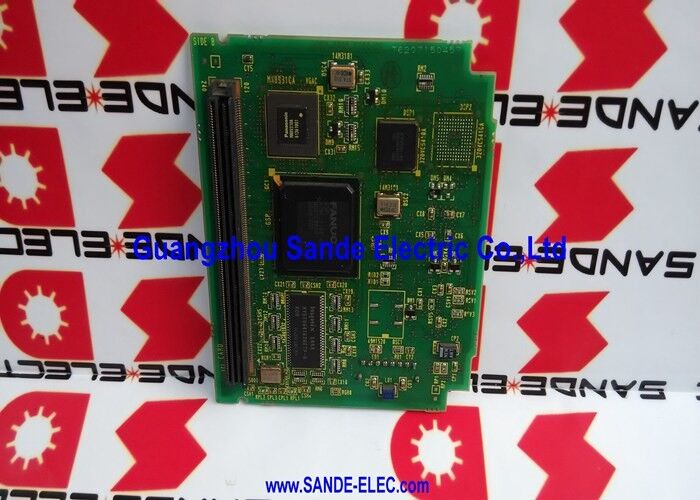

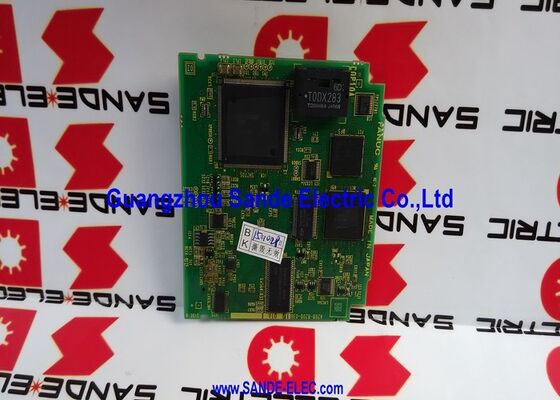

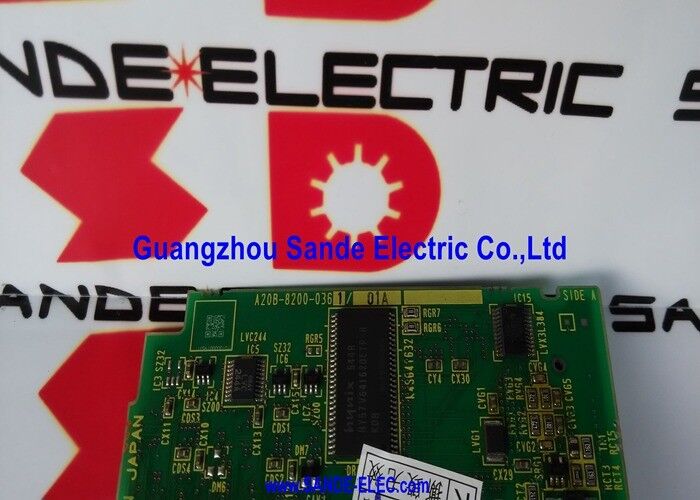

Cartão Fanuc Axis A20B-8200-0361 A2OB-82OO-O361 A20B82000361

A20B-8200-0361 | FANUC Série 0i-TC Servo FSSB de 2 Eixos + Placa Gráfica LCD — PCB de Função Dupla/Torno de Dois Eixos/Plataforma 0i-C

Um cartão, duas funções críticas

O A20B-8200-0361 é um PCB único que desempenha duas funções distintas e essenciais na unidade de controle do torno CNC 0i-TC:

Servo Controlador FSSB (2 canais):A placa gera sinais de comunicação FSSB (Fibre Optic Servo Serial Bus) para os dois servo-eixos do torno - normalmente X (deslizamento cruzado) e Z (carro). FSSB é o barramento serial de fibra óptica da FANUC que transporta comandos de posição do CNC para os servo amplificadores e retorna feedback do codificador para o CNC.

Motor gráfico LCD:A placa aciona simultaneamente o display LCD do CNC – gerando o sinal de saída de vídeo que produz a tela da interface do operador vista na tela integrada do torno. Mensagens de alarme, conteúdo de programa, exibições de posição e páginas de correção de ferramenta são originados desta função gráfica.

Combinar ambas as funções em uma única placa é uma decisão arquitetônica específica para a configuração do torno de dois eixos 0i-TC. Reduz o número de placas na unidade de controle, mantém a unidade de controle 0i-C compacta e atende exatamente às necessidades de uma máquina de 2 eixos.

Especificações principais

0i-TC — A série para a qual esta placa foi projetada

A Série 0i-TC da FANUC (Centro de Torneamento Série 0i, Modelo C) é a variante configurada em torno da plataforma 0i-C. Enquanto o 0i-MC atende centros de usinagem com 3 ou mais eixos, o 0i-TC é otimizado para operações de torneamento — especificamente a configuração de 2 eixos (X e Z) que cobre a grande maioria das aplicações de torno CNC.

A A20B-8200-0361 é a única placa servo/gráfica no sistema 0i-TC. A unidade de controle 0i-TC completa consiste em: a PCB 0i-C principal, a placa de memória FROM/SRAM, esta placa FSSB/gráfica combinada e o painel LCD. Esta pilha compacta de quatro elementos é o cérebro eletrônico completo do torno.

Quando o A20B-8200-0361 falha, tanto o display quanto a comunicação servo param simultaneamente. O torno não pode mover seus eixos (sem comandos FSSB) e não pode exibir nenhum conteúdo (função gráfica perdida). Ambos os sintomas juntos são característicos deste cartão de dupla função.

Cenários de aplicação

Display em branco do torno 0i-TC e alarme servo:Um torno CNC 0i-TC é ligado, mas mostra um display em branco e gera imediatamente códigos de alarme de servo. Ambos os sintomas que ocorrem juntos confirmam que o A20B-8200-0361 é o componente com falha, em vez de falhas separadas no servo ou no display. A substituição restaura ambas as funções simultaneamente.

Remodelação de torno CNC:Uma unidade de controle de torno 0i-TC mais antiga passa por uma reforma no nível da placa. O A20B-8200-0361 é substituído juntamente com a placa principal e o cartão de memória para redefinir toda a vida útil eletrônica da unidade de controle.

Perguntas frequentes

Q1: O A20B-8200-0361 pode ser usado na versão 0i-MC (centro de usinagem) da plataforma 0i-C?

Não. O A20B-8200-0361 foi projetado exclusivamente para a configuração 0i-TC (centro de torneamento) com exatamente 2 canais servo FSSB (eixos X e Z). A variante do centro de usinagem 0i-MC usa uma placa servo/gráfica diferente com canais FSSB adicionais para cobrir 3 ou mais eixos. As placas físicas são diferentes e não são intercambiáveis ​​entre as variantes TC e MC.

P2: A substituição do A20B-8200-0361 requer a reconfiguração das atribuições do eixo FSSB?

Os parâmetros de atribuição dos eixos FSSB são armazenados na memória de parâmetros SRAM do CNC — e não na própria placa A20B-8200-0361. Após encaixar a placa substituta, o CNC lê os parâmetros FSSB existentes e restabelece a comunicação com os servoamplificadores. Nenhuma reentrada de parâmetro FSSB é necessária se o módulo SRAM for transferido intacto do sistema original.

Q3: Quais são as designações do sistema CNC compatíveis com o A20B-8200-0361?

Os sistemas compatíveis possuem designações na faixa A02B-03xx-Bxxx – especificamente as configurações 0i-TC. O PCB 0i-C principal (A20B-8200-039x) é a placa host. Confirme a designação específica do sistema na documentação da máquina antes de fazer o pedido.

Q4: Se apenas o display falhar em um torno 0i-TC, o A20B-8200-0361 precisa ser substituído?

Como o servo FSSB e as funções gráficas compartilham a mesma placa física, uma falha de exibição em um torno 0i-TC que não possui alarmes de servo ainda pode indicar uma falha parcial A20B-8200-0361. Antes de concluir que a placa está com defeito, verifique se a luz de fundo do LCD e o próprio painel LCD estão funcionando. Se o hardware do LCD for confirmado intacto e a tela permanecer escura ou corrompida, a seção gráfica do A20B-8200-0361 provavelmente falhou e a placa precisa ser substituída.

P5: Quais dados de backup são críticos antes de substituir o A20B-8200-0361?

O próprio cartão A20B-8200-0361 não contém dados armazenados. Os dados são mantidos nos cartões de memória FROM e SRAM. Antes de substituir o A20B-8200-0361, execute um backup completo de todos os parâmetros do CNC, programas de peças, deslocamentos de ferramentas e deslocamentos de trabalho por meio da função de backup ALL IO do CNC. Se a bateria SRAM também estiver exibindo um aviso de baixa tensão, substitua-a primeiro para evitar a perda de dados SRAM durante a substituição da placa.
