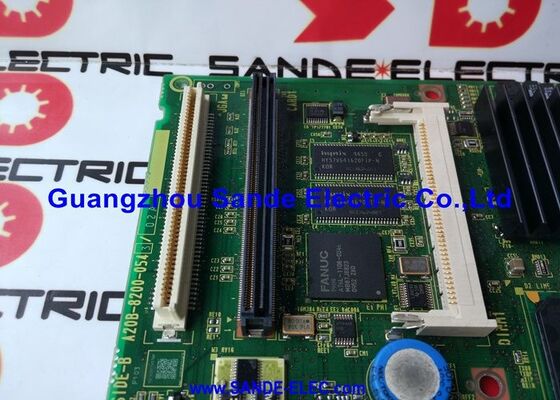

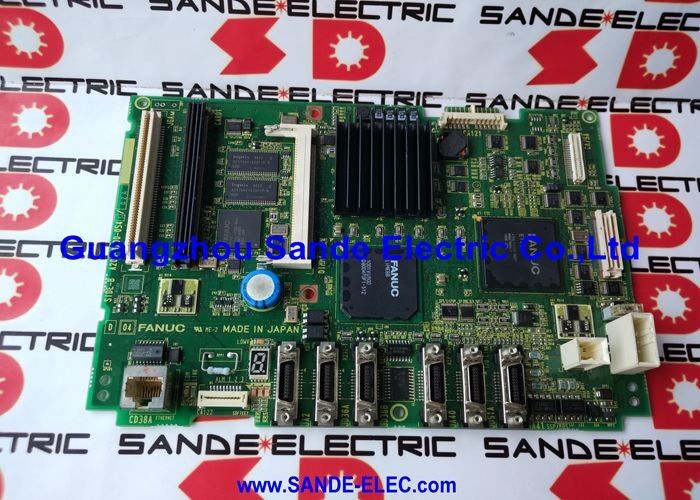

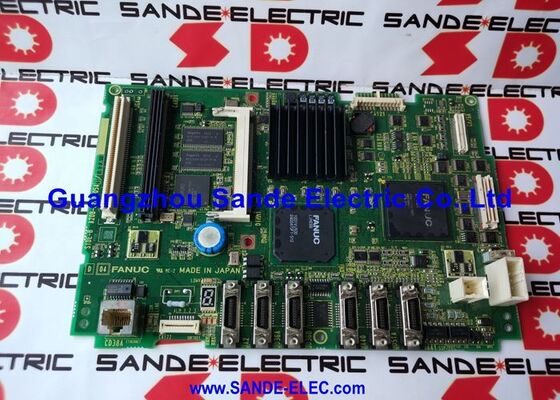

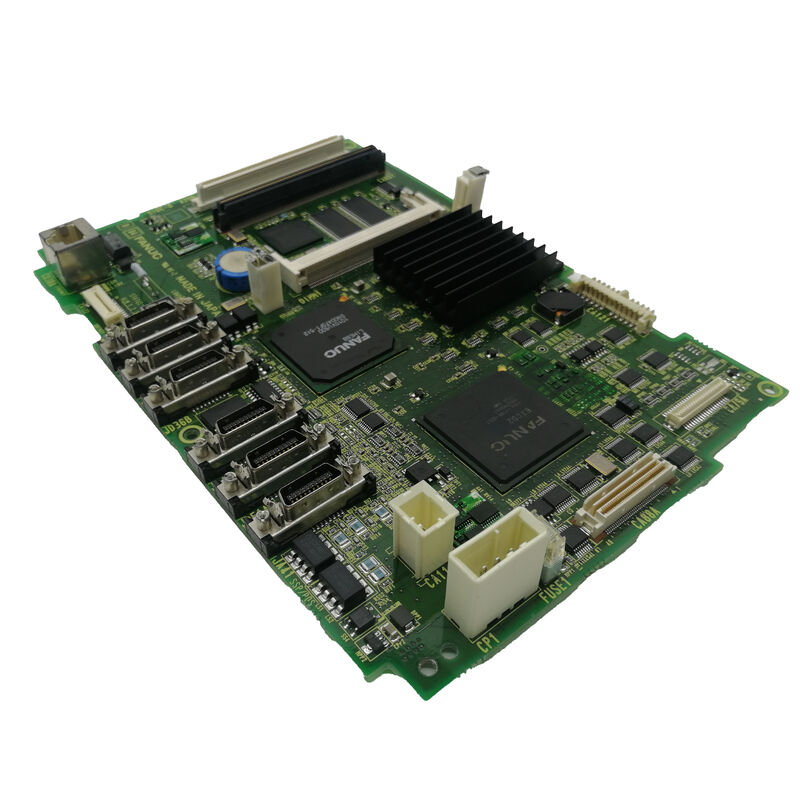

A20B-8200-0543 | FANUC 0i-D / 0i-MD / 0i-TD PCB principal A3 - 5VDC / 9W / Função Ethernet PC / Painel traseiro amarelo / 0,45 kg

Sistema 0i-D – A geração que o A20B-8200-0543 atende

A Série 0i-D da FANUC é a plataforma CNC 0i de quarta geração (seguindo 0i-A, 0i-B e 0i-C). Dentro da hierarquia CNC da FANUC, o 0i-D é a opção económica e de elevada fiabilidade para máquinas-ferramentas de uso geral — centros de maquinação (0i-MD) e centros de torneamento (0i-TD) que não requerem a capacidade avançada de múltiplos eixos das séries 30i ou 31i.

A geração 0i-D trouxe avanços significativos em relação aos seus antecessores: melhor desempenho do servo, um PMC mais capaz (caminho de atualização SA1 para SB7 PMC) e funcionalidade de PC integrada. A A20B-8200-0543 é a placa principal A3 para esta geração – a placa-mãe física à qual todas as placas opcionais e módulos se conectam dentro da unidade de controle 0i-D.

Especificações principais

Função PC e Ethernet — Conectividade de rede integrada

O A20B-8200-0543 inclui uma função de PC com porta Ethernet. Esta é uma característica significativa da geração 0i-D que a diferencia das gerações 0i anteriores. A função PC permite:

DNC (Controle Numérico Direto):Os programas de peças podem ser transmitidos para o CNC a partir de um PC conectado através da rede Ethernet, sem carregar o programa no armazenamento de programas do CNC. Programas longos que não cabem na memória são executados diretamente no servidor do PC.

Coleta de dados:O status da máquina, os dados de execução do programa e as contagens de produção podem ser transmitidos aos sistemas de rede da planta via Ethernet. Essa conectividade oferece suporte à integração do Manufacturing Execution System (MES) sem hardware de comunicação adicional.

Gestão do programa:As bibliotecas de programas armazenadas num servidor de rede são acessíveis na máquina através da ligação Ethernet, simplificando a produção de vários programas.

Cenários de aplicação

Falha na placa principal do centro de usinagem 0i-MD:Um CNC FANUC 0i-MD falha ao inicializar — o LCD permanece em branco e nenhuma alimentação do eixo é estabelecida. Depois de confirmar que a fonte de alimentação está correta, o A20B-8200-0543 é identificado como a placa principal com falha. A substituição restaura a sequência de inicialização do CNC e uma restauração de parâmetros do backup retorna a máquina à produção.

Perda de conectividade Ethernet:Um centro de torneamento 0i-TD perde sua conexão de rede Ethernet usada para streaming de programas DNC. A investigação confirma que a porta Ethernet no A20B-8200-0543 falhou. A substituição da placa restaura a função da rede DNC, permitindo a retomada da transmissão do programa.

Remodelação do sistema 0i-D:Um antigo centro de usinagem 0i-MD foi reformado. O A20B-8200-0543 é substituído como parte de uma renovação completa da eletrônica junto com as outras placas da unidade CNC, redefinindo a vida útil da placa principal.

Perguntas frequentes

Q1: Com quais modelos CNC 0i-D o A20B-8200-0543 é compatível?

O A20B-8200-0543 está confirmado para FANUC 0i-MD (centro de maquinação) e 0i-TD (centro de torneamento) na geração 0i-D. As designações de unidades de controle compatíveis incluem a série A02B-0319-Bxxx (0i-MD). Para outras configurações ou subtipos 0i-D, confirme a designação A02B da unidade de controle específica na lista de peças sobressalentes A20B-8200-0543 antes de fazer o pedido.

P2: A substituição do A20B-8200-0543 afeta a configuração Ethernet?

O endereço MAC Ethernet e os parâmetros de rede (endereço IP, sub-rede, gateway) são normalmente armazenados em memória não volátil na placa principal ou na área de configuração do sistema do CNC. Quando um A20B-8200-0543 substituto for instalado, poderá ser necessário inserir novamente os parâmetros da rede Ethernet. O endereço MAC da placa substituta pode ser diferente do original — informe o administrador da rede para que as reservas DHCP ou atribuições de endereços IP fixos possam ser atualizadas, se necessário.

Q3: O A20B-8200-0543 é compatível com a geração 0i-C ou 0i-B?

Não. O A20B-8200-0543 é específico para a geração 0i-D. As gerações anteriores de 0i usam diferentes números de peça de placa principal em diferentes séries A20B: o 0i-C usa placas na faixa A16B-3200-049x; o 0i-B também usa placas da faixa A16B-3200-049x. As placas principais A20B-8200-xxxx do 0i-D não são compatíveis com arquiteturas de hardware 0i anteriores.

Q4: Qual é o requisito de resfriamento recomendado para o A20B-8200-0543?

A placa requer circulação de ar forçada – não é classificada para resfriamento por convecção natural. O sistema de ventilador de resfriamento interno da unidade de controle 0i-D fornece esse fluxo de ar. Antes e depois da substituição da placa, verifique se os ventiladores de resfriamento da unidade de controle estão funcionando corretamente. Uma ventoinha com defeito que passa despercebida após a substituição da placa principal pode causar superaquecimento da nova placa e falha prematuramente. Operar o A20B-8200-0543 acima de 55°C reduzirá sua confiabilidade e vida útil.

Q5: Que conhecimento avançado é necessário para a substituição do A20B-8200-0543?

O CNC Shopping refere que “é necessário um certo nível de conhecimentos específicos e avançados” para a substituição desta placa principal, nomeadamente para sistemas com funções de PC. A complexidade vem de: (1) a necessidade de um backup completo e verificado dos dados antes da substituição; (2) Etapas de configuração das funções Ethernet e PC após o ajuste; (3) Recarregamento do software CNC caso os módulos FROM também estejam sendo substituídos; e (4) a desmontagem física da unidade LCD/MDI para acesso à placa principal. Os técnicos não familiarizados com os sistemas FANUC 0i-D devem envolver um engenheiro de assistência qualificado da FANUC no processo de substituição.
