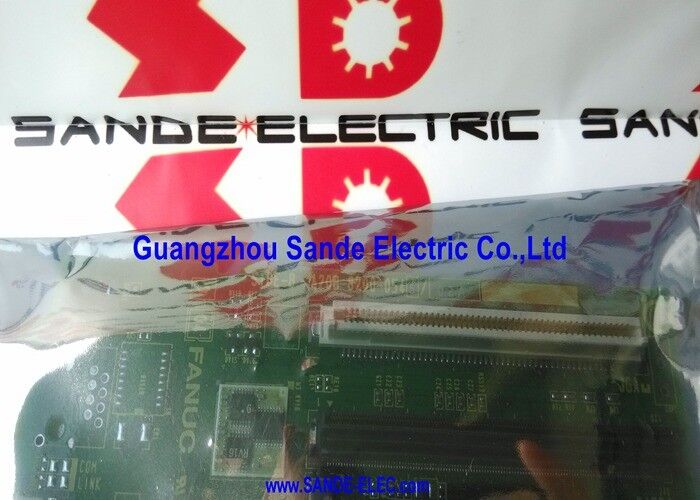

Apresentação de um sistema de controlo de Fanuc A20B-8200-0545 A2OB-82OO-O545 A20B82000545

A20B-8200-0545 | PCB principal FANUC 0i-D A5 — 0i Mate-TD / Centro de torno e torneamento / Placa mestre / Variante de placa A5

PCB principal 0i-D A5 — A variante do centro de torneamento

A plataforma FANUC Série 0i-D utiliza múltiplas variantes de tipo de placa principal — A3, A5 e outras — cada uma correspondente a tipos de configuração 0i-D específicos. A designação A5 do A20B-8200-0545 identifica esta como a placa principal para o0i Mate-TD— a variante de centro de torneamento (tipo T) dentro da linha de produtos 0i-D Mate (compacto).

A designação "Mate" no 0i Mate-TD indica que esta é a configuração compacta e econômica do 0i-D — projetada para tornos onde a contagem total de eixos 0i-D e a capacidade de E/S excedem os requisitos da aplicação. A designação "TD" confirma que este é oconfiguração do centro de torneamento— o CNC está configurado para operações do tipo torno (torneamento, rosqueamento, canal, faceamento) em vez de operações de centro de usinagem.

A A20B-8200-0545 é a placa central deste sistema 0i Mate-TD – a PCB mestre que hospeda todos os módulos de memória, placas opcionais e processadores, e à qual todas as outras placas CNC se conectam.

Principais informações do produto

Funções da placa mestre – O que o A20B-8200-0545 controla

Como placa mestre da unidade de controle 0i Mate-TD, o A20B-8200-0545 gerencia:

Execução do programa CNC:A CPU principal lê e executa programas em código G, realizando os cálculos de interpolação que convertem os movimentos do programa em comandos de posição dos eixos.

Coordenação servo:Os comandos do eixo são enviados aos servo amplificadores FSSB através da placa de eixo conectada à placa, com feedback do encoder retornando para cada ciclo de interpolação.

Controle do fuso:Os comandos de velocidade do fuso e os sinais de feedback são coordenados através das interfaces da placa do fuso na placa.

Execução da escada PMC:A lógica de sequência da máquina (refrigerante, hidráulica, controle do mandril, cabeçote móvel, intertravamentos de porta) é executada no processador PMC da placa, lendo entradas de E/S e gravando saídas a cada ciclo de varredura.

Funções de PC e Ethernet:A função de PC integrada e a porta Ethernet da geração 0i-D permitem DNC baseado em rede e coleta de dados - recursos padrão da plataforma 0i-D presente no A20B-8200-0545.

Cenários de aplicação

0i Falha na placa principal do torno Mate-TD:Um torno CNC de 2 eixos com controle 0i Mate-TD falha ao iniciar – display em branco, sem resposta do servo. Depois de confirmar a integridade da fonte de alimentação, o A20B-8200-0545 é identificado como a placa mestre com falha. Ajustar a substituição e restaurar os parâmetros de backup restaura o torno à produção.

Reforma do centro de torneamento:Um antigo centro de torneamento 0i Mate-TD passa por uma reforma na unidade de controle. O A20B-8200-0545 é substituído como parte de uma renovação no nível da placa junto com os módulos de memória, fornecendo uma nova linha de base de hardware para o próximo período de produção.

Perguntas frequentes

Q1: O A20B-8200-0545 é compatível com a variante 0i Mate-MC (centro de usinagem)?

Não. O tipo de placa A5 é compatível com a configuração do centro de torneamento 0i Mate-TD. O centro de usinagem 0i Mate-MC usa um tipo de placa principal diferente que corresponde à sua própria configuração de placa opcional e placa de conexão. A instalação de uma placa principal de centro de torneamento A5 em um sistema de centro de usinagem resultará em incompatibilidades de configuração de hardware.

Q2: O A20B-8200-0545 requer um conteúdo do módulo FROM diferente da placa 0i-D A3 padrão?

O software do sistema CNC nos módulos FROM é específico da geração (0i-D) e do tipo de máquina (tipo T para centro de torneamento). O conteúdo FROM do 0i Mate-TD é o software 0i-D tipo T. Esta é a mesma designação de tipo T usada no padrão 0i-TD, mas a versão e a configuração específicas do software podem diferir entre o padrão 0i-TD e o 0i Mate-TD. Confirme se o conteúdo do módulo FROM corresponde à especificação 0i Mate-TD para o modelo de máquina específico.

P3: Quais módulos opcionais estão instalados no A20B-8200-0545 em uma configuração 0i Mate-TD padrão?

Uma configuração padrão 0i Mate-TD inclui: módulo de memória FROM/SRAM (software CNC e armazenamento de parâmetros), placa de eixo (servo comunicação FSSB para os eixos do torno) e placa gráfica/exibição. Comparado com o 0i-D completo (placa A3), o complemento do módulo da variante Mate é menor – correspondendo à configuração compacta de um torno simples de 2 eixos. Placas opcionais adicionais para funções como salto de alta velocidade, codificador de posição do fuso ou E/S adicional expandem a configuração básica.

Q4: Depois de substituir o A20B-8200-0545, qual é o primeiro passo antes de ligar?

Confirme se todos os módulos de memória (FROM/SRAM), a placa de eixo e todas as outras placas opcionais foram transferidas da placa original para a placa substituta em suas posições corretas de slot. Um módulo ausente ou mal localizado impede que o CNC inicialize corretamente. Verifique também se a bateria SRAM está instalada e mostra uma tensão saudável - se a bateria não foi transferida da placa antiga ou é uma bateria nova, planeje restaurar todos os parâmetros e programas do backup após a primeira ligação.

P5: O A20B-8200-0545 pode ser programado pelo usuário final ou requer programação FANUC?

O hardware A20B-8200-0545 não requer programação de fábrica da FANUC — é uma placa passiva cuja função é definida pelos módulos FROM (contendo o software do sistema FANUC) e pelos módulos SRAM (contendo parâmetros da máquina). Os usuários finais configuram o CNC definindo parâmetros e carregando programas PMC; eles não programam o hardware da placa em si. Se os módulos FROM necessitarem de ser recarregados com software de sistema 0i-D, isto requer o suporte de instalação original ou um ficheiro de suporte de serviço FANUC.
