O Sensor Por Trás do Eixo

Antes que um centro de usinagem CNC possa orientar seu eixo para uma troca de ferramenta, antes que o controle possa executar um passe de rosca em um torno, antes que a rosqueamento rígido se torne possível — a posição e a velocidade do motor do eixo devem ser reportadas ao controle em tempo real. Essa função pertence ao sensor do motor do eixo. Em motores de eixo AC FANUC de geração anterior, o componente responsável por esse feedback é o A20B-9000-0300.

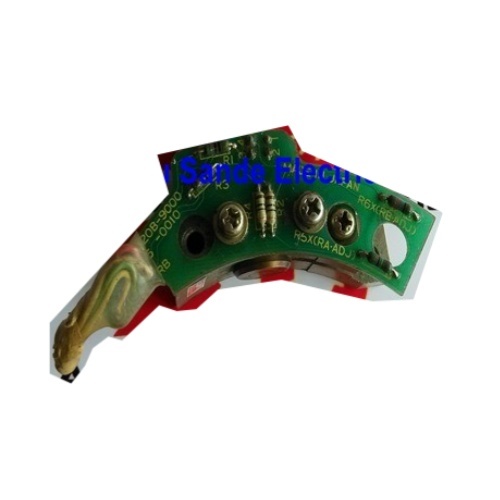

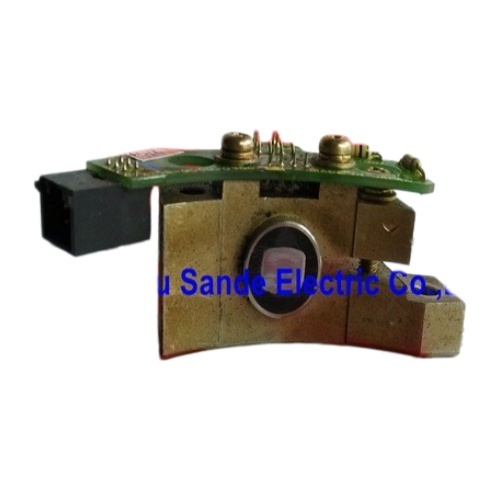

Este é um sensor óptico tipo B, projetado e fabricado pela FANUC no Japão especificamente para as variantes de motores de eixo AC com tampa preta e vermelha que equiparam milhares de centros de usinagem CNC, centros de torneamento e máquinas EDM das décadas de 1980 até o início da década de 1990. Sua designação oficial de pedido FANUC é A290-1003-V320, embora o número de referência A20B-9000-0300 seja a forma sob a qual ele circula no mercado de manutenção e peças de reposição CNC.

O sensor é vendido como um conjunto completo — placa de circuito impresso do sensor óptico com hardware de montagem e, dependendo do fornecedor, com ou sem o cabo de conexão. Não há subconjunto para adquirir separadamente.

O Que Este Sensor Faz Dentro da Máquina

O sistema de acionamento do eixo AC FANUC depende de feedback contínuo do motor do eixo para manter a velocidade controlada, executar paradas de orientação e, em configurações de acionamento capazes, habilitar funções de eixo controladas por posição. O A20B-9000-0300 é a fonte física desse feedback. Montado na parte traseira do corpo do motor do eixo, o sensor lê uma roda alvo no eixo do motor e gera o trem de pulsos que o acionamento do eixo e o controle CNC usam para calcular o RPM real do eixo e rastrear a posição angular.

Três funções específicas no CNC dependem diretamente da presença e do funcionamento correto deste sensor:

Regulação da velocidade do eixo — O amplificador do eixo usa a saída do sensor como feedback de velocidade real para fechar o loop de velocidade. Sem um sinal válido, o acionamento não consegue manter a velocidade programada do eixo contra cargas de corte variáveis e, na maioria das configurações, gerará um alarme e inibirá totalmente a operação do eixo.

Orientação do eixo (M19) — O comando de orientação estaciona o eixo em uma posição angular fixa para trocas automáticas de ferramenta. O loop de posição para orientação é fechado através do sensor do eixo. Se o sensor falhar ou perder a integridade do sinal, o eixo não atingirá a posição de orientação ou girará continuamente sem parar — um comportamento comumente relatado em recursos de solução de problemas FANUC e um indicador confiável de falha do sensor.

Funções sincronizadas com o eixo — Ciclos de rosqueamento em tornos, rosqueamento rígido em centros de usinagem (onde suportado pela geração do acionamento) e qualquer ciclo que exija que o controle conheça a posição do eixo em tempo real dependem da saída de pulsos do sensor ser limpa, consistente e precisa em fase.

Compatibilidade do Motor: Famílias de Motores de Eixo AC FANUC Anteriores

O A20B-9000-0300 foi projetado para a geração anterior de motores de eixo AC FANUC — as variantes originais com tampa preta e vermelha que precederam a série Alpha. Dentro da classificação DNC Electronics usada por especialistas FANUC, esses motores abrangem as séries 07xx e 10xx (os modelos mais antigos com tampa preta) e continuam através dos motores das séries S, P e I cobrindo as designações de quadro 072x a 076x, onde a interface do sensor tipo B foi especificada.

Para os motores de eixo das séries S e P — os cavalos de batalha das instalações de máquinas-ferramenta das eras FANUC 0, 6, 10, 11 e 15 — o A20B-9000-0300 é o sensor tipo B correto. Se a máquina usar um motor de eixo da série Alpha ou Alpha i, uma família de sensores diferente é necessária.

Contexto do Sistema CNC: O Que Controlava Esses Motores

As máquinas onde os sensores A20B-9000-0300 são encontrados com mais frequência refletem a base instalada de máquinas-ferramenta controladas por FANUC daquele período. Exemplos documentados incluem centros de usinagem verticais Kitamura MY Center-2B com controles FANUC 11M, tornos CNC Hardinge CHNC e máquinas EDM AGIE AGIECUT — uma seção transversal que ilustra o quão amplamente a plataforma de motores de eixo AC FANUC anterior foi adotada em fabricantes de máquinas-ferramenta e tipos de máquinas.

Os controles CNC FANUC acoplados a esses motores de eixo — as séries 0, 3, 6, 10/11/15 — ainda estão ativos em serviço em máquinas em todo o mundo. O sensor do eixo é um dos itens de desgaste nessas máquinas. Ao contrário dos enrolamentos do motor ou rolamentos, que geralmente se desgastam gradualmente, a falha do sensor tende a ser abrupta: um evento de contaminação, um impacto mecânico ou simplesmente fadiga térmica de longo prazo dos componentes ópticos e da placa de circuito impresso. Quando o sensor falha, a máquina para.

O A20B-9000-0300 e Seu Irmão: A20B-9000-0380

O A20B-9000-0380 aparece ao lado do A20B-9000-0300 nas listagens de vários especialistas em peças FANUC e é listado como uma peça compatível/relacionada. Ambos são sensores tipo B para a gama de motores de eixo AC de geração anterior. Ao adquirir uma substituição, é aconselhável confirmar a variante exata do motor e verificar ambos os números de peça — o sensor que saiu de fábrica com o motor é a referência definitiva, e a carcaça traseira ou a placa de identificação do motor podem identificar a designação original do sensor diretamente.

Notas de Aquisição e Condição

Sensores A20B-9000-0300 em estoque novo são extremamente escassos. A produção oficial da FANUC de componentes para esta geração de motores de eixo foi descontinuada há muito tempo, e o suprimento restante no mercado vem de três fontes: estoque excedente antigo de fábrica, unidades retiradas de máquinas durante retrofits ou desativação, e unidades recondicionadas processadas por centros de reparo especializados em FANUC.

Especialistas em FANUC confiáveis testam esses sensores apenas quando submetidos com o motor de eixo completo — testes de sensor isolados sem a roda alvo e o arranjo de montagem do motor não replicam as condições de operação na máquina. Ao adquirir uma unidade de substituição, uma garantia de 90 a 180 dias de um reparador especializado que testa com o motor instalado é o padrão realista neste segmento do mercado.

Perguntas Frequentes

P1: Como confirmo que o A20B-9000-0300 é o sensor correto para o meu motor de eixo FANUC específico?

O método mais confiável é verificar a carcaça traseira ou a placa de identificação do motor do eixo — o número da peça do sensor original geralmente é impresso ou etiquetado no corpo do motor perto da localização de montagem do sensor. Se a documentação do motor não estiver disponível, a designação da série do motor (visível na placa de identificação do motor como um código de modelo na faixa 072x–076x para motores das séries S/P/I) confirma a compatibilidade do sensor tipo B. Se o motor estiver em uma máquina com um controle FANUC das séries 10, 11 ou 15 e usar um motor de eixo AC com tampa preta ou vermelha, o A20B-9000-0300 é o candidato principal. O A20B-9000-0380 relacionado também deve ser verificado, pois cobre uma faixa sobreposta de motores de eixo AC anteriores.

P2: Quais sintomas indicam que o sensor A20B-9000-0300 falhou?

A apresentação mais comum é uma falha na orientação do eixo — o eixo comandado para M19 falha em parar na posição alvo ou gira continuamente sem atingir a parada de orientação. Um segundo sintoma comum é um alarme de eixo no CNC na inicialização ou durante a aceleração, onde o acionamento relata nenhum sinal de feedback de velocidade ou um sinal de feedback inconsistente. Em alguns casos, a regulação da velocidade do eixo se torna errática antes da falha completa — o RPM programado não pode ser mantido contra a carga de corte. Qualquer uma dessas condições em um acionamento de eixo AC FANUC de geração anterior justifica a inspeção do sensor antes de condenar o amplificador ou o motor.

P3: O sensor pode ser testado em bancada sem o motor do eixo?

Testes significativos deste sensor óptico requerem a roda alvo do motor (o disco dentado ou com ranhuras que o sensor lê) e um arranjo de montagem adequado que replique a folga sensor-alvo especificada para o motor. Testes isolados com uma fonte de alimentação de bancada podem confirmar que a eletrônica da placa de circuito impresso está operacional, mas não detectarão problemas de sensibilidade à folga, contaminação no caminho óptico ou falhas intermitentes que só se manifestam sob as condições de vibração e térmicas de um eixo em operação. Especialistas em FANUC que oferecem testes de sensor os realizam adequadamente com o conjunto completo do motor por esse motivo.

P4: O A20B-9000-0300 é compatível com motores de eixo FANUC da série Alpha?

Não. Os motores de eixo das séries Alpha e Alpha i usam uma família de sensores diferente — sensores tipo MZ ou CZ com montagem física diferente, configurações de conector diferentes e interfaces de sinal diferentes. O A20B-9000-0300 é especificamente para os motores de eixo AC FANUC mais antigos das séries S, P e I. A instalação de um sensor tipo B em um motor Alpha, ou a tentativa de adaptar a fiação, não é uma substituição suportada ou viável. Se a máquina usar um motor de eixo da série Alpha, o sensor correto é da família A20B-2002-xxxx ou A20B-2200-xxxx, dependendo da geração do motor.

P5: Qual é a relação entre o A20B-9000-0300 e o código de pedido A290-1003-V320?

Ambos os números se referem ao mesmo componente físico. A290-1003-V320 é o código de pedido de fábrica da FANUC — o número usado ao fazer pedidos diretamente através dos canais de distribuição da FANUC. A20B-9000-0300 é o número de referência comum pelo qual a peça é conhecida em todo o mercado de reposição e setor de reparos, tipicamente porque este número aparece na serigrafia ou etiqueta da placa de circuito impresso do sensor. Ao procurar fornecedores de mercado de reposição, ambos os números podem gerar resultados, e ao verificar uma peça recebida em relação à original, qualquer um dos números que apareça na placa de circuito impresso confirma a identidade correta.
