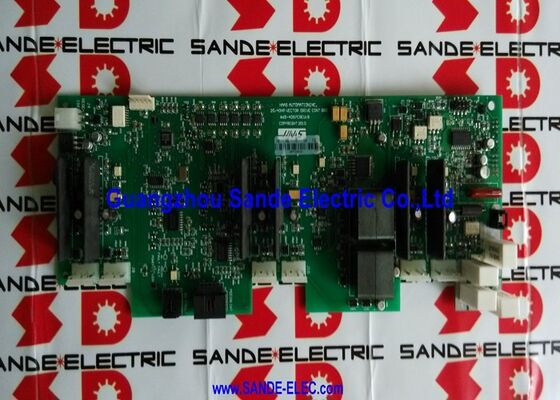

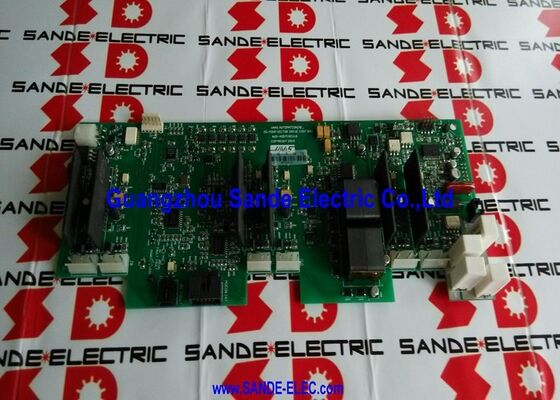

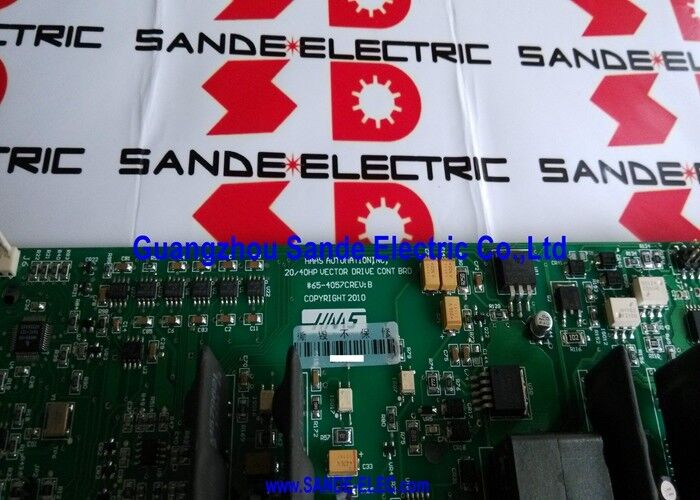

Controlador de acionamento da placa principal 65-4057C 654057C 65-4O57C

HAAS 65-4057C ∙ PCB inversor ∙ Placa de acionamento para centros de usinagem HAAS CNC

Número da parte:65-4057C

Referências cruzadas:65-4057A (revisão anterior)

Fabricante:HAAS Automation, Inc. (EUA)

Tipo de produto:PCB do inversor ¢ placa de acionamento

Aplicação:Centros de usinagem e tornos verticais CNC HAAS

Função:Circuito de comutação de potência de inversor para função de eixo ou servo

Troca de energia a nível da unidade

O 65-4057C é o Inverter PCB a placa de circuito de comutação de potência dentro de um conjunto de acionamento CNC HAAS.conversão da tensão do autocarro de corrente contínua na tensão de frequência variávelEle contém os transistores de comutação de potência (normalmente IGBTs), os circuitos de driver de portão,e os circuitos de proteção que gerenciam cada evento de comutação.

No sistema de acionamento de uma máquina HAAS, o PCB do inversor vê a maior tensão elétrica de qualquer placa de controle.e a mudança de carga reflete-se na demanda de comutação dos dispositivos IGBT e dos seus controladores de portaÉ um dos pontos de falha mais comuns num conjunto de acionamento após uma vida útil prolongada.

O 65-4057C tem o sufixo de revisão C, indicando que é a terceira revisão de produção do PCB inversor 65-4057.HAAS incorpora atualizações de componentes ou melhorias de circuitos, mantendo a compatibilidade funcional com a mesma aplicação de acionamento.

Histórico de revisão e compatibilidade

A revisão C é a mais recente variante de produção. Na maioria das aplicações, pode substituir diretamente as revisões anteriores no mesmo conjunto de acionamento.Confirmar a compatibilidade com a variante instalada da unidade antes da instalação.

Principais especificações

Perguntas frequentes

P1: A máquina HAAS mostra uma falha de acionamento no fuso ou um eixo de servo.

As falhas de acionamento associadas à placa de inversor incluem sobrecorrência, falha IGBT ou erro de comunicação da unidade no eixo ou fuso afetado.verificar se o fusível do autocarro de corrente contínua e o módulo IGBT (se separado) não estão em curto-circuito. Um curto-circuito IGBT produz uma falha de acionamento imediata na ligação e pode danificar o PCB do inversor simultaneamente testar o IGBT antes de instalar uma placa de substituição.

P2: O 65-4057A era a placa original na máquina. Pode o 65-4057C substituí-lo diretamente?

A revisão C é projetada como uma substituição funcional para revisões anteriores do mesmo PCB de inversor 65-4057.Confirmar o layout físico do conector e as posições de montagem antes da instalação.

P3: O que causa a falha precoce de PCBs de inversor como o 65-4057C em serviço?

Tensão térmica decorrente de ciclos de potência repetidos, optoacoplamentos degradados do condutor de porta decorrentes de uma vida útil prolongada, sobrevoltagem transitória do autocarro de CC decorrente de problemas com os cabos de motor ou perturbações do abastecimento,e a contaminação do líquido de arrefecimento ou óleo que alcança o PCB são as causas mais comunsAssegurar que o sistema de arrefecimento do gabinete de acionamento esteja funcional e que as ligações dos cabos do motor estejam em boas condições prolonga significativamente a vida útil do PCB do inversor.

P4: O 65-4057C pode ser reparado a nível de componentes se um IGBT ou driver de portão falhar?

Sim, as empresas especializadas em reparação de unidades HAAS podem resolver falhas a nível de componentes ∙ substituição de IGBT, substituição de circuito integrado de controladores de portão,e reparação de conectores danificados desde que o substrato do PCB e a estrutura de traços estejam intactos. O reparo no nível dos componentes é particularmente viável quando as placas de substituição estão em tempo de entrega prolongado. Solicite testes de carga dinâmica como parte da verificação do reparo.

P5: O 65-4057C está disponível como uma peça nova ou apenas reformado?

No mercado de reposição de motores HAAS circulam tanto unidades novas como remodeladas, sendo que as empresas especializadas em peças CNC HAAS e os serviços de reparação de motores detêm estoque de câmbio.Zona de precisão e lojas especializadas similares oferecem testes de carga dinâmica para unidades reparadas- solicitar um certificado de ensaio funcional antes de aceitar qualquer fornecimento.
