Tabela de entrada/saída 3080T 3O8OT 3080T

HAAS 3080T ∙ ∙ CNC I/O Board ∙ 32-3080T PCB de entrada/saída para máquinas da série VF e SL

Número da parte:3080T / 32-3080T

Referências cruzadas:32-3083T, 65-3283A, 65-3283B, 32-3800R, 3284B

Fabricante:HAAS Automation, Inc. (EUA)

E/S no centro de controlo de máquinas HAAS

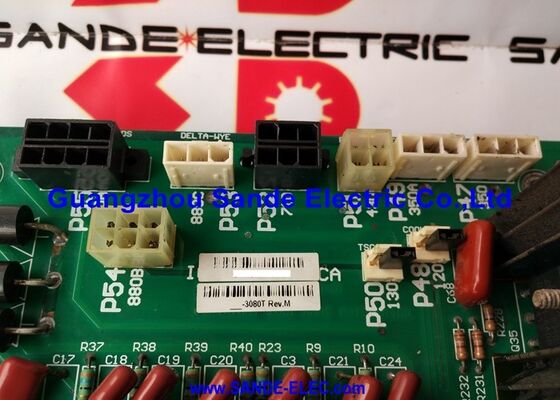

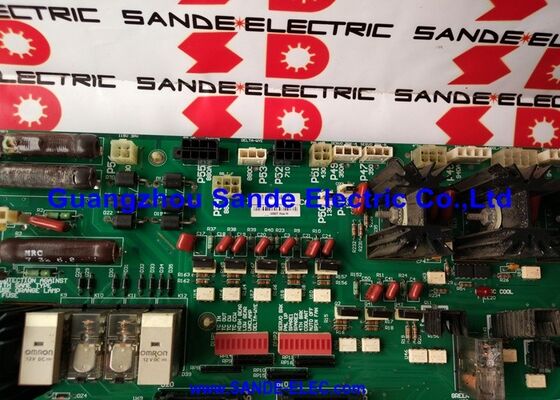

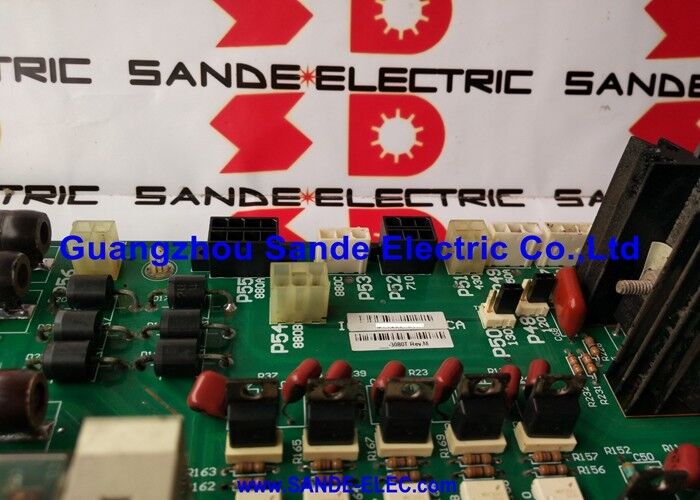

O 3080T é a placa de E/S (Input/Output) para máquinas CNC HAAS VF e SL. Ele lida com a troca de sinais digitais entre o controlador CNC e dispositivos de campo da máquinaSolenoidesTodas as entradas da máquina que o CNC lê e todas as saídas da máquina que ele comanda passam através desta placa.

No gabinete elétrico HAAS, o 3080T funciona ao lado de dois outros conjuntos críticos: a fonte de alimentação de baixa tensão (LVPS ambos fornecidos pelo Condor) e pela placa de distribuição de energia (4078L)O LVPS fornece os trilhos DC de baixa tensão regulados (5V, 12V e -12V) que alimentam o processador e as placas de controle.

As rotas de bordo que fornecem as cargas apropriadas. O 3080T depende de ambos para operar. Uma falha em qualquer um dos três normalmente deixa a seção de controle da máquina offline.

Variantes de referência cruzada e número de peça

O 3080T também é referido no sistema de peças HAAS como 32-3080T. As placas relacionadas 32-3083T, 65-3283A e 65-3283B aparecem na mesma família de placas de E/S para plataformas VF/SL de diferentes vintages.Sempre confirme a variante correta do rótulo da placa instalada antes de encomendar uma substituição.

Principais especificações

Perguntas frequentes

P1: A máquina HAAS mostra alarme 9924 (CONTROL AND IO BOARD COMMUNICATION LOST). É o 3080T a causa?

O alarme 9924 é a indicação direta de perda de comunicação entre a placa do processador principal e a placa de entrada/saída.verifique as conexões do cabo de fita entre a placa do processador e a placa de E/S ∙ um conector solto é a causa mais comumVerifique também se as tensões de alimentação LVPS estão dentro das especificações.

P2: A máquina HAAS não responde completamente ∼ sem ecrã, sem luzes do painel.

A falta total de resposta sem luz de ecrã ou painel aponta primeiro para o LVPS SP1730/S1828, não para a placa de E/S. Sem o LVPS fornecendo 5V, 12V e -12V,nem o processador nem a placa de E/S podem funcionar. Medir as tensões secundárias do LVPS antes de substituir a placa de E/S. Se algum carril de alimentação estiver ausente ou fora das especificações, dirija-se primeiro ao LVPS.

P3: A substituição da placa de E/S 3080T requer alterações nos parâmetros da máquina?

Não, o 3080T é uma placa de interface de E/S digital ∙ não contém parâmetros de máquina.A máquina lê os seus parâmetros normalmente quando ligada.

P4: O 3080T e várias das suas variantes de referência cruzada aparecem em listas.

Confirmar o número da peça a partir do rótulo da placa instalada na máquina. Os números de peça HAAS visíveis no rótulo da placa (3080T, 32-3083T, 65-3283A, etc.) indicam qual a variante exata que está instalada.O número de série da máquina e a data de fabricação também ajudam um especialista em peças HAAS a confirmar a variante correta.

P5: Onde é que se encontra um 3080T de substituição para uma máquina HAAS mais antiga?

A HAAS Factory Outlets tem em existência peças de reposição para as máquinas do seu âmbito de serviço.As empresas do mercado pós-venda de CNC, incluindo os serviços especializados de reparação e troca de placas HAAS, são a principal fonte- Pedir um certificado de teste funcional antes de aceitar uma placa de câmbio.
