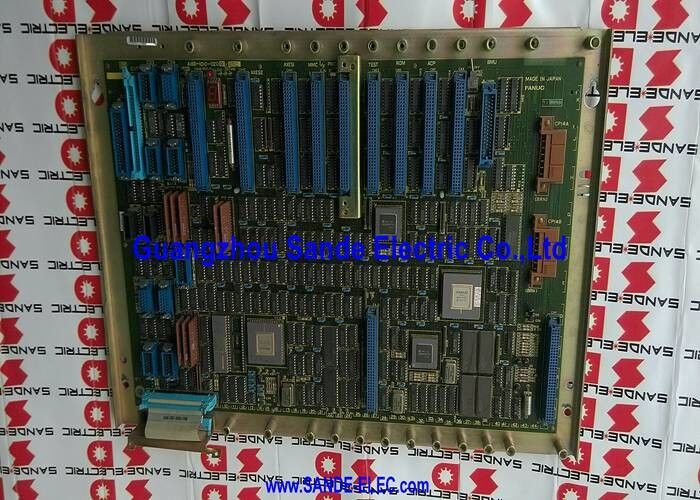

A placa de circuito A16B-1210-0030 A16B12100030 A16B-121O-OO3O

A16B-1210-0030 ∙ FANUC Análogo Multi-Axis CNC Control PCB ∙ Até 3 eixos / Servo Amplifier Interface / Processamento de comando e feedback

Controle do eixo analógico O caminho do sinal entre CNC e drives

Na arquitetura analógica de controle de eixo CNC da FANUC, o PCB de controle de eixo fica entre o processador de interpolação principal do CNC e os amplificadores de servoacionamento.A CPU principal calcula o movimento do eixo necessário para cada ciclo de interpolação e entrega o resultado para a placa do eixoA placa de eixo converte estes comandos em sinais analógicos que os servos interpretam como referências de velocidade ou binário.

O A16B-1210-0030 lida com até três eixos simultaneamente. Para um centro de usinagem de 3 eixos (X, Y, Z), este único quadro gerencia a interface de movimento completa. Para cada um dos seus eixos ativos, ele:

• Fornece o sinal de referência de velocidade ou binário analógico para o servo-acionamento
• Recebe feedback de posição do codificador de pulso do motor
• Monitora o sinal de feedback para erros ou anormalidades
• Relata o estado do eixo de volta ao sistema de controlo principal

Principais especificações

Controle de movimento coordenado ∙ Por que a placa do eixo é importante

Movimento coordenado ∙ movimento simultâneo de vários eixos ao longo de um caminho programado ∙ requer que a placa de eixos atualize todos os eixos ativos ao mesmo tempo.O A16B-1210-0030 recebe comandos para os três eixos no mesmo momento e atualiza as três saídas no mesmo ciclo de processamento.

Se um eixo está atrasado se o comando do eixo X é atualizado um ciclo após o Y e Z a posição real da ferramenta desvia-se do caminho programado.Esta é a razão pela qual as placas de eixo são concebidas com simultaneidade, ciclos de atualização sincronizados em vez de processamento por eixo sequencial.

Quando o A16B-1210-0030 falhar ou desenvolver uma falha,O resultado é muitas vezes um eixo único ou multi-eixo após o alarme de erro. O CNC detecta que as posições comandadas e reais divergiram além de um limite aceitável.Após confirmar que a unidade e o motor estão funcionais, a placa do eixo é o principal alvo de diagnóstico.

Cenários de aplicação

Manutenção de centros de usinagem de 3 eixos:Um centro de usinagem CNC de 3 eixos desenvolve o seguinte alarme de erro em todos os três eixos. Servo drives e motores testam corretamente. A placa de controle do eixo A16B-1210-0030 é identificada como a falha.Substituição da placa restaura o movimento coordenado de 3 eixos.

Reservas preventivas:Uma oficina de máquinas que opera múltiplos sistemas CNC FANUC com placas de eixo analógico mantém um A16B-1210-0030 como peça sobressalente da oficina, permitindo a troca imediata de placas em caso de falha no nível da placa.

Perguntas frequentes

P1: Qual a diferença entre uma placa de eixo analógico e uma placa de eixo digital?

Uma placa de eixo analógico gera uma tensão de corrente contínua variável (normalmente ± 10 V) como a velocidade ou o binário de referência para o servoacionamento.Uma placa de eixo digital comunica através de um bus digital serial (como a fibra óptica FSSB nas gerações posteriores do FANUC)As placas de eixo analógico são a arquitetura anterior; as interfaces digitais as substituíram nas gerações CNC subsequentes.

Q2: Que tipos de servo-acionamento são compatíveis com o A16B-1210-0030?

Interface de placas de eixo analógico com servo drives que aceitam uma entrada de referência de velocidade analógica tipicamente as gerações anteriores de servo drives AC e DC da FANUC que antecedem a interface digital FSSB. Confirmar a série de servo-acionamento específica instalada na máquina em relação à especificação do sinal de saída do A16B-1210-0030 antes de instalar um substituto.

P3: O A16B-1210-0030 pode ser utilizado apenas para 2 eixos em vez de 3?

Sim. A placa suporta até 3 eixos, mas não é necessário usar todos os três canais. Um torno CNC de 2 eixos (X e Z) usa dois dos três canais de eixo; o terceiro canal simplesmente não é usado.A configuração do parâmetro CNC determina quais canais estão ativos e quais não utilizados.

P4: O que acontece se apenas um dos três eixos da A16B-1210-0030 falhar?

Se um canal na placa do eixo falhar, por exemplo, a saída do eixo Y desenvolve uma falha, apenas esse eixo gera um alarme.A máquina não pode executar qualquer programa que exija o eixo falhado.. Substitua o A16B-1210-0030 para restaurar o canal defeituoso; a placa serve todos os três eixos, de modo que substituí-lo é a única opção de reparo para além de reparar a placa de nível de componente.

Q5: A substituição do A16B-1210-0030 requer alterações nos parâmetros CNC?

Normalmente, não. Os parâmetros do eixo CNC, incluindo os ganhos do servo loop, as atribuições do eixo e os limites de erro de posição, são armazenados na memória de parâmetros do CNC, não na placa do eixo.Substituição do A16B-1210-0030 por uma placa da mesma especificação restaura o hardware da interface do eixo sem exigir modificação de parâmetrosVerificar que todos os eixos se movem correctamente a baixa velocidade antes de retomar a máquina para a produção.
